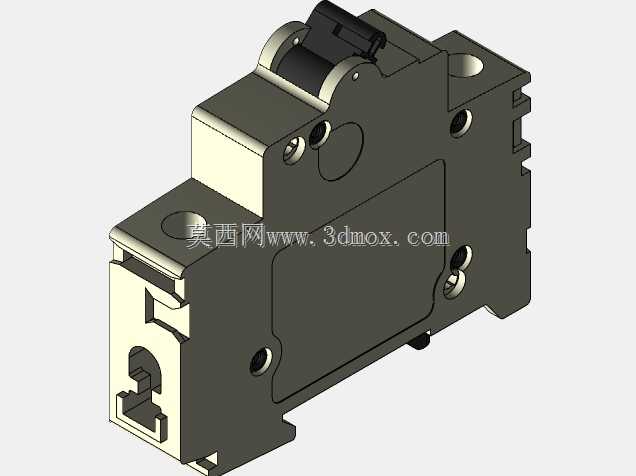

单相导轨式微型断路器结构设计

　　在民用住宅配电、工业终端配电、小型设备电控回路这类场景里，单相微型断路器是出镜率最高的保护类元件之一，它直接串接在单相交流回路的进线端，既要承担日常回路的分合操作，也要在回路出现过载、短路这类故障时毫秒级切断电源，避免线路过热起火、用电设备烧毁的风险。这款1P规格的微型断路器，采用标准TH35-7.5导轨安装结构，整体宽度为18mm，也就是行业内常说的1模位宽度，高度统一为88mm，安装后从导轨表面到器件顶端的突出尺寸为69mm，进出线端的接线孔适配1-16mm²的铜芯导线，接线端子的压紧螺丝采用M5规格，拧紧力矩控制在1.2-1.8N·m即可保证可靠压接，不会出现虚接发热的问题。从结构设计逻辑来看，

　　这款断路器的外壳采用高阻燃PA66材质，外壳壁厚均匀控制在1.8mm，既满足960℃灼热丝阻燃测试要求，也能在分断短路电流时承受内部电弧的瞬时高温冲击，不会出现外壳炸裂、电弧外溢的风险。操作手柄的摆动角度设计为0-90度，分闸位置手柄向下倾斜45度，合闸位置向上倾斜45度，手柄表面做了防滑筋结构，即使操作人员戴薄绝缘手套也能准确操作，不会出现打滑问题。内部的脱扣机构采用双金属片过载脱扣加电磁瞬时脱扣的组合结构，双金属片的弯曲行程经过校准，当回路电流达到额定电流的1.13倍时，能在1小时内完成脱扣，电流达到1.45倍额定电流时，脱扣时间控制在1小时以内，而短路电流达到额定电流的5-10倍时，电磁机构会在0.1秒内完成脱扣，

　　快速切断故障回路。进出线端的灭弧室采用多栅片结构，一共设置了9片铁磁质灭弧栅片，栅片间距2mm，能在触点分断产生电弧时，快速将电弧切割成多段短弧，利用近阴极效应快速熄灭电弧，避免电弧持续烧蚀触点，延长器件的使用寿命。安装卡扣采用弹性钢结构，卡扣的解锁拨片位于器件底部，拆卸时只需要用一字螺丝刀撬动拨片就能从导轨上取下器件，不需要拆动周边已经安装好的其他配电元件，后期维护更换非常方便。器件两侧设置了统一的拼接卡槽，多台断路器并排安装时可以通过拼接附件实现紧密贴合，不会出现安装间隙不均、排列歪斜的问题，适配各类标准PZ30照明配电箱、非标小型电控箱的安装布局。在实际选型应用中，这类1P微型断路器通常用于单相回路的相线保护，

　　搭配中性线排使用，常见的应用场景包括住宅室内照明回路、普通插座回路、小型单相风机、小型单相电动工具的配电保护，额定工作电压为AC230V，额定分断能力达到6kA，能满足绝大多数终端配电场景的短路分断要求。建模过程中需要重点关注几个配合尺寸的公差控制：首先是导轨安装槽的尺寸，槽宽要控制在35.2-35.5mm之间，槽深7.3-7.6mm，既要保证能顺利卡入标准导轨，也要避免间隙过大导致器件安装后晃动；其次是操作手柄和外壳的配合间隙，单边间隙控制在0.3-0.5mm，既保证手柄摆动顺畅，也不会出现间隙过大进灰的问题；还有接线端子的行程，要保证螺丝拧到最松位置时，接线孔的有效空间能顺利插入16mm²的铜导线，螺丝拧紧到最紧位置时能可靠压接最小1mm²的导线，不会出现压接不牢的问题。另外，外壳上的散热槽设计也需要注意，散热槽开设在器件两侧，槽宽1mm，槽深3mm，既保证器件内部工作时的热量能顺利散出，也避免异物从散热槽掉入内部引发短路故障。触点部分采用银氧化镉材质，静触点固定在进线端的铜排上，动触点通过连杆机构和操作手柄、脱扣机构联动，触点接触压力控制在3-5N，保证正常工作时触点的接触电阻小于0.5毫欧，避免长期工作时触点过热。
