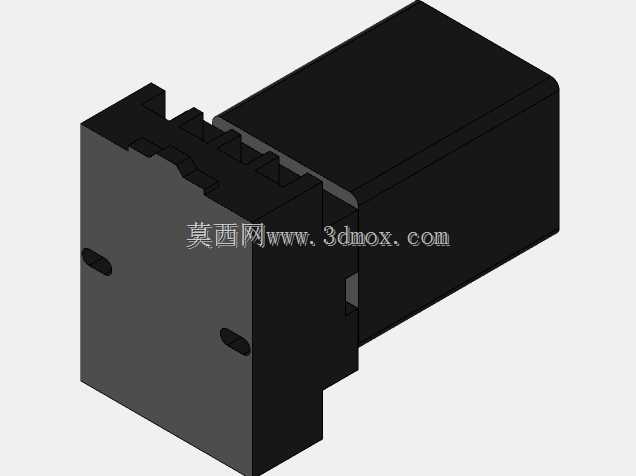

在低压电气控制回路的搭建场景里,这类带集成底座的继电器是工控柜、设备电控系统里出镜率极高的基础元件,不同于无底座的直焊式继电器,它的设计核心是兼顾回路通断的可靠性与现场运维的便捷性,不需要对继电器本体进行焊接或者螺丝压接接线,所有外接导线都预先压接在底座对应的接线端子上,继电器本体通过插拔结构和底座实现电气连接与机械固定,现场更换故障元件的时候只需要拔出旧继电器插上新件即可,不需要重新拆接导线,能大幅缩短产线停机维护的时间,这也是这类结构在离散制造业产线设备里被广泛采用的核心原因。从功能特性上看,这款继电器本体采用方块式塑壳封装,外壳做了等厚度的加强筋设计,既可以隔绝外部粉尘、潮气对内部电磁线圈、触点组件的侵蚀,
也能在多只继电器并排密集安装的时候,避免相邻元件的热量直接传导导致的线圈温升超标,底座部分设置了对称的卡扣定位结构,既可以卡装在标准DIN导轨上,也可以通过底座预留的安装孔用螺丝直接固定在安装板上,适配不同的柜内安装场景。设计过程中首先要明确的是安装边界尺寸,继电器本体的宽度、高度、深度要匹配常用的柜内安装间距,保证多只并排安装时,相邻继电器之间预留足够的散热间隙,同时插拔操作的时候不会被旁边的元件干涉;底座的接线端子位置要统一朝向柜体外侧,方便现场接线作业,端子的导电件采用铜质镀镍处理,既保证导电性能,也能避免长期使用后的氧化接触不良。底座和继电器本体的接插部位做了防呆结构,不同线圈电压、不同触点组数的继电器对应不同的防呆卡位,
避免现场运维的时候插错元件导致的回路故障,本体上的定位凸台和底座上的定位凹槽配合,插入后能自动对齐所有导电触点,不会出现插歪导致的触点接触不良或者短路问题。从实际使用的场景来看,这类继电器主要用来实现小电流控制信号对大电流负载回路的通断控制,比如PLC输出端口的驱动能力有限,无法直接驱动接触器线圈、电磁阀这类负载,就可以通过继电器做中转,用PLC的输出信号控制继电器线圈得电,再通过继电器的触点接通负载的供电回路,同时还能实现控制回路和负载回路的电气隔离,避免负载侧的浪涌、干扰串入控制侧损坏PLC这类精密控制元件。设计的时候还要考虑触点的载流能力匹配,底座的导电件截面积要和继电器触点的额定载流能力对应,避免大电流通过的时候底座端子出现过热问题,底座的爬电距离、电气间隙要符合低压电器的相关安全规范,不同电位的带电部件之间的绝缘距离足够,避免柜内潮湿、积灰的时候出现拉弧短路问题。另外,继电器本体和底座的插拔力做了针对性优化,既不能太松导致设备运行过程中受振动出现松脱接触不良,也不能太紧导致现场更换的时候插拔困难,本体侧面预留了手指施力的卡位,维护的时候可以方便地施力拔出元件。在结构细节上,底座的接线端子采用升降式压接结构,能适配不同线径的多股铜芯导线,压接的时候导线不需要做特殊的搪锡处理,直接插入端子拧紧螺丝就能实现可靠连接,端子的螺丝做了防脱落设计,拧到最大开度的时候也不会从底座上掉出,
避免现场作业的时候螺丝掉落进柜体内引发短路隐患。这类带底座的继电器在实际应用中,还会根据使用场景搭配对应的标识配件,底座上预留了标签插槽,可以插入打印好的回路标识标签,方便后期运维的时候快速识别每个继电器对应的控制回路,不需要对照图纸逐根查线。从三维建模的角度来看,构建这个模型的时候首先要确定底座导轨卡扣的尺寸公差,保证和标准DIN导轨的配合间隙合理,安装的时候可以顺畅卡入,卡入后有足够的锁紧力不会沿导轨滑动;继电器本体和底座的接插触点位置要完全对齐,每个触点的位置度公差要控制在合理范围内,保证实际生产装配的时候所有触点都能可靠接触,不会出现个别触点虚接的问题;塑壳的壁厚要均匀,避免注塑生产的时候出现缩痕、变形,影响装配精度。
