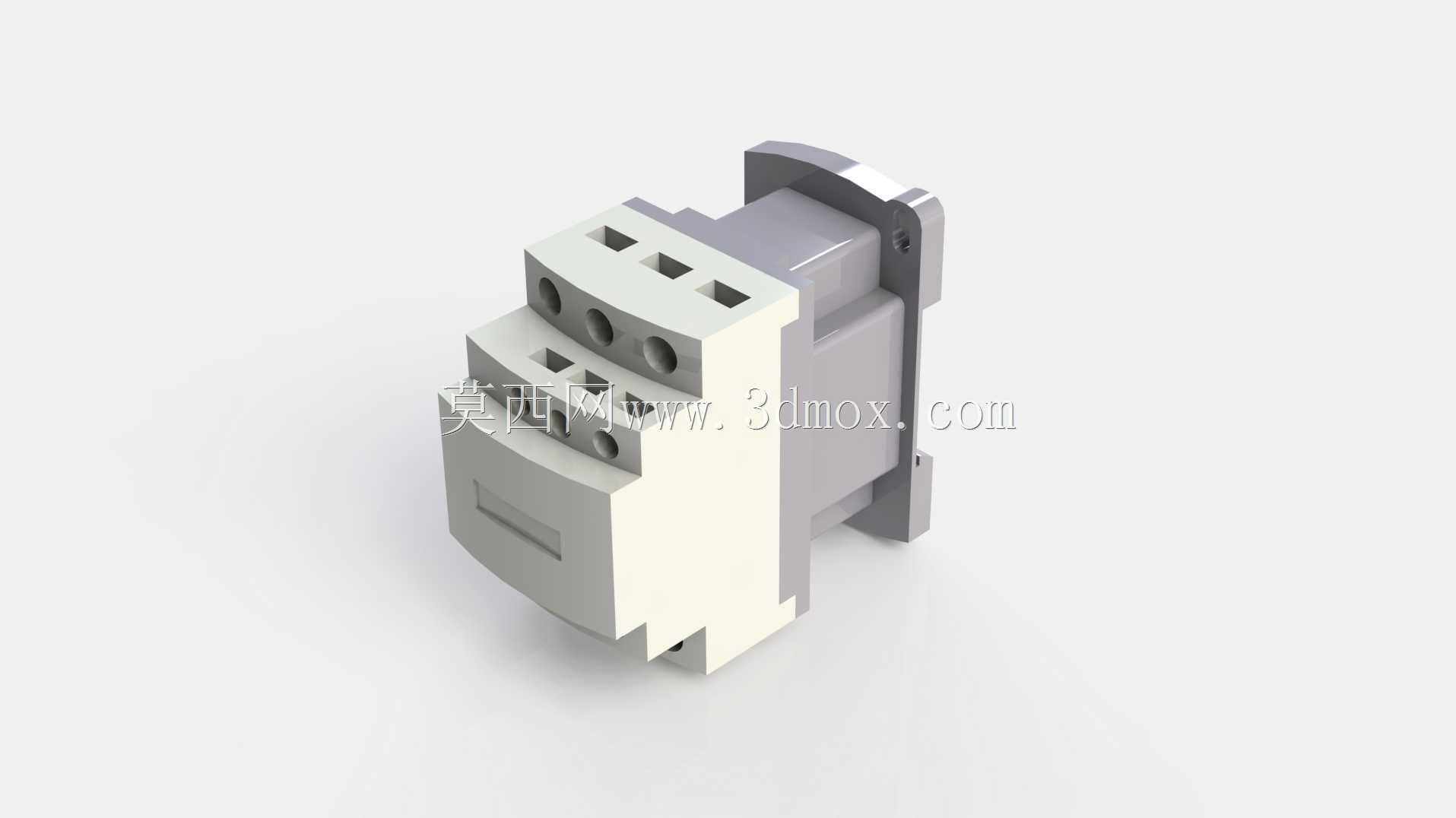

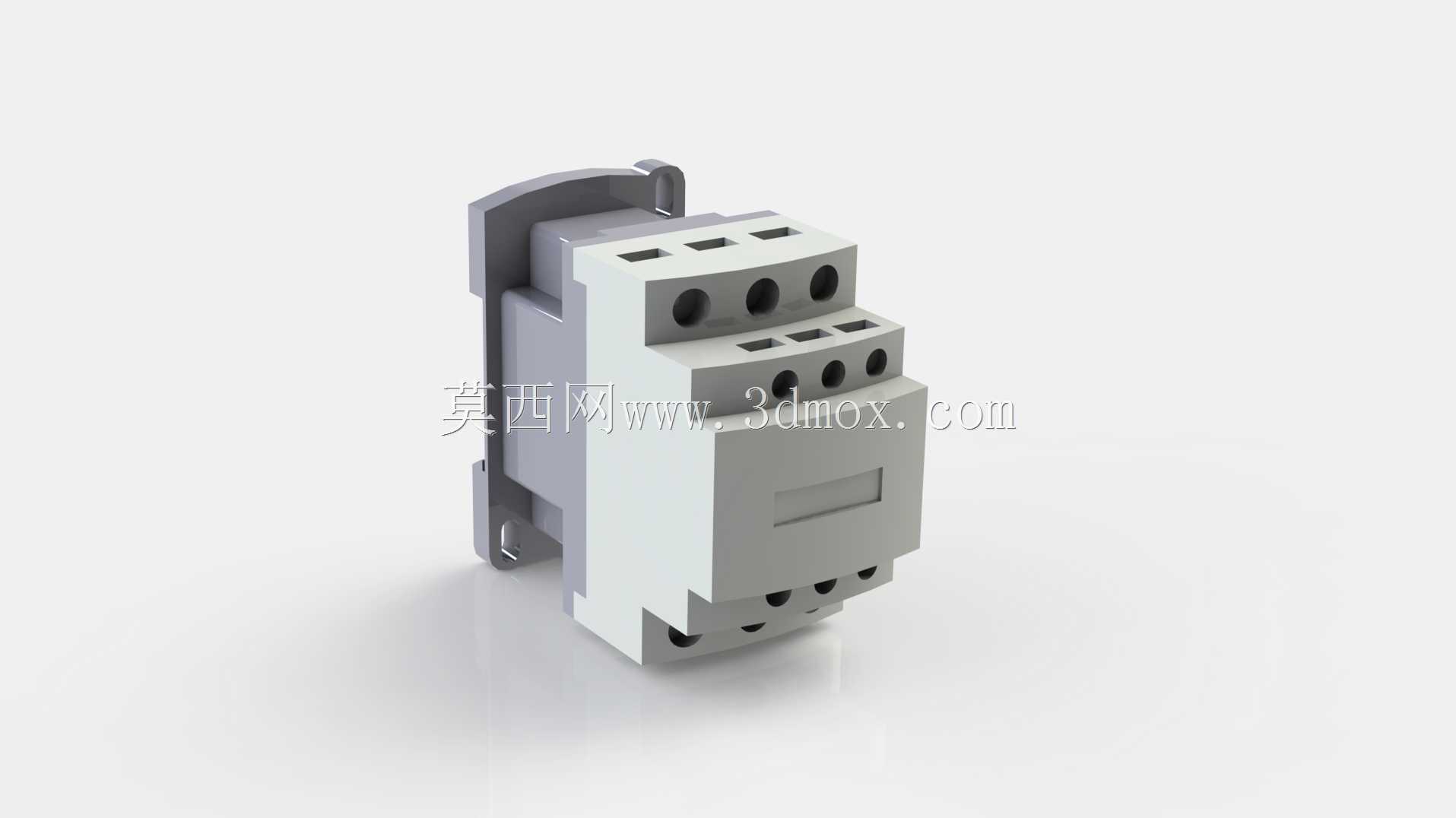

施耐德CAD32控制继电器三维结构模型

　　这款CAD32型控制继电器，是低压电控系统里十分常见的控制类元件，日常在工业控制柜、自动化产线控制回路、建筑配电的控制回路里都能见到它的身影，主要作用是扩展控制触点容量、实现多路信号的中转与联锁，很多时候用来承接PLC输出端的小容量信号，去驱动交流接触器、小型电磁阀这类负载，也会在电机的正反转控制、星三角启动回路里做电气联锁，避免误动作引发的相间短路问题。从结构设计来看，这款继电器采用了标准导轨安装的卡扣结构，背部的挂扣适配行业通用的35mmDIN导轨，不需要额外打孔固定，在柜内排布的时候可以和同系列的断路器、交流接触器并排安装，柜内布线的时候走线整齐，也能节省安装空间。整体外形采用阶梯式的端子排布，上下两排主接线端子错开布置，

　　接线的时候不需要大幅度弯折导线，每个端子的压线空间可以容纳1-2.5平方毫米的多股铜芯线，配套的压线螺丝是十字槽设计，适配常规的电动螺丝刀和手动改锥，现场接线效率更高。外壳部分采用阻燃级的热固性塑料，表面做了哑光磨砂处理，既可以避免日常积灰，也能在回路出现短时过载发热的时候，延缓外壳的形变速度，满足低压电器的阻燃等级要求。正面的动作指示块可以直观显示触点的吸合状态，运维人员巡检的时候不需要拆柜门板，透过观察窗就能判断继电器是否正常吸合，减少故障排查的时间。建模的时候完全还原了实物的安装边界，整体宽度在45mm左右，高度和同规格的LC1系列接触器保持一致，深度方向从导轨安装面到正面的突出尺寸控制在70mm以内，

　　在做电控柜三维布局的时候，可以直接套用这个模型做干涉检查，不会出现和柜内走线槽、柜门元器件碰撞的问题。触点部分的结构还原了常开常闭触点的排布位置，顶部的三个端子是主回路的进线端，下部对应的端子是出线端，侧面预留了辅助触点模块的安装卡槽，后期如果需要扩展更多的信号触点，可以直接加装配套的辅助触点块，不需要更换整个继电器，也不用重新调整安装位置。在实际选型应用的时候，这类继电器的线圈电压有多种规格可选，建模的时候也保留了线圈部分的腔体结构，方便后续做不同电压等级的型号衍生设计。很多刚接触电控设计的工程师，容易把这类控制继电器和小型中间继电器混淆，实际上这款CAD32继电器的触点载流能力比普通小型中间继电器更高，

　　主触点可以承载10A左右的额定电流，能够直接驱动小功率的负载，不需要再额外配中间继电器转接，在一些控制回路比较简单的设备里，可以直接用它做回路的通断控制，减少柜内元件的数量，降低整体的布线复杂度。安装的时候需要注意，继电器的周围要预留至少10mm的散热空间，不要紧贴着发热量大的变频器或者软启动器安装，避免长期高温环境下加速线圈绝缘层的老化，缩短元件的使用寿命。建模过程中对所有的安装卡扣、端子倒角、外壳分型线都做了1:1的还原，没有做过度的简化，不管是用来做设备的虚拟样机调试，还是做电控柜的布局演示，都能直接调用，不需要再额外调整结构尺寸。在做产线的数字化孪生模型的时候，这个模型也可以直接导入到产线的虚拟场景里，和其他电控元件一起组成完整的柜内模型，模拟实际安装的排布效果，提前发现布线、安装干涉的问题，减少现场安装的返工量。
