升降设备用异形铰接传动连杆结构

　　在轻载剪叉式升降作业平台、小型工位升降台、物料辅助举升架这类设备的传动链路里，这类异形铰接连杆是承担力传递与运动轨迹约束的核心受力件，日常工况下需要反复承受交变的拉压载荷，同时还要配合铰接销轴完成既定角度的摆动，保证升降过程中平台的运行轨迹不发生偏移，避免出现卡滞、侧偏这类影响作业安全的问题。

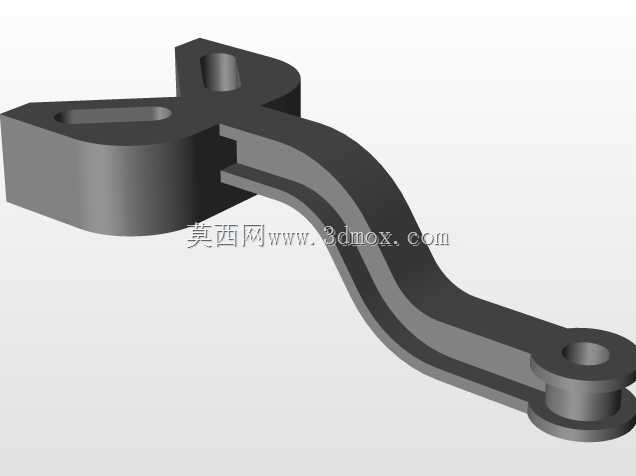

　　从结构设计逻辑来看，该零件采用一体化铸造成型后做机加工的工艺路线，整体为对称式双板夹装结构，这种结构相比单板铰接件，能大幅提升受力时的抗扭性能，避免长期交变载荷下出现单侧变形导致的铰接孔同轴度超差。零件一端设置两个长条形调节槽，而非固定圆孔，这一设计是为了适配安装时的位置公差补偿——在现场装配升降机构时，连杆与相邻支架的安装孔位难免存在加工或焊接带来的位置偏差，长槽结构可以允许装配时沿槽长方向调整安装位置，降低对相邻零件的加工精度要求，同时在设备长期运行出现铰接位磨损后，也可以通过调整固定件在槽内的位置，补偿磨损带来的间隙，延长整套机构的维护周期。零件另一端为同轴双圆孔铰接端，孔位做了加厚凸台处理，用来提升铰接孔的接触面积，降低销轴转动时的接触面压，减少孔壁的磨损速率，凸台边缘做了圆角过渡，避免应力集中导致的受力断裂风险。

　　零件的中间连接段采用弧形过渡的变截面设计，而非等径直杆结构，这一设计是经过运动仿真校核后的结果：在升降机构全程举升、下降的摆动过程中，弧形的杆身可以完美避开相邻的剪叉臂、支撑轴等周边构件，不会出现运动干涉，同时变截面的设计在保证整体结构强度的前提下，尽可能去除了非受力区域的多余材料，降低零件自身重量，减少升降过程中无效的载荷损耗。从安装边界来看，该零件的整体厚度适配常规轻载升降设备的剪叉臂间隙，安装时双板结构直接夹装在对应支架的两侧，铰接端的圆孔与销轴采用间隙配合，配合公差控制在H8/f7区间，既保证转动时的灵活性，又不会因间隙过大产生晃动异响；长槽端的紧固件采用防松螺母加平垫的组合，避免设备运行振动导致紧固件松脱。

　　在实际应用场景中，这类连杆不仅用在固定式的小型升降台上，也可适配移动式手动液压升降车、实验室升降操作台、生产线旁的物料举升辅助装置，在这些场景里，零件的表面做了氧化发黑处理，具备基础的防锈能力，能适应车间内多粉尘、少量切削液飞溅的工作环境，不需要额外做表面防护就能满足长期使用需求。设计过程中需要重点校核两个位置的强度：一是长槽端部的最小截面位置，该位置在连杆受拉时是应力集中区域，需要保证在额定1.5倍载荷下的安全系数不低于4，避免过载断裂；二是铰接孔凸台与杆身的过渡位置，该位置在摆动过程中会承受反复的弯曲应力，圆角半径不能小于2mm，防止长期循环载荷下出现疲劳裂纹。另外在建模时，双铰接孔的同轴度公差需要控制在0.02mm以内，否则装配后会出现销轴卡滞、转动阻力大的问题，长槽的两侧面需要保证平行度，避免固定螺栓安装时出现偏斜，导致连接松动。
