双安装槽重载定向支撑脚轮结构

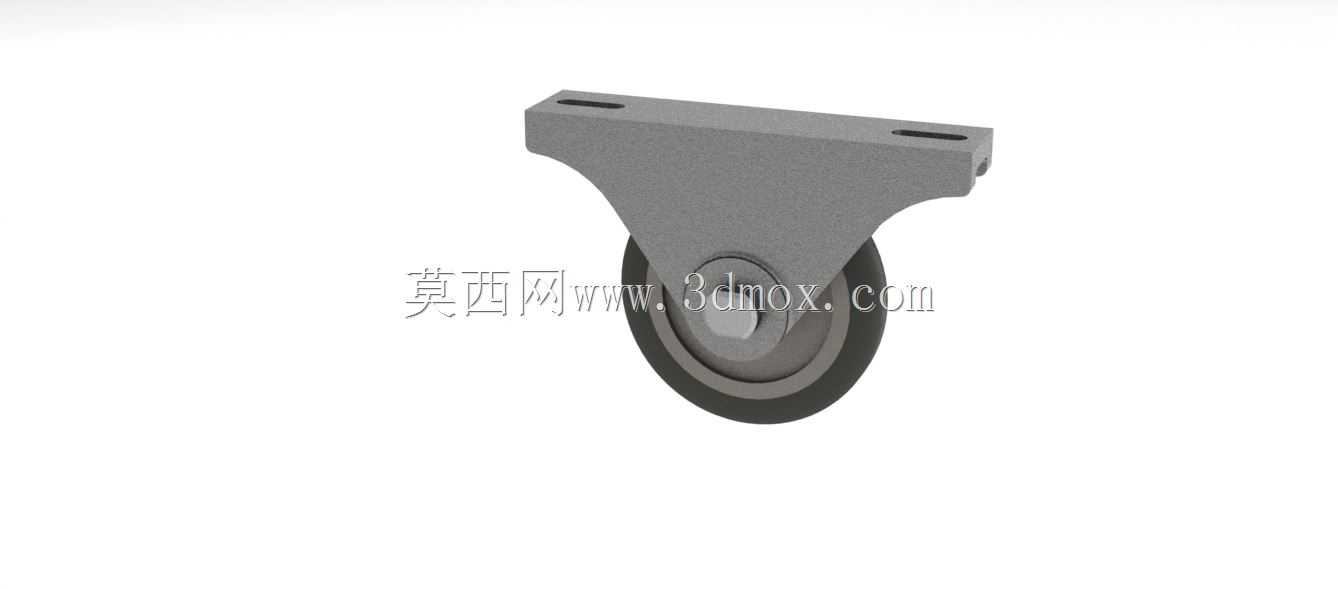

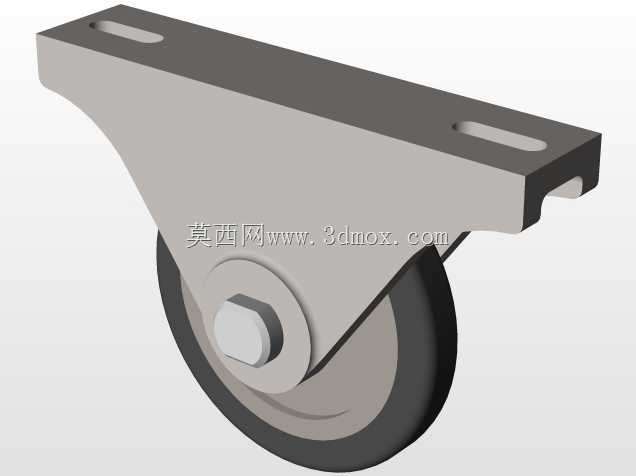

　　这款重载定向脚轮的结构设计，核心面向工业场景中需要大承载、低维护的移动支撑需求，常见于重型工装货架、大型设备转运机架、车间固定式重载周转台车、焊接变位机底座等需要定向移动的承载单元上，区别于万向脚轮的转向功能，该款定向脚轮仅提供直线方向的滚动支撑，在设备需要沿固定轨道或直线路径移动的场景下，能避免万向轮容易出现的摆偏、卡滞问题，承载稳定性更优。从结构组成来看，该脚轮分为安装支架、轮体、轮轴三个核心部分，安装支架采用一体弯折成型的高强度钢结构，顶部安装面开设两个长条形安装槽，而非圆孔设计，这一细节是实际工程应用中反复优化的结果：长槽可以适配安装面上一定范围内的孔位偏差，不管是机架焊接时的安装孔位误差，还是不同规格机架的孔距差异，

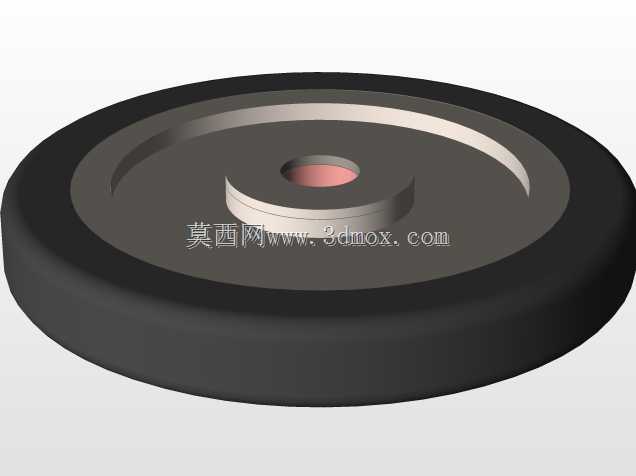

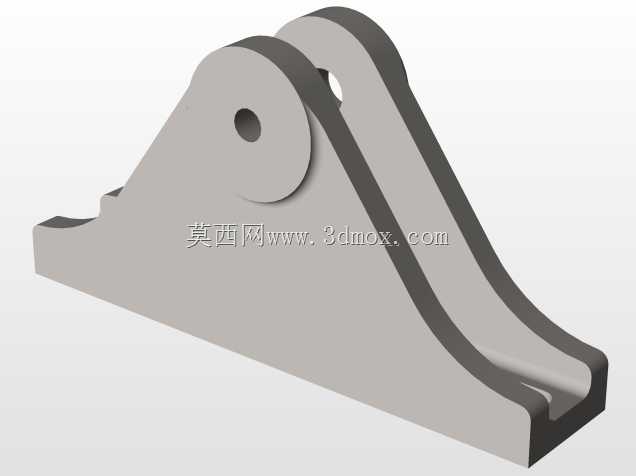

　　都可以通过长槽进行调整，不需要二次扩孔或者补焊支架，大幅降低现场安装的适配难度；支架的支撑臂采用渐变式的加宽结构，从顶部安装面向下延伸到轮轴安装位的过程中，截面厚度逐步过渡，既避免了应力集中在弯折转角位置，也在控制整体重量的前提下提升了支架的抗冲击能力，在设备经过车间地面焊缝、轨道接缝或者小高度障碍物时，支架能承受瞬时的冲击载荷，不会出现弯折断裂的问题。轮体部分采用硬橡胶材质的滚动面搭配金属轮毂，橡胶滚动面的邵氏硬度控制在合理区间，既不会因为过软导致承载时形变量过大、滚动阻力升高，也不会因为过硬在环氧地坪或者水泥地面上滚动时产生过大噪音，同时能避免对车间地面造成划伤；金属轮毂与轮轴之间采用间隙配合，预留了润滑脂的存储空间，

　　长期使用时可以通过定期注油降低转动摩擦阻力，延长轮体的使用寿命。轮轴采用台阶轴设计，两端与支架的安装孔过盈配合压装，不需要额外的紧固件固定，避免了长期震动下紧固件松动导致轮体脱落的风险，轴身与轮毂接触的位置做了表面淬火处理，硬度达到HRC45以上，耐磨性能远优于普通光轴，在长期重载滚动的工况下，轴身的磨损量可以控制在极低水平，不会因为轴径磨损导致轮体晃动。从安装边界来看，该脚轮的顶部安装面为平面结构，两个安装槽的中心距适配行业内通用的重载脚轮安装尺寸，安装时只需要在设备底座的对应位置焊接或者螺栓固定对应厚度的安装垫板，将脚轮的安装面与垫板贴合后，穿入螺栓沿长槽调整到合适位置锁紧即可，不需要额外设计定制的安装转接件；

　　整体安装高度控制在常规重载脚轮的通用尺寸区间，替换现有设备上的同规格脚轮时不需要调整设备的整体支撑高度，不会出现替换后设备倾斜、支撑面不平的问题。在实际选型应用中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的固定端安装两个定向脚轮，操作端安装两个带刹车的万向脚轮，既可以保证设备直线移动时的导向性，也能在需要转向时通过操作端的万向轮调整方向，同时刹车结构可以在设备到位后锁定位置，避免意外滑动。设计这类脚轮的三维模型时，需要重点关注支架的弯折圆角参数，圆角过小会导致弯折处应力集中，受冲击时容易开裂，圆角过大会占用过多的安装空间，导致轮体转动时与支架发生干涉；同时要注意轮体与支架支撑臂之间的间隙预留，既要避免间隙过大导致杂物卡入轮体与支架之间，也要预留足够的间隙容纳轮体承载后的形变量，防止重载下轮体膨胀与支架摩擦卡滞。另外，安装槽的长度设计也需要经过实际验证，槽长过短会失去孔位适配的意义，槽长过长会降低安装面的结构强度，导致螺栓锁紧时安装面变形，影响固定的可靠性。
