十字轴式万向转向连接接头结构设计

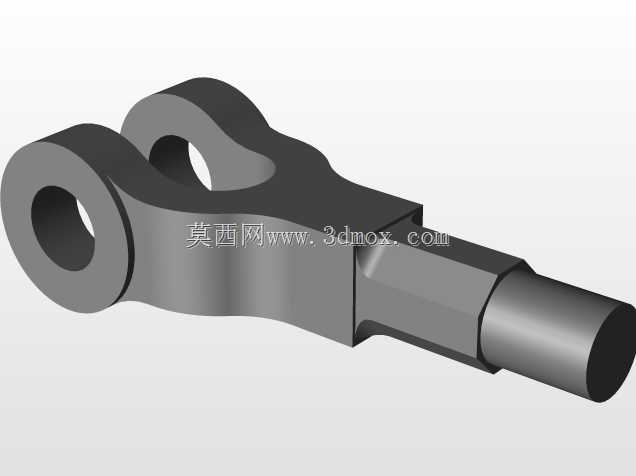

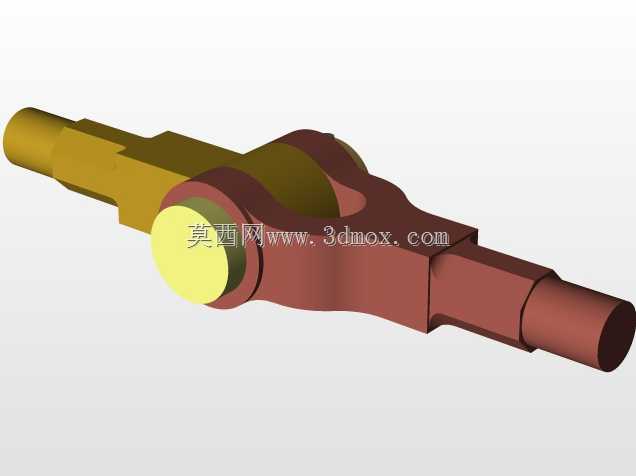

　　在各类需要传递变角度扭矩、补偿两轴间安装偏差的传动链路里，这类十字铰接式转向接头是应用频次极高的核心连接件，区别于刚性联轴器完全对中的安装要求，它可以在两连接轴存在一定角度偏移的工况下稳定传递轴向载荷与扭矩，常见于车辆转向传动系统、工业设备万向传动机构、农用机械动力传输链路等场景，用来连接两根存在相对角位移的杆类部件，抵消安装误差、工作过程中部件形变带来的轴线偏移问题，避免传动卡滞、应力集中导致的部件断裂。从结构设计逻辑来看，该接头采用十字轴作为核心铰接载体，两个叉形接头分别与十字轴的两对轴颈配合，每对配合面都预留了合理的转动间隙，既保证铰接转动的灵活性，又不会因间隙过大产生传动冲击；叉形接头的连接端采用阶梯轴结构，

　　不同直径的轴段分别对应安装定位、载荷承载、锁紧固定的功能需求，轴端的圆柱段可以直接插入配套杆件的安装孔内，通过径向销钉或者端面键实现周向固定，避免传动过程中出现相对转动。在安装边界的考量上，设计时需要重点关注两个核心尺寸参数：一是十字轴的中心到各叉形接头端面的距离，这个尺寸直接决定了接头允许的最大偏转角度，通常这类中小规格的转向接头允许两轴间的夹角在15-25度范围内动态变化，角度过大会导致十字轴轴颈的接触应力陡增，大幅缩短部件使用寿命；二是叉头的开口宽度与十字轴轴颈的配合公差，配合面采用基孔制间隙配合，表面粗糙度要求控制在Ra1.6以内，保证转动顺滑的同时减少磨损量，日常维护时可以在十字轴的油道内加注润滑脂，降低配合面的摩擦系数。

　　从受力特性分析，这类接头工作过程中主要承受交变的拉压载荷与扭转力矩，十字轴的轴颈根部是应力集中的高危区域，设计时在轴颈与十字本体的衔接位置做了圆角过渡处理，避免直角结构带来的应力突变，叉形接头的叉臂位置采用变截面设计，在靠近铰接点的位置适当增加壁厚，提升抗弯扭强度，向连接端延伸的位置逐步减小壁厚，在保证结构强度满足载荷要求的前提下尽可能降低部件整体重量。实际选型应用时，需要根据传动链路的最大传递扭矩、工作时的最大偏转角度、两端连接杆件的轴径尺寸来匹配合适规格的接头，安装时要保证两个叉形接头的叉口处于同一回转平面内，避免出现附加的交变载荷，加速部件磨损；如果应用在振动较大的工况下，还需要在配合位置加装防尘密封套，阻挡外界粉尘、

　　泥水进入配合面，防止磨粒磨损导致配合间隙快速增大，影响传动精度。这类铰接接头的结构经过长期的工程验证，可靠性高、维护成本低，既可以在小载荷的精密传动机构中使用，也可以通过放大尺寸、更换高强度材料应用在重载的工程机械传动系统中，是机械传动领域实现变角度动力传递的经典结构方案。
