泵壳切割段异形弯管支撑结构

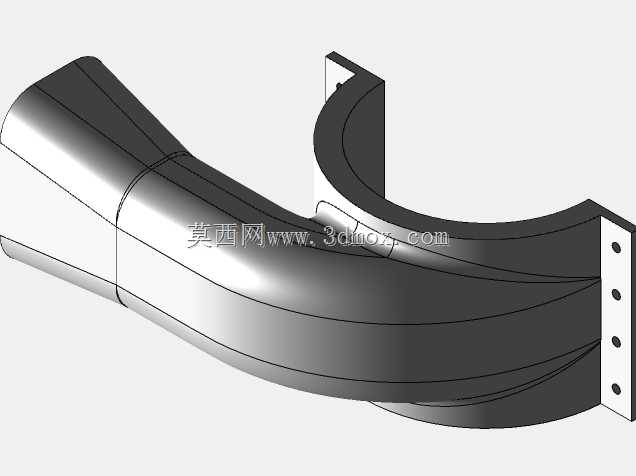

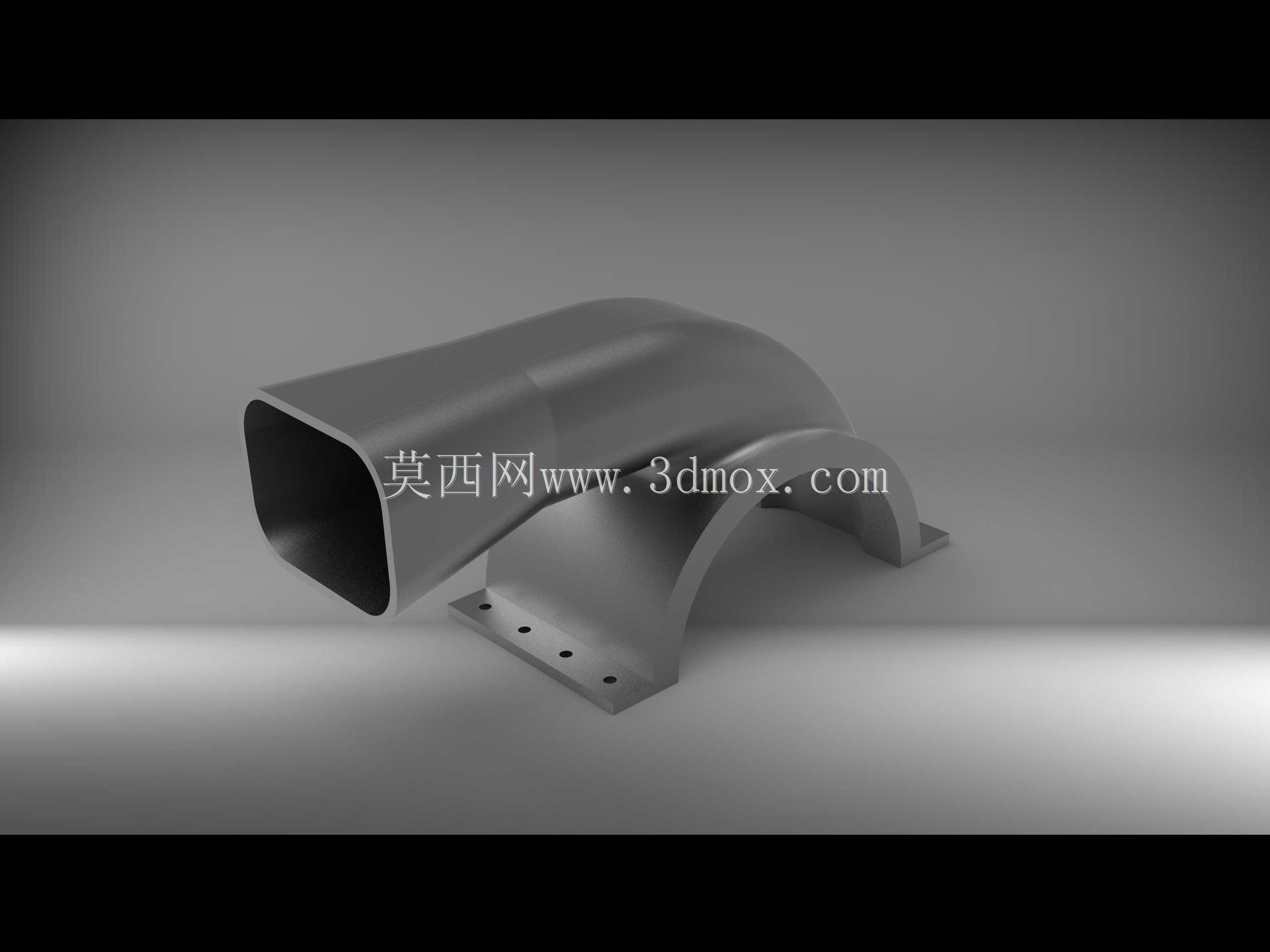

　　在流体输送系统的现场改造、泵组性能优化以及老旧泵体维修替换场景中，泵壳切割段这类构件往往是解决管路适配问题的核心部件，很多时候整泵更换成本过高，或是现场管路布局已经固定无法调整，就需要针对原有泵壳的局部切割段做定制化设计，匹配现有安装空间与流道走向需求。这个构件的主体流道采用方形截面转弧形弯接的结构，区别于常规圆形泵壳流道，这种方形截面的设计主要是适配特定工况下的大流量低流速输送需求，减少流体在弯转处的涡流损失，尤其是在输送含有少量固体颗粒的介质时，方形截面的边角过渡做了圆弧处理，能避免颗粒在拐角处沉积造成流道堵塞。

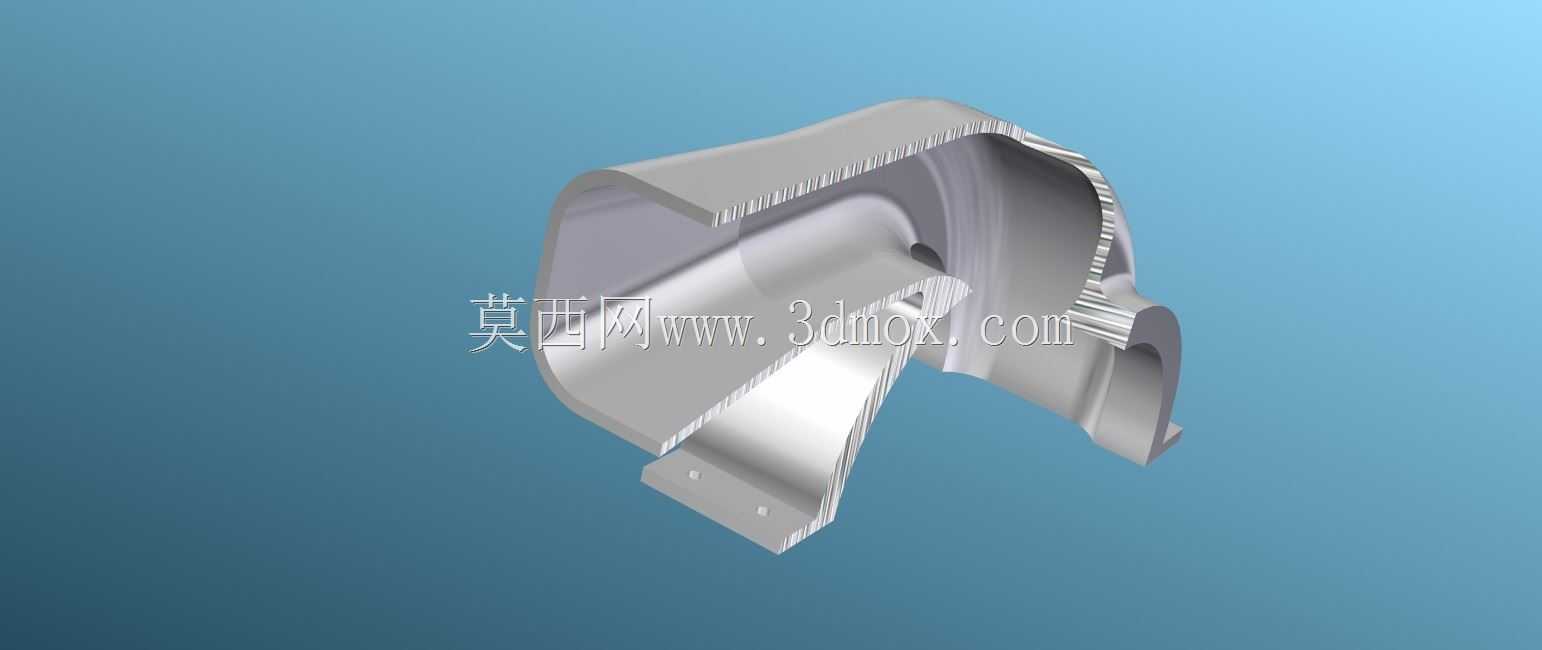

　　从结构设计逻辑来看，整个构件分为流道主体与底部安装支撑两个部分，流道部分的壁厚做了均匀化处理，在弯转的受力集中区域做了局部加厚，避免泵体运行过程中受流体压力脉动影响产生结构变形，加厚区域的过渡采用渐变斜率，不会出现壁厚突变造成的应力集中问题，在做有限元校核的时候，这个区域的应力值能控制在材料许用应力的三分之一以内，满足长期交变载荷下的使用要求。底部的支撑座采用带安装孔的平板式结构，安装孔的位置公差按照IT7级精度设定，能直接匹配原有泵体基座的安装螺孔位置，不需要现场重新打孔攻丝，支撑座与流道主体的连接位置设置了弧形加强筋，加强筋的弧度与流道外壁的弧度完全贴合，焊接或者一体成型的时候能保证连接强度，同时减少焊接变形量。

　　考虑到现场安装的边界条件，这个构件的进出口端面都预留了密封件安装槽，槽的深度与宽度按照常用的O型密封圈尺寸设计，不需要额外加工密封面就能直接与上下游管路对接，进出口的连接端面平面度控制在0.05mm以内，保证密封压紧的时候受力均匀，不会出现泄漏问题。整个构件的外形尺寸在设计的时候就考虑了现有泵舱的安装空间，弯转的曲率半径经过反复校核，既保证流体转向顺畅，又不会因为曲率过大造成整体尺寸超差，无法放入原有安装位置。支撑座的安装孔距与原有泵体的基座孔距完全一致，安装的时候不需要调整基座位置，直接替换原有切割掉的泵壳段即可，大幅缩短现场维修改造的停机时间。

　　在实际使用场景中，这类泵壳切割段不仅可以用于离心泵、柱塞泵等常规泵型的改造，还能适配部分特殊工况下的定制泵体，比如环保水处理领域的污泥输送泵、化工领域的腐蚀性介质输送泵，只需要根据输送介质的特性更换对应的壳体材料，就能满足不同工况的使用需求。流道内壁的表面粗糙度按照Ra1.6的要求设计，减少流体流动的阻力损失，同时也能避免介质在内壁挂壁残留，尤其是输送粘性介质的时候，较低的表面粗糙度能大幅降低介质残留量，减少泵体停机后的清理工作量。

　　设计过程中还考虑了构件的加工工艺性，整个流道部分如果采用铸造工艺，可以直接通过分体模具成型，不需要做复杂的型芯结构，支撑座部分可以采用板材切割后与流道主体焊接，焊接位置开了45度的焊接坡口，保证焊透率达到百分之百，焊接后做去应力退火处理，避免长期使用过程中焊接位置出现裂纹。如果采用机加工方式制作，方形流道可以通过五轴加工中心一次成型，减少拼接焊缝，整体强度更高，适合高压工况下的使用需求。构件的重量经过优化，在保证结构强度的前提下，尽可能减少不必要的材料冗余，降低整体重量，方便现场安装搬运，尤其是在空间狭小的泵舱内作业时，较轻的重量能大幅降低安装难度，不需要大型吊装设备就能完成替换作业。
