低成本重载升降作业机组三维结构设计

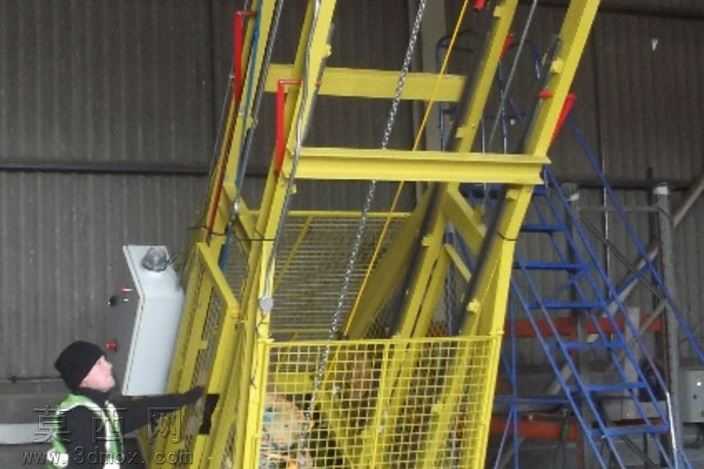

本三维模型围绕低成本重载升降作业场景展开设计，建模阶段严格遵循实用优先的设计思路，优先选用普通型钢作为主体框架的建模基材，在三维软件中完成框架的参数化搭建：主体承重框架采用矩形钢管拼接建模，通过对齐、约束装配完成多层横梁与竖撑的连接，每一处连接节点都还原了普通螺栓紧固的结构细节，未采用复杂的定制化连接件，从建模层面就落实低成本的设计定位。防护结构部分，建模时采用网格特征生成作业平台周边的安全防护网，网格尺寸按照工业作业安全防护的常规标准设定，既保证防护强度，又控制建模的复杂度，避免不必要的曲面运算增加模型冗余。升降驱动相关的结构，建模时还原了链条牵引的传动路径，链条与链轮的啮合结构按照标准件参数完成装配，同时配套设置了侧边的导向限位结构，在三维环境中模拟升降过程的运行轨迹，验证150公斤到1200公斤负载区间内结构的干涉情况，确保升降行程从2米以上高度运行时无结构卡滞。材质渲染阶段，主体钢结构赋予工业黄的防锈漆材质，还原车间作业设备的常规涂装效果，防护网赋予金属网格材质，电控箱体赋予哑光白的冷轧板喷涂材质，周边配套的爬梯结构赋予蓝色工业漆材质，通过材质区分清晰展现设备的不同功能模块。设计过程中刻意规避了昂贵的气动碳纤维浮升组件，所有结构件均采用常规工业通用配件建模，整体结构简单易加工，在满足重载升降作业需求的前提下，最大程度压缩制造成本，适配中小车间的低成本作业设备采购需求，模型中还预留了电控箱的安装位、操作按钮的装配位置，可直接用于后续的生产加工指导或作业场景模拟演示。
