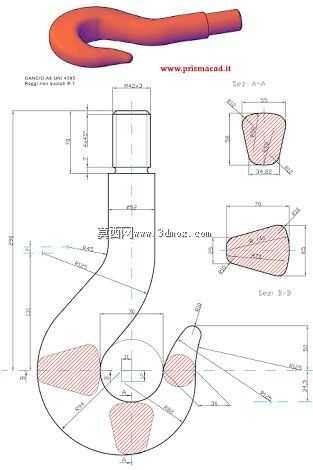

起重设备用带螺纹连接端吊钩结构

　　在车间物料转运、重型设备安装、港口货物装卸等需要垂直起吊重物的作业场景里，吊钩是连接起重机构与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这款吊钩采用上端外螺纹的连接形式，区别于传统的铰接吊环结构，螺纹连接端可以直接旋入配套的带内螺纹的吊具横梁、平衡梁或者起重滑车的连接座内，安装时不需要额外配置销轴、开口销等铰接配件，在一些安装空间受限、无法完成销轴横向穿装的紧凑吊具结构里，这种连接形式的适配性更强，同时螺纹连接的自锁特性也能避免作业过程中吊钩连接端出现松脱窜动的问题。

　　从结构受力角度设计时，钩身的曲率过渡是整个建模过程的核心控制点，钩身从上端直杆段到弯曲钩段的过渡区域不能出现锐角折边，所有曲面都采用大圆角顺滑过渡，避免应力集中导致承重时出现裂纹隐患；钩尖部分做了向内的收弧设计，起吊时挂入的吊索、钢丝绳或者吊装带不会因为吊物晃动从钩口滑出，同时钩尖的端部做了小圆角钝化处理，既不会割伤吊装带的纤维层，也能避免作业过程中尖锐端部剐蹭操作人员或者工件表面。上端的螺纹段采用标准普通三角螺纹，牙型角60度，螺纹长度预留了足够的旋合深度，保证连接后螺纹副的受力面积能满足额定起重量的载荷要求，螺纹末端与直杆段的过渡位置加工有退刀槽，既方便螺纹加工时的退刀操作，也能避免螺纹收尾处的应力集中。

　　从安装边界来看，上端螺纹段的外径尺寸要和配套连接座的内螺纹尺寸严格匹配，安装时需要保证螺纹旋合到位后，钩身的竖直方向与起重拉力方向保持同轴，避免出现偏载受力；钩身的整体外轮廓宽度要适配作业场景的吊装空间，比如在吊装设备内部的紧凑零部件时，钩身不能过宽导致无法伸入设备的吊装孔位，同时钩腔的内部开口尺寸要满足常用吊装带、钢丝绳索具的挂入需求，保证索具挂入后不会在钩腔内出现过度挤压弯折，影响索具的使用寿命。

　　实际建模过程中，钩身的曲面构建需要兼顾受力与工艺性，曲面的曲率变化要均匀，不能出现局部曲率过小的区域，否则后续如果采用锻造工艺生产毛坯时，金属材料在模腔内的流动会受阻，容易出现锻造缺陷；如果采用铸造工艺，均匀的曲面也能避免铸件出现局部缩松、冷隔的问题。钩身的横截面采用近似椭圆的变截面设计，在钩身弯曲段的内侧受拉区域，截面厚度适当加大，匹配该区域更高的拉应力分布，而在钩身直杆段，截面尺寸可以适当收窄，在保证结构强度的前提下降低整个吊钩的自重，减少起重机构的无效载荷消耗。

　　在日常的吊装作业场景里，这种螺纹连接的吊钩可以适配多种不同的起重终端，比如安装在手动葫芦的下端作为起吊吊钩，或者安装在电动单梁起重机的小车上作为主吊钩，也可以配套在各类专用吊具上作为分点吊钩使用，不同的应用场景只需要更换对应规格的螺纹连接尺寸即可，通用性较强。设计时还要考虑吊钩的使用磨损余量，钩身的壁厚要预留足够的磨损裕度，长期使用过程中钩腔内侧与索具反复摩擦会出现一定的磨损量，足够的壁厚余量能保证磨损到报废标准之前，结构强度始终满足额定载荷的使用要求，避免因为磨损导致结构强度不足引发安全事故。
