带水平泡的安装式基准定位调平支座

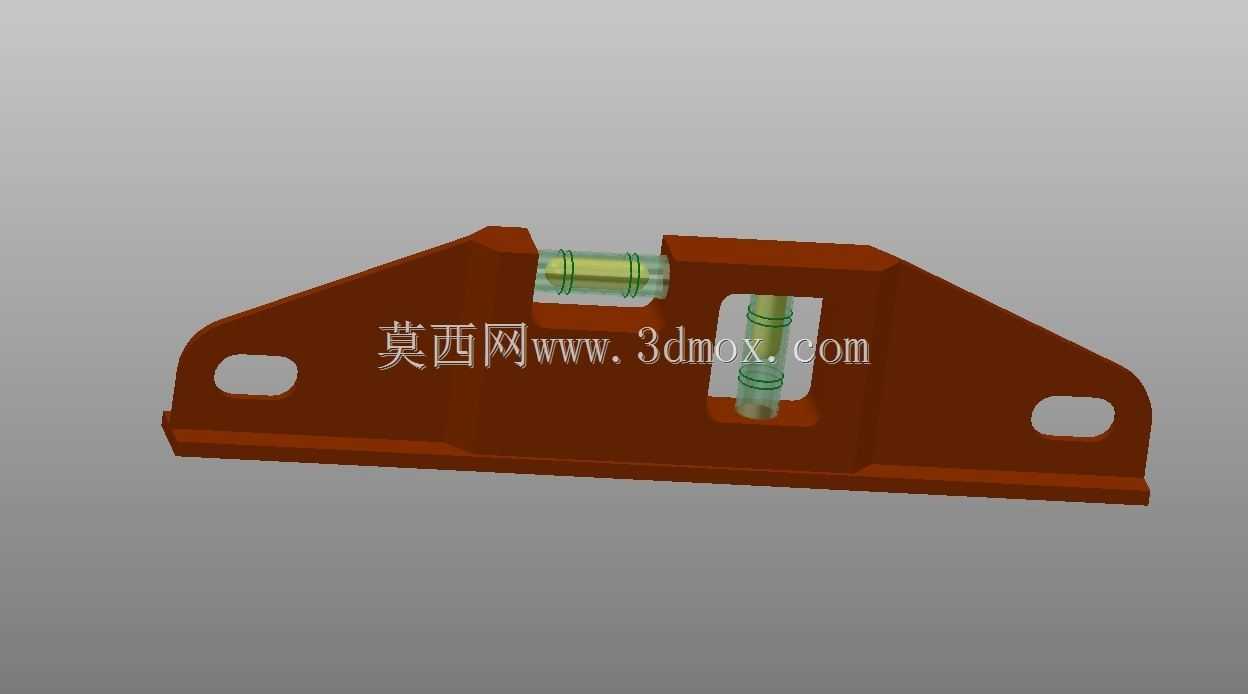

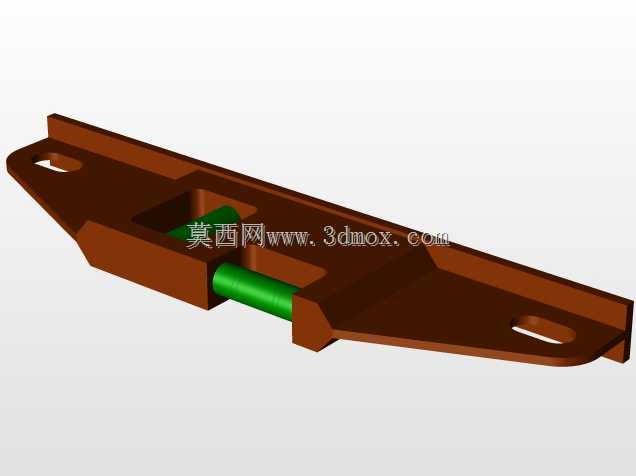

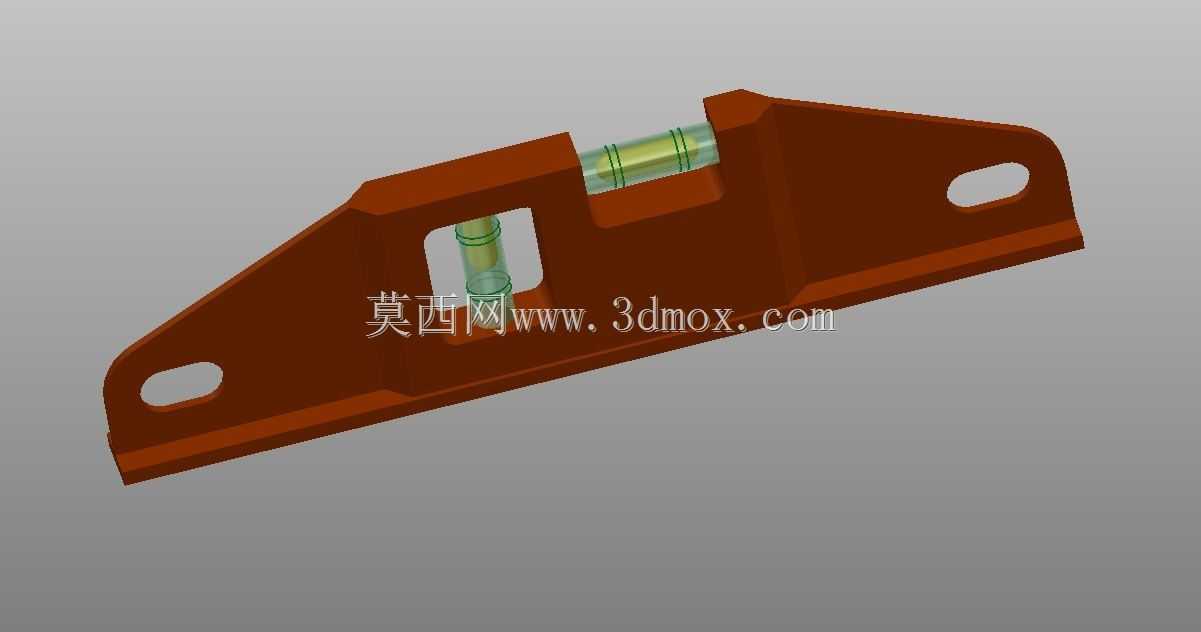

　　在各类需要快速找正水平基准的工装架设、小型设备安装场景里，这类集成水平泡的调平支座是一线装配、调试环节很常用的基础构件，不用额外携带水平尺就能完成初步找平，能大幅缩短现场安装的对位时间。从结构设计来看，主体采用一体化的折弯承力结构，底部是整面的平直贴合边，安装时可以完全贴附在安装基准面上，不会出现局部悬空导致的受力变形；两侧伸出的安装耳上开有长圆形的安装过孔，这种孔型的设计初衷是给安装位置预留微调余量，不用在预装阶段就把安装孔位打得完全精准，装配时可以顺着长孔方向小幅调整支座的整体位置，对位完成后再锁紧固定螺栓，对现场安装的容错度很高。支座主体的凸起结构上设置了两个垂直布置的水平泡安装位，分别对应横向、纵向两个维度的水平度检测，

　　两个泡体的安装槽都做了同轴定位台阶，装配时水平泡可以直接卡入台阶孔，点胶固定后就能保证泡体轴线和支座安装基准面的平行度，不用额外做校准加工，既简化了装配工序，也能避免后期使用中泡体移位导致的检测误差。从安装边界来看，支座整体的横向跨度适配常见的小型设备支脚安装间距，底部承力面的宽度足够分散固定螺栓的锁紧力，不会因为局部压强过大压伤铝合金或者非金属材质的安装基面；两个水平泡的观察面都高出支座主体平面，安装后不会被周边的安装螺栓、设备凸边遮挡视线，操作人员站在常规操作位置就能直接观察两个泡体的气泡位置，判断当前支座的水平状态。实际使用中，这类支座常被用在小型检测工装的架设、轻型输送线的段间调平、户外小型监测设备的安装固定场景，

　　相比分体式的支座加独立水平尺的组合，集成式的结构不会出现水平尺放置偏移导致的测量误差，也不用在调平过程中反复挪动水平尺，单人就能完成调平锁紧操作。结构设计上特意把承力筋和安装凸台做了一体化融合，支座中部的凸起部分既是水平泡的安装载体，也相当于一道加强筋，能提升整个支座的抗弯折性能，即使在长期承受竖向载荷的情况下，主体也不会出现中部下凹的变形，保证水平基准的长期稳定性。安装孔的沉台设计也做了适配，螺栓锁紧后头部不会高出支座上平面，不会和上方搭载的设备底面产生干涉，设备可以完全贴合在支座的上承面上，保证载荷传递均匀。两个水平泡的安装方向互相垂直，覆盖了平面调平需要的两个自由度，调平时只需要调整两个安装点的高度，就能让两个方向的气泡都居中，快速完成水平找正，对于没有专业调平经验的操作人员也很友好，不用掌握复杂的测量方法就能完成基准调平作业。
