异形杠杆式锁紧勾连传动构件

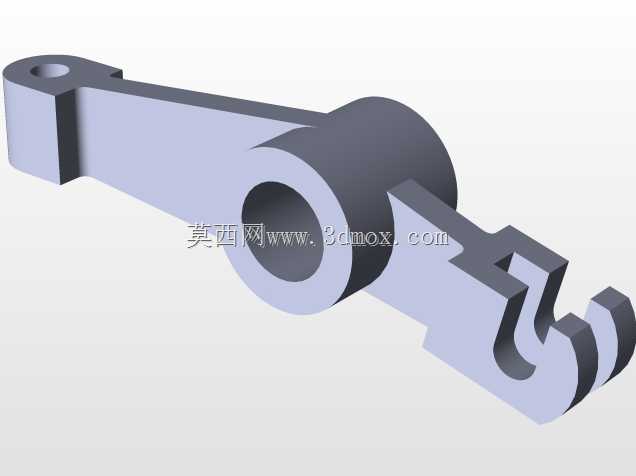

　　该构件属于杠杆类传动锁紧部件，常见于轻工自动化生产线的工位定位机构、小型工装夹具的锁止单元、以及专用设备的快换连接结构中，承担力传递、位置锁止、构件勾连的复合功能。从结构布局来看，构件左端设置带通孔的圆柱铰接端，通孔用于穿装铰接销轴，安装时该端作为整个构件的旋转支点，铰接端的圆柱端面与安装座的限位面贴合，可限制构件工作过程中的轴向窜动，铰接孔的内径公差需匹配对应销轴的配合精度，通常采用间隙配合保证转动灵活性，同时控制配合间隙避免传动过程中出现过大空程。构件中段为等截面的杠杆臂结构，臂身截面采用矩形带圆角的设计，既保证足够的抗弯截面模量，又去除尖角处的应力集中，臂身的长度比例经过力臂核算，可将输入端的操作力按比例放大到输出端，

　　满足锁紧工况下的压紧力需求。构件中部设置的大直径轴套结构，是该构件的滑动支撑位，该轴套可套装在设备的固定支撑轴上，作为构件转动的辅助支撑，相比单端铰接的悬臂结构，双支撑的布局大幅提升了构件工作时的刚性，避免长杠杆臂在受力时出现偏摆变形，轴套的内孔表面需保证足够的光洁度，减少转动过程中的摩擦阻力，部分工况下可在轴套内壁开设油槽，填充润滑脂降低磨损。构件右端为异形勾爪结构，是实现锁紧勾连功能的核心工作端，勾爪的卡口尺寸经过匹配设计，可卡入对应配合件的定位销或卡槽内，勾爪的工作面设置有导向斜角，在构件转动锁止的过程中，斜角可引导卡口顺利卡入配合位，同时在锁止到位后，勾爪的直面与配合件贴合，承受反向脱出的载荷，

　　勾爪末端的分叉结构可在卡入时避让配合件的凸起结构，保证锁止动作无卡滞。从安装边界来看，该构件的整体转动轨迹需在设计阶段做完整的运动仿真校核，避免转动过程中与周边的设备机架、其他传动构件发生运动干涉，铰接端的销轴安装后需加装轴用挡圈，防止销轴脱出造成构件失效，中部轴套与支撑轴的配合长度需满足支撑强度要求，避免局部压强过大造成轴孔的异常磨损。在实际应用场景中，这类构件常替代复杂的连杆锁止机构，凭借单构件的结构实现杠杆增力与勾紧锁止的双重功能，减少机构的零件数量，降低装配复杂度，在小型装配工装、物流周转箱的锁扣机构、非标自动化设备的安全门联锁结构中都有广泛应用。设计过程中，针对不同的载荷工况，可通过调整杠杆臂的截面厚度、

　　勾爪卡口的接触面积来适配不同的负载要求，对于需要频繁动作的工况，可在铰接孔和中部轴套位置镶嵌耐磨衬套，延长构件的整体使用寿命，构件的外形轮廓在建模时所有棱边均做了倒角处理，既避免加工后锐边割伤装配人员，也消除了热处理过程中的尖角开裂风险。
