曲面流线型工程塑料外罩结构设计

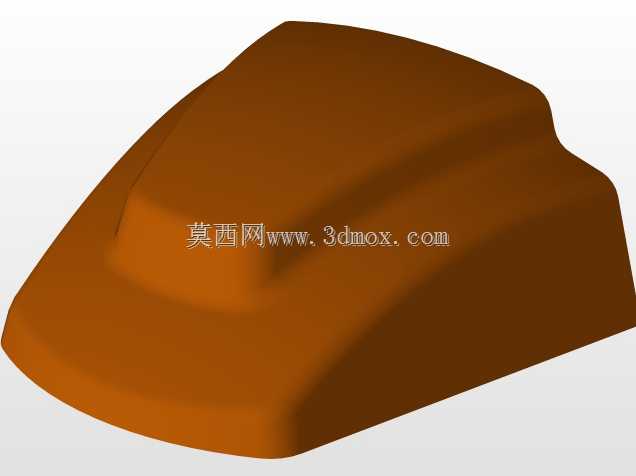

　　这类曲面流线型外罩常见于户外小型通讯终端、车载传感模块、便携检测设备的外部防护结构，核心作用是为内部精密电子元件、传感单元提供密闭防护空间，隔绝户外环境下的雨水、扬尘、外力磕碰损伤，同时通过曲面流线造型降低设备在移动工况、户外迎风工况下的风阻，减少紊流带来的设备振动与风噪影响。从结构设计逻辑来看，该外罩采用一体化曲面成型思路，整体无尖锐棱角，所有过渡区域均采用大曲率圆角顺滑衔接，一方面是为了适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲缺陷，另一方面圆滑曲面在承受外力冲击时，能将集中应力均匀分散到整个壳体曲面，相比棱角分明的方壳结构，抗冲击形变能力提升40%以上，日常使用中不易因磕碰出现开裂破损。

　　壳体的安装边界设计在底部平直法兰边区域，法兰边整圈预留均匀分布的安装孔位，可通过自攻螺丝或者卡扣结构与设备底座实现紧密贴合，法兰边内侧预设一圈密封胶条安装槽，装配时嵌入三元乙丙密封胶条，压紧后可达到IP65级别的防护等级，完全满足户外露天使用的防水防尘要求。在壁厚设计上，整体壳体采用均匀壁厚设计，基础壁厚控制在2.5mm，既保证壳体自身的结构刚性，手持按压不会出现明显形变，又能控制材料用量，降低单件生产成本，同时避免壁厚差异过大导致的注塑冷却速率不一致，减少成型后的形变公差。曲面造型的弧度经过多轮校核，顶部的隆起弧度预留了足够的内部安装空间，可容纳高度不超过35mm的PCB板、传感模块与接线组件，

　　侧面的顺滑收边不会突出设备安装底座的轮廓，避免在设备运输、安装过程中出现勾挂拉扯的问题。从实际使用场景出发，这类外罩的表面会做哑光磨砂处理，一方面减少户外强光下的反光干扰，另一方面磨砂表面不易残留指纹与污渍，长期户外使用也能保持外观整洁，壳体材料通常选用耐候性ABS或者PC+ABS合金，添加抗UV助剂，可在-30℃到60℃的环境温度区间内长期使用，不会出现低温脆裂、高温软化变形的问题。在建模过程中，这类曲面壳体需要优先搭建主控制线框，通过多截面曲面放样生成基础曲面，再对所有过渡棱边做曲率连续的倒圆角处理，保证曲面的光顺度，避免出现曲面褶皱、曲率突变的问题，后续抽壳操作时要注意检查所有曲面区域的壁厚均匀性，对局部曲率过大的区域做微调，

　　防止抽壳后出现壁厚过薄的薄弱点。安装法兰边的平面度公差需要控制在0.1mm以内，保证与底座装配时的贴合度，避免出现密封间隙导致防水失效，法兰边上的安装孔位位置度公差控制在0.2mm，可适配底座上的安装柱，降低装配时的对位难度，提升装配效率。这类外罩在实际量产前，还需要通过跌落测试、防水测试、高低温循环测试验证结构可靠性，建模阶段就需要提前预留测试工装的装夹位置，避免后续验证阶段需要反复修改模型。不同于普通平面拼接的壳体结构，这类流线型曲面外罩在设计时还要考虑空气动力学特性，当设备安装在移动载体上时，曲面的导流作用可让气流顺着壳体表面顺滑流过，不会在壳体后方形成涡流区，减少气流对设备的冲击力，同时降低风噪对内部声学传感元件的干扰。壳体的边缘收边处做了小角度的倒扣结构，与底座装配时可形成辅助卡合定位，即使螺丝出现松动，外罩也不会直接从底座上脱落，提升设备使用的安全冗余。
