3D打印用圆柱端盖与带孔套筒销盒组件

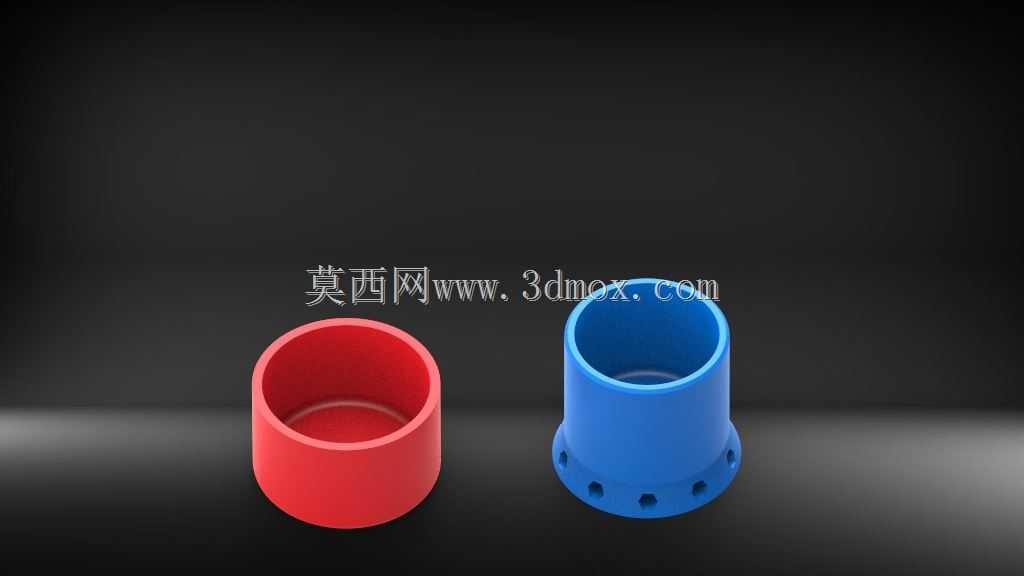

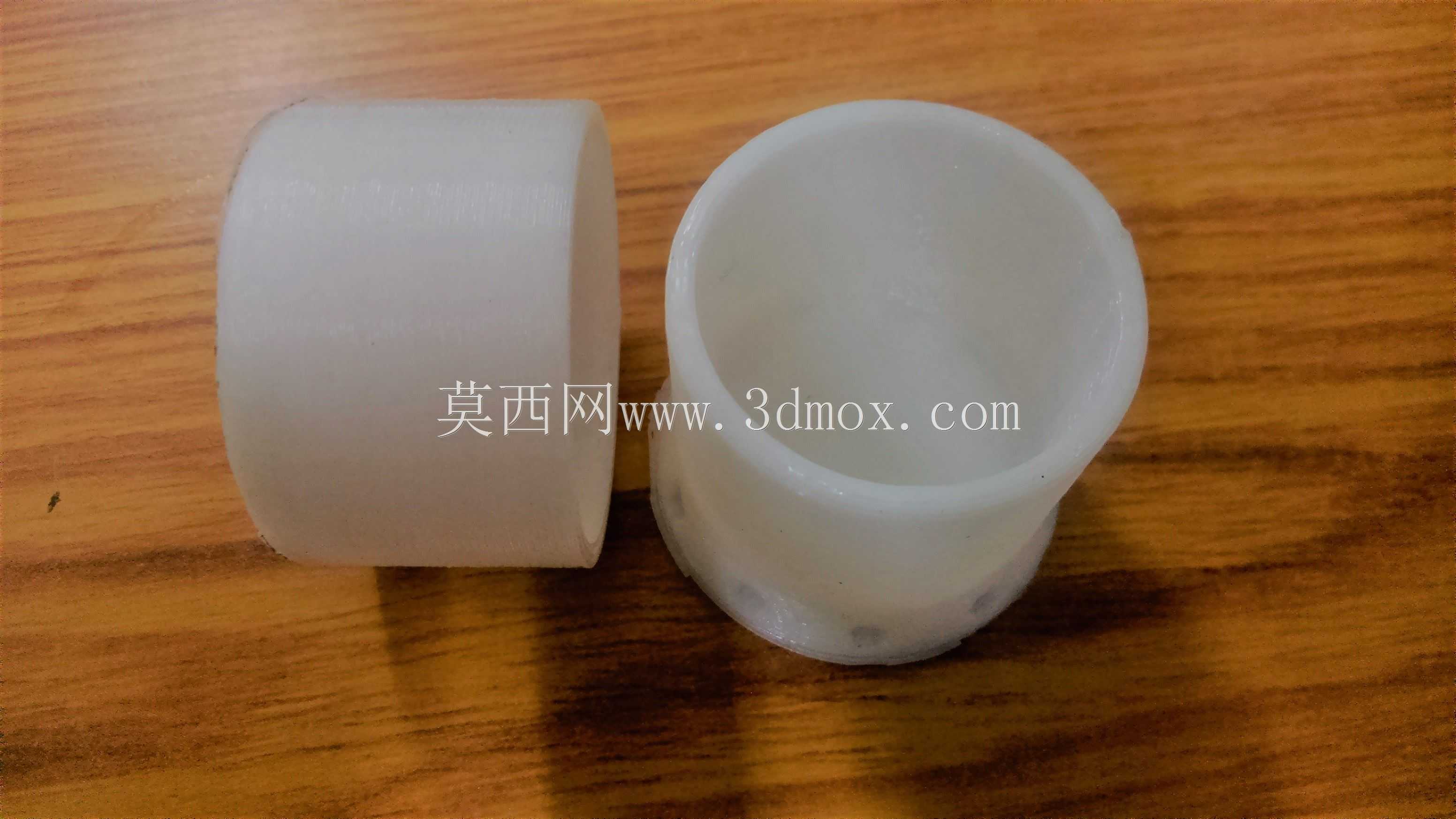

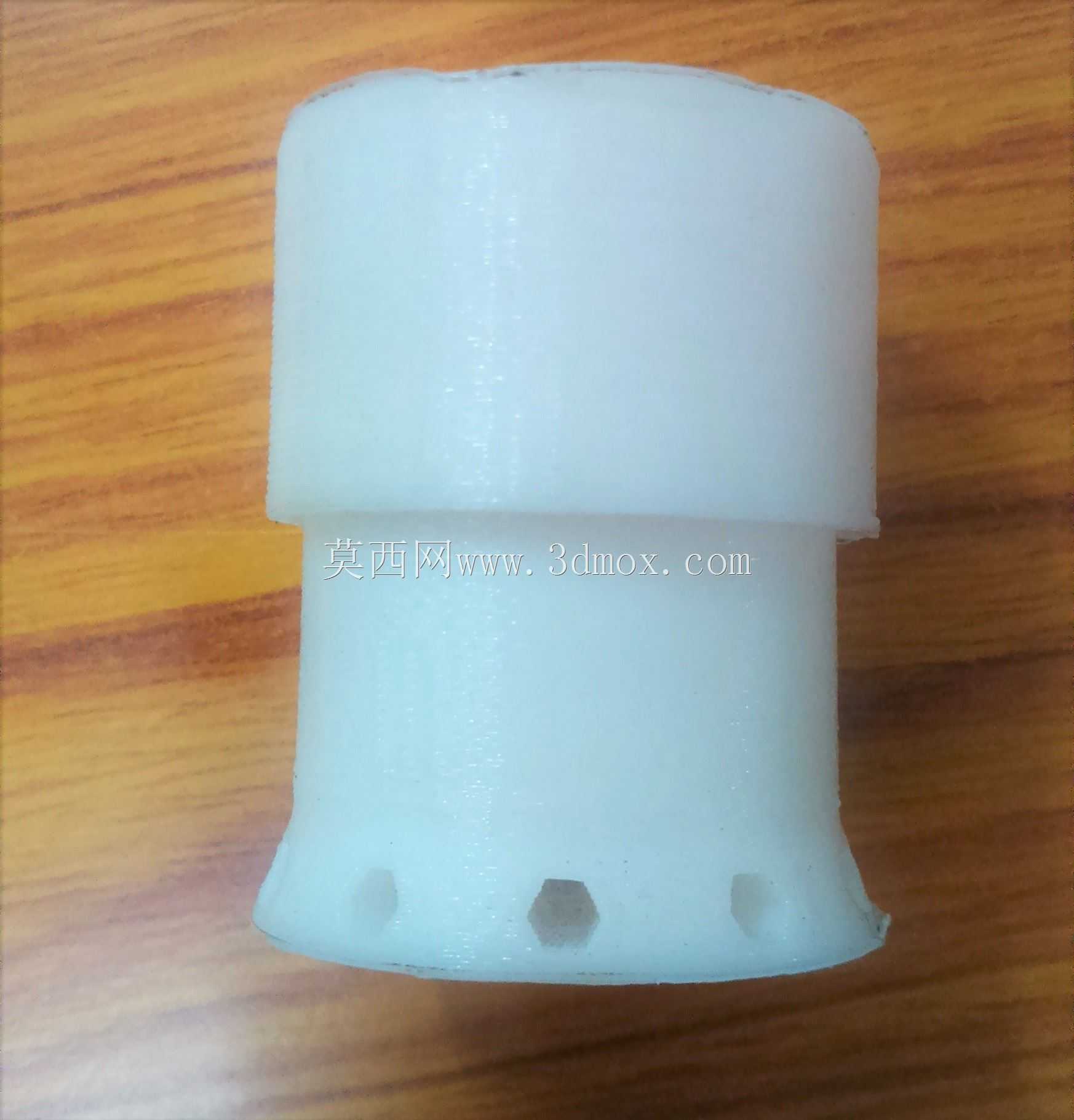

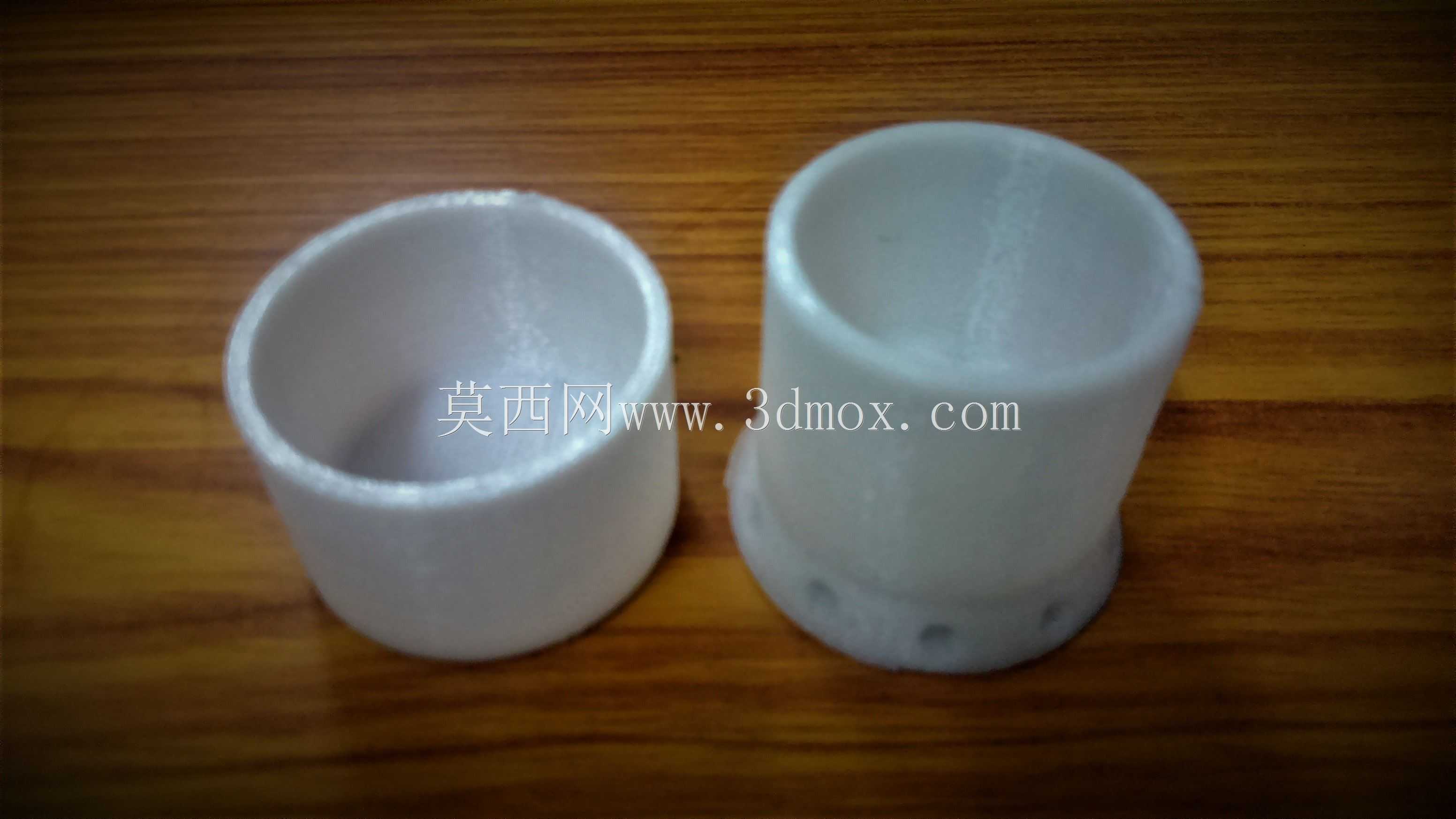

　　这套圆柱类配套零件，主要面向桌面级FDM 3D打印的小批量工装辅具场景设计，日常可作为小型销钉、拇指顶推件的收纳容器，也可直接装配在小型手动推送机构的端部作为防护与定位结构使用。红色无孔圆盒属于端盖类结构，内壁做了0.2mm的拔模斜度，打印完成后无需二次打磨即可顺畅扣合在对应直径的圆柱轴端，内壁底部设置了0.3mm的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时也能减少收纳小零件时的边角卡滞问题，其外径与蓝色套筒的内径采用H7/g6的间隙配合公差，两者可以直接插接组合成封闭的收纳空间，存放直径3mm以下的圆柱销、顶针等细小五金件时不会出现洒落情况。蓝色带法兰边的套筒属于销盒的主体容纳结构，

　　下端法兰边均匀分布6个直径2mm的安装通孔，孔位中心距法兰下端面1.2mm，安装时可以用M2的自攻螺丝直接固定在工作台面、工装治具的侧边，不需要额外加工沉头孔，法兰边与套筒主体的衔接处做了1mm的圆角加强，日常频繁插拔端盖也不会出现法兰断裂的问题。套筒内壁的有效容纳深度为28mm，可容纳长度25mm以内的小型圆柱零件，内壁同样做了适配3D打印的拔模斜度，层厚设置0.2mm打印时内壁粗糙度可达到Ra6.3，满足日常存放小零件的顺滑取放需求。设计阶段特意将两个零件的壁厚统一设置为2mm，采用20%填充率打印时，单个零件的打印时长可控制在40分钟以内，既保证了零件日常使用的结构强度，不会因为轻微磕碰出现碎裂，

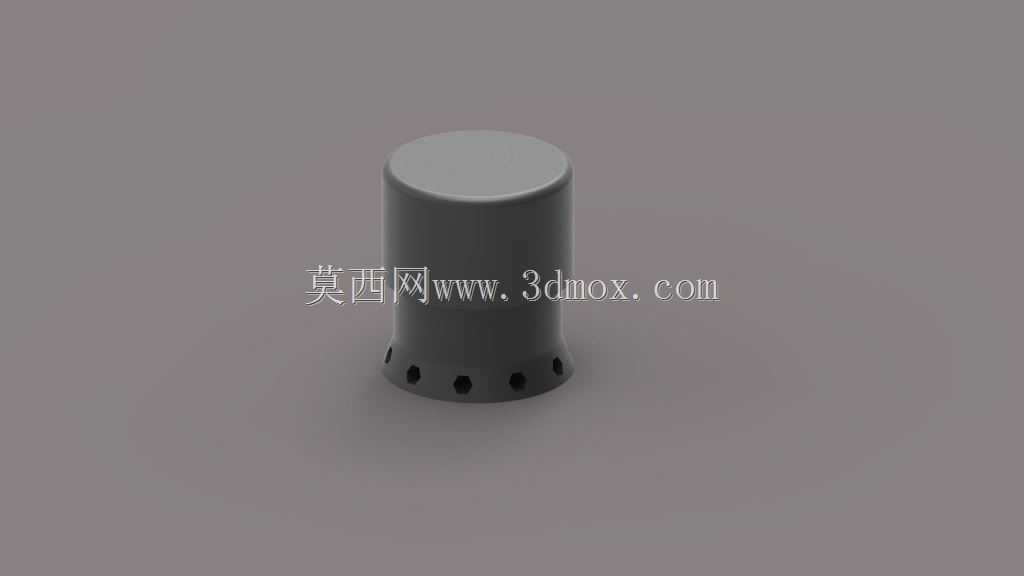

　　也最大程度降低了打印耗材的消耗。两个零件的同轴度公差控制在0.1mm以内，扣合后不会出现偏心错位的情况，作为手动推压机构的端部配件使用时，蓝色套筒可套在直径18mm的导杆端部，红色端盖作为拇指按压的接触面，边缘做了R1的圆角处理，长时间按压也不会出现硌手的问题。在小型装配工位的实际使用中，这套组件既可以单独作为零散小零件的收纳盒固定在工位旁，随手拿取销钉、顶针等配件，也可以组合后作为小型工装的按压操作头，用于轻载场景下的零件顶推、定位作业，不需要额外采购标准金属端盖，通过3D打印即可快速制作替换，适配小批量定制化的工装搭建需求。零件的所有外露棱边都做了倒钝处理，没有尖锐的直角，打印完成后不需要额外去毛刺处理，直接即可投入使用，

　　两个零件的外形都为纯回转体结构，建模时仅需通过旋转特征即可完成主体构建，法兰孔通过圆周阵列即可快速生成，建模逻辑简单，修改尺寸参数时仅需调整旋转草图的直径、高度尺寸即可快速衍生出不同规格的同类型零件，适配不同直径的导杆、不同长度的小零件收纳需求。
