螺旋镂空通透筒状创意结构设计

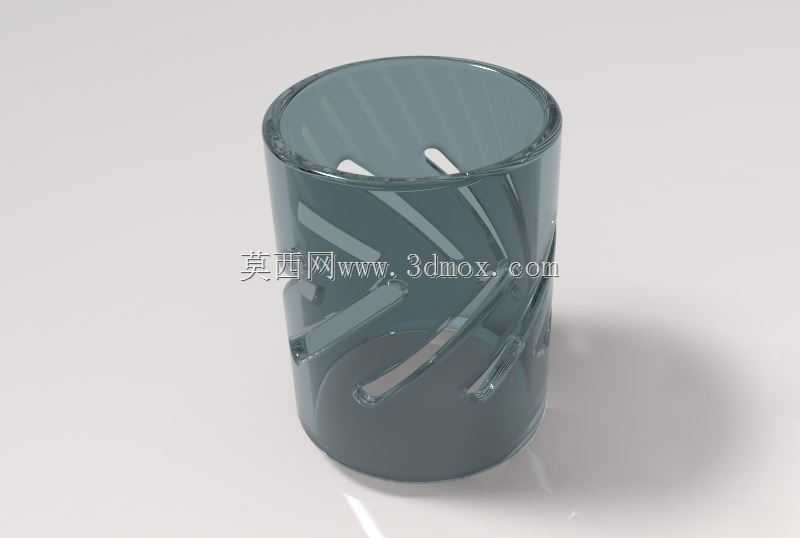

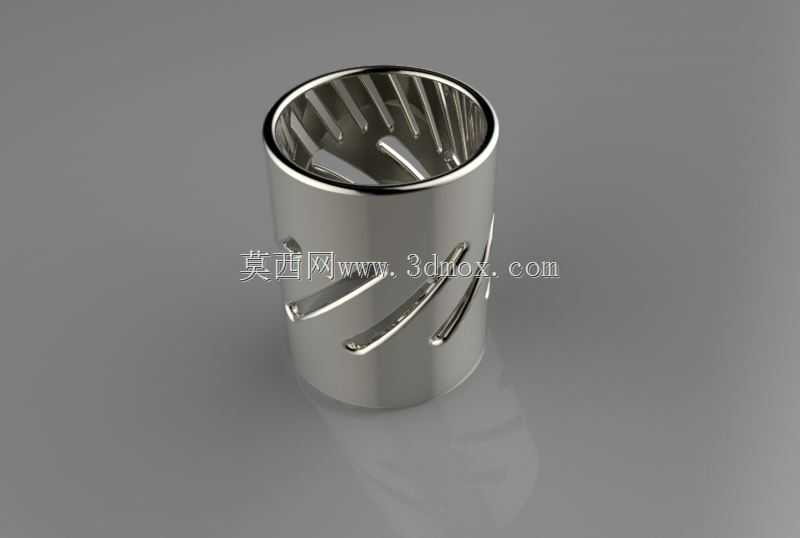

　　日常做结构设计时，常遇到需要兼顾通透视觉效果与筒体支撑强度的需求，这款螺旋镂空筒状结构的设计思路，刚好能给同类需求提供可参考的建模逻辑。先从实际应用场景说起，这类带螺旋镂空的筒体，既可以作为桌面装饰类的灯罩构件，套在小功率暖光光源外侧，螺旋走向的镂空槽能让光线顺着槽道形成渐变的光影效果，不会像全封闭筒体那样把光线完全闷在内部，也不会像全镂空网格那样光线散得没有层次；也可以作为小型文具收纳筒，镂空的槽道能直接看到内部放置的笔、便签夹等小物件，拿取时不用反复翻找，同时筒体本身的结构强度足够支撑日常放置文具的载荷，不会因为开了镂空槽就轻易出现受压变形的问题。

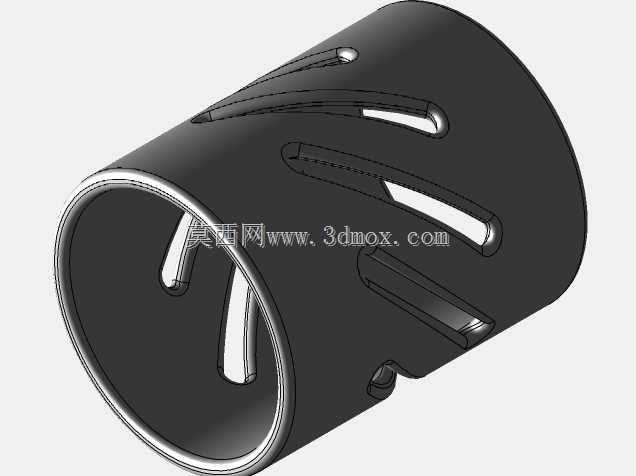

　　从设计思路上拆解，建模初始阶段先确定筒体的基础边界，整体为等直径直筒结构，上下端面保持平行，壁厚控制在均匀一致的数值，保证后续如果做注塑或者3D打印加工时，不会出现壁厚不均导致的缩痕或者打印翘边问题。螺旋镂空槽的走向是沿着筒体外圆周向做等导程螺旋延伸，槽的宽度全程保持一致，槽的边缘做了小圆角过渡，一方面是避免尖锐棱边在使用时划手，另一方面从加工角度来说，圆角过渡能减少应力集中，不管是后续做机加工还是开模生产，都能降低棱边位置的崩损概率。

　　很多人做筒体镂空设计时容易忽略安装边界的问题，这款结构的上下端面都预留了平整的贴合面，下端面的整圈平面可以直接平稳放置在桌面、台架等平面上，不需要额外加装支撑底座；如果是作为灯罩使用，上端面的平整圈边可以直接和灯座的下沿贴合，配合小尺寸的卡扣或者粘接就能完成固定，不需要额外设计复杂的连接结构，适配性很强。再说到结构强度的考量，螺旋走向的筋条其实是连续的螺旋支撑结构，相比竖向直槽的镂空设计，螺旋筋的受力传导路径更顺畅，当筒体受到径向的挤压力时，力会顺着螺旋筋分散到整个筒体壁面，不会出现直槽结构那种槽根位置应力集中容易开裂的问题。

　　实际建模过程中，螺旋线的导程设置是关键，导程太小会让镂空槽过于密集，既影响筒体的整体支撑强度，也会让光影或者视觉效果显得杂乱；导程太大则会让镂空槽数量过少，失去通透设计的意义，这款结构的导程设置刚好让筒体一周分布三道连续的螺旋槽，视觉上疏密适中，同时筋条的宽度和槽宽比例控制在1.2:1左右，兼顾通透感和结构刚性。另外槽道的深度是和筒体壁厚匹配的，为全通式镂空，没有残留的薄壁段，避免后续加工时出现薄边碎裂的问题，也让通透效果更彻底。

　　从使用场景的拓展性来说，调整筒体的直径和高度参数后，这类结构还可以用作小型盆栽的套盆，镂空槽能保证盆土的透气性，避免植物烂根；也可以作为小物件的展示罩，套在文创摆件外侧，既起到防尘作用，又不会完全遮挡内部的展品，螺旋结构还能给展品增加动态的视觉层次感。建模时需要注意的细节是，螺旋槽和筒体内外壁的交接位置，要做等半径的圆角处理，不能出现直角相接的情况，否则不仅使用时容易积灰不好清理，在做有限元受力分析时，直角位置会出现明显的应力集中点，长期受载容易出现裂纹。另外筒体的圆度公差要控制在合理范围内，保证放置时不会出现晃动，上下端面的平面度也要做约束，避免贴合安装时出现缝隙。
