多刃切削铣刀三维结构设计

　　在常规机加工生产场景里，这类带整体式刀柄的多刃铣削刀具，主要适配立式铣床、卧式加工中心、龙门铣削设备的主轴装夹需求，承担平面铣削、型腔开粗、轮廓精修、键槽铣削、异形曲面走刀加工等核心工序，覆盖黑色金属、有色金属、复合材料等多种工件材料的去除加工，是模具制造、航空结构件加工、通用机械零件生产环节里消耗量极大的切削耗材。从结构设计逻辑来看，这款铣刀采用了一体式柄部与切削刃衔接的结构，柄部做了等直径圆柱面设计，表面粗糙度控制在适配弹簧夹头、液压刀柄、热缩刀柄的装夹精度区间，装夹时的悬伸长度可根据加工深度需求灵活调整，只要保证刀柄夹持长度不低于柄部直径的1.5倍，就能避免高速切削时的刀柄颤振问题，保障加工表面的光洁度与尺寸公差稳定性。

　　切削部分的刃型采用了大螺旋角分布设计，排屑槽的螺旋升角经过优化，切屑在高速切削过程中可以顺着槽型顺畅排出，不会在刃口区域形成积屑瘤刮伤已加工表面；刃口做了钝化倒棱处理，既可以提升刃口的抗冲击性能，在断续铣削工况下减少崩刃风险，又能保证精铣时的刃口锋利度，避免工件表面出现挤压变形的毛刺。刀具的端部切削刃过中心设计，具备垂直下刀的能力，不需要提前在工件上预钻下刀孔，就能直接完成型腔的扎刀进刀，减少工序辅助时间，适配封闭型腔的加工需求。从安装边界来看，这款铣刀的柄部直径与切削刃直径做了等径匹配，装夹时不需要额外配置变径套，直接选用对应直径规格的刀柄夹头即可完成装夹，刀具的整体动平衡等级满足常规8000转以内的切削转速要求，

　　如果要用于更高转速的高速铣削工况，只需要在装夹后配合刀柄做整体动平衡校正，就能将切削振动控制在允许范围内。在实际应用中，针对不同的加工材料，这款铣刀的切削参数适配范围较宽：加工普通碳钢材料时，线速度可以控制在120-180m/min区间，每齿进给量根据粗精加工需求在0.08-0.2mm/z之间调整；加工铝合金等轻金属材料时，线速度可以提升至300m/min以上，配合大流量的切削液冲淋排屑，能获得极高的材料去除效率；加工不锈钢等难加工材料时，适当降低线速度至60-90m/min，配合微量润滑冷却，就能有效延长刀具的连续切削寿命。刀具的颈部过渡区域做了圆弧平滑过渡，没有应力集中的直角台阶，在大切深铣削时可以承受更大的切削扭矩，

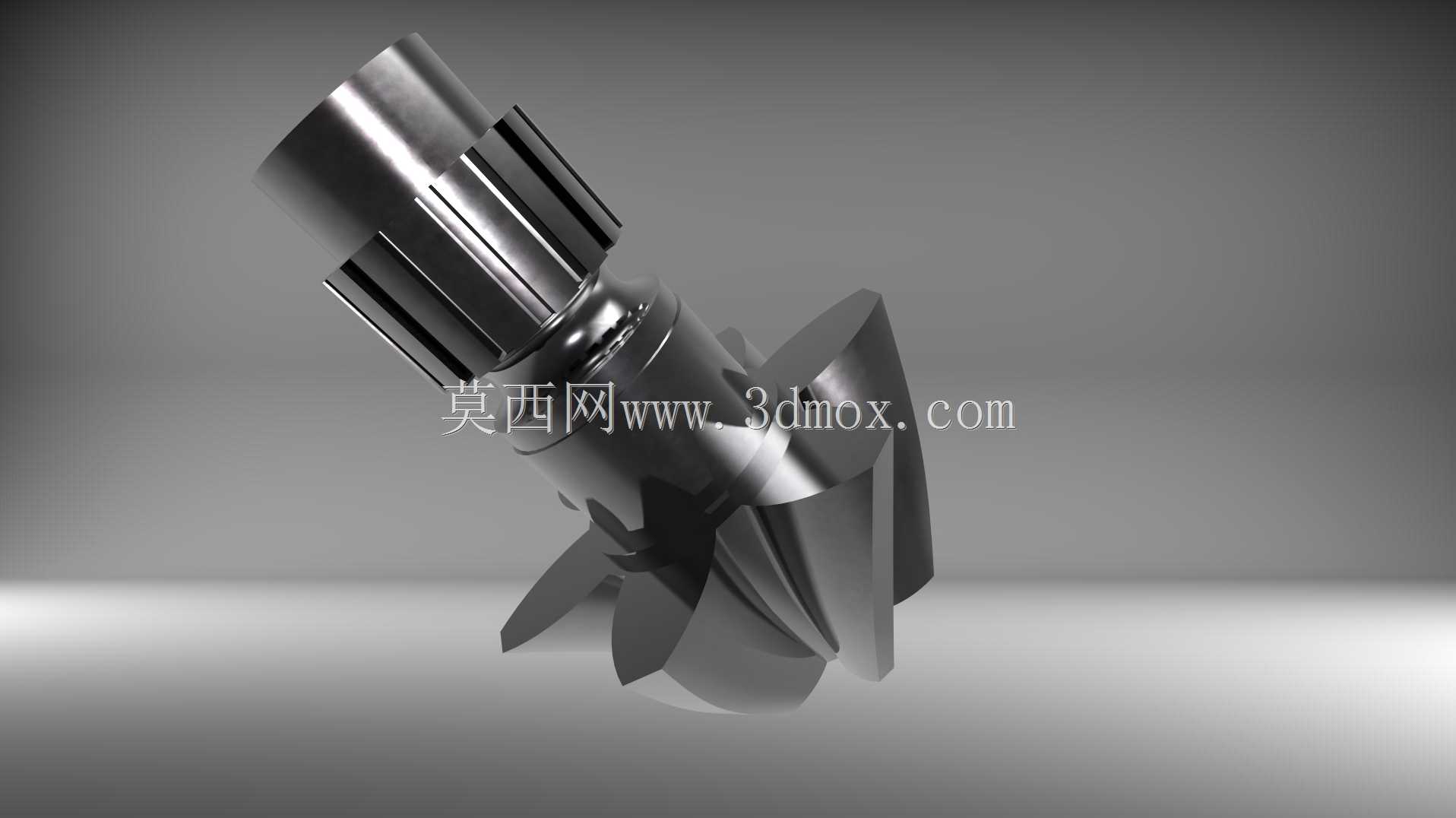

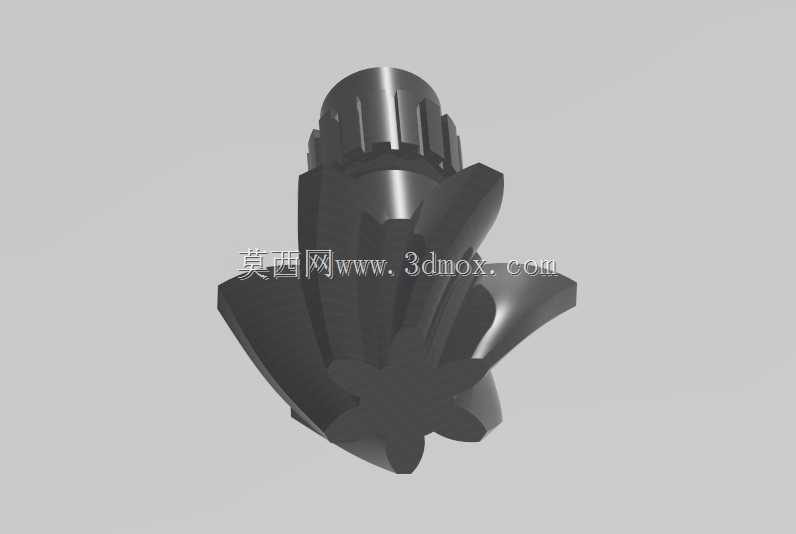

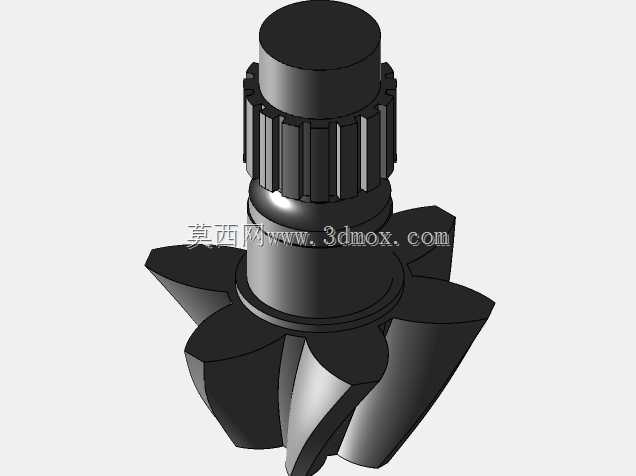

　　不会出现柄部与刃部衔接处断裂的问题。排屑槽的槽深经过计算，在保证刀体核心强度的前提下，预留了足够的切屑容纳空间，即使是大切深的开粗工序，切屑也不会卡在槽内造成刃口崩损。刃带的宽度设计控制在合理区间，既可以在精铣时起到修光工件表面的作用，又不会因为刃带过宽造成切削摩擦力增大、切削温度过高的问题。这款铣刀的三维结构完整还原了实际量产刀具的所有细节特征，包括刃口的微观倒棱、排屑槽的抛光曲面、柄部的装夹基准面，在做加工工艺仿真、刀具路径干涉检查、机床主轴装夹模拟时，可以直接调用模型完成虚拟装配验证，不需要额外做结构简化，能有效减少工艺仿真时的参数误差，帮助工艺人员提前预判加工过程中可能出现的刀柄与工件、夹具的干涉问题，缩短工艺准备的周期。
