真空吸尘器吸入端异形吸嘴结构

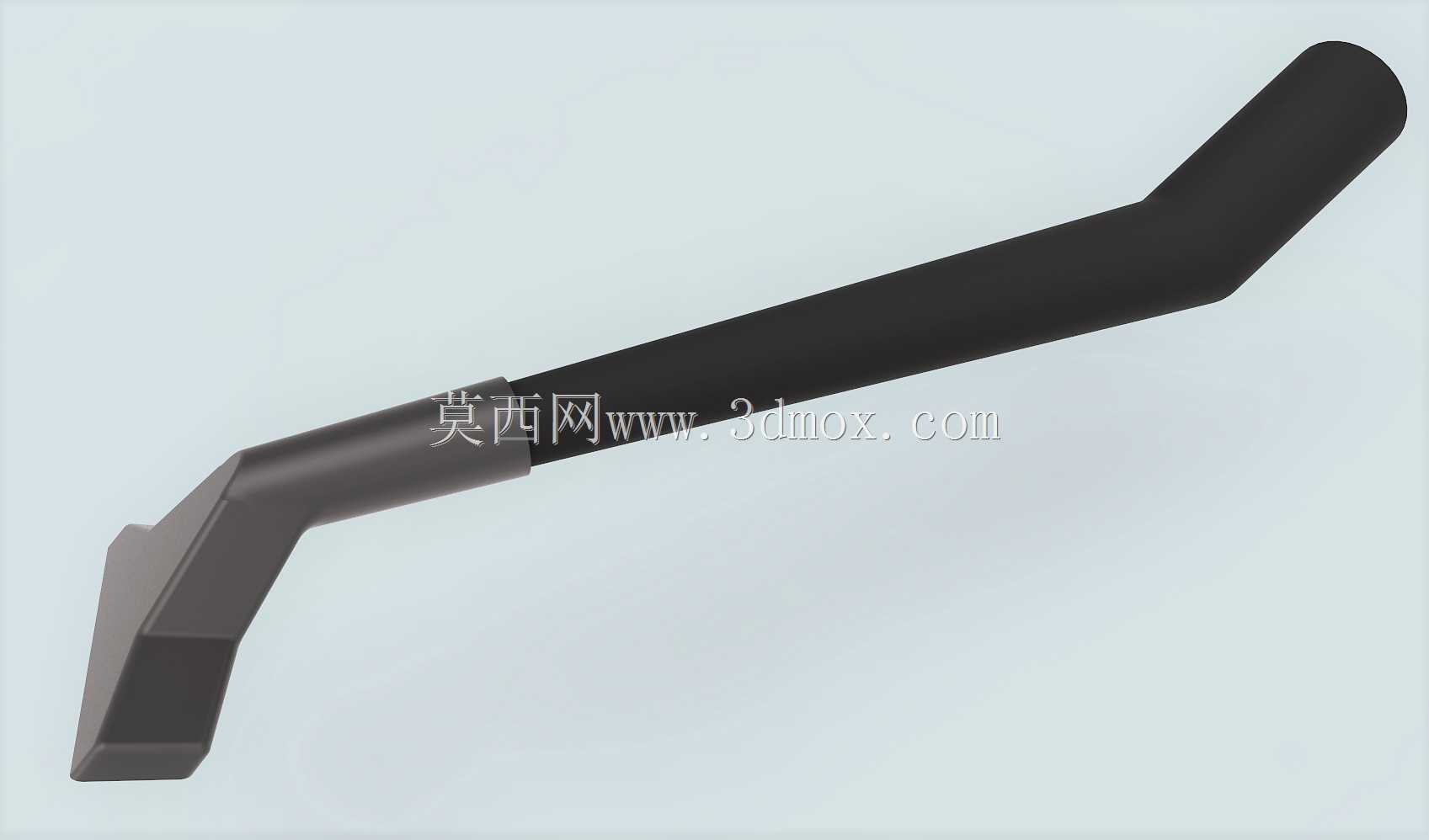

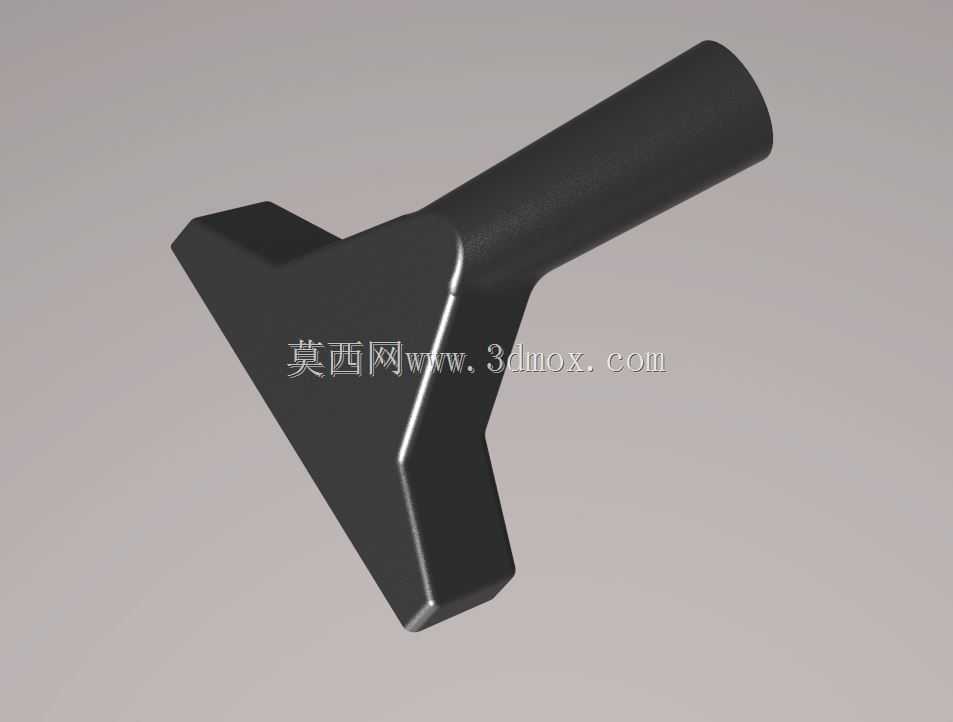

　　该部件为真空吸尘系统末端直接接触作业面的吸入功能件，日常应用覆盖家用清洁、工业工位除尘、3D打印作业面残屑清理、小型加工工位浮尘抽吸等多个场景，不同场景下对吸嘴的贴附性、流道顺畅度、边缘刮扫能力的需求各有侧重，这款异形结构吸嘴正是针对窄缝、边角类常规圆吸嘴无法覆盖的作业区域做的定向结构优化。从实际使用逻辑来看，常规圆柱型吸嘴在接触平面时，气流仅能从吸嘴端口圆周方向汇入，遇到直角边角、窄缝间隙时，吸嘴端面无法和作业面形成有效负压腔，大量气流从缝隙旁侧短路流入，会导致吸尘吸力大幅衰减，残屑、浮尘无法被有效带入流道。这款吸嘴采用扁楔形的端部设计，前端收窄为薄边结构，能够直接伸入2mm以上的窄缝、设备装配间隙、家具边角直角区域，

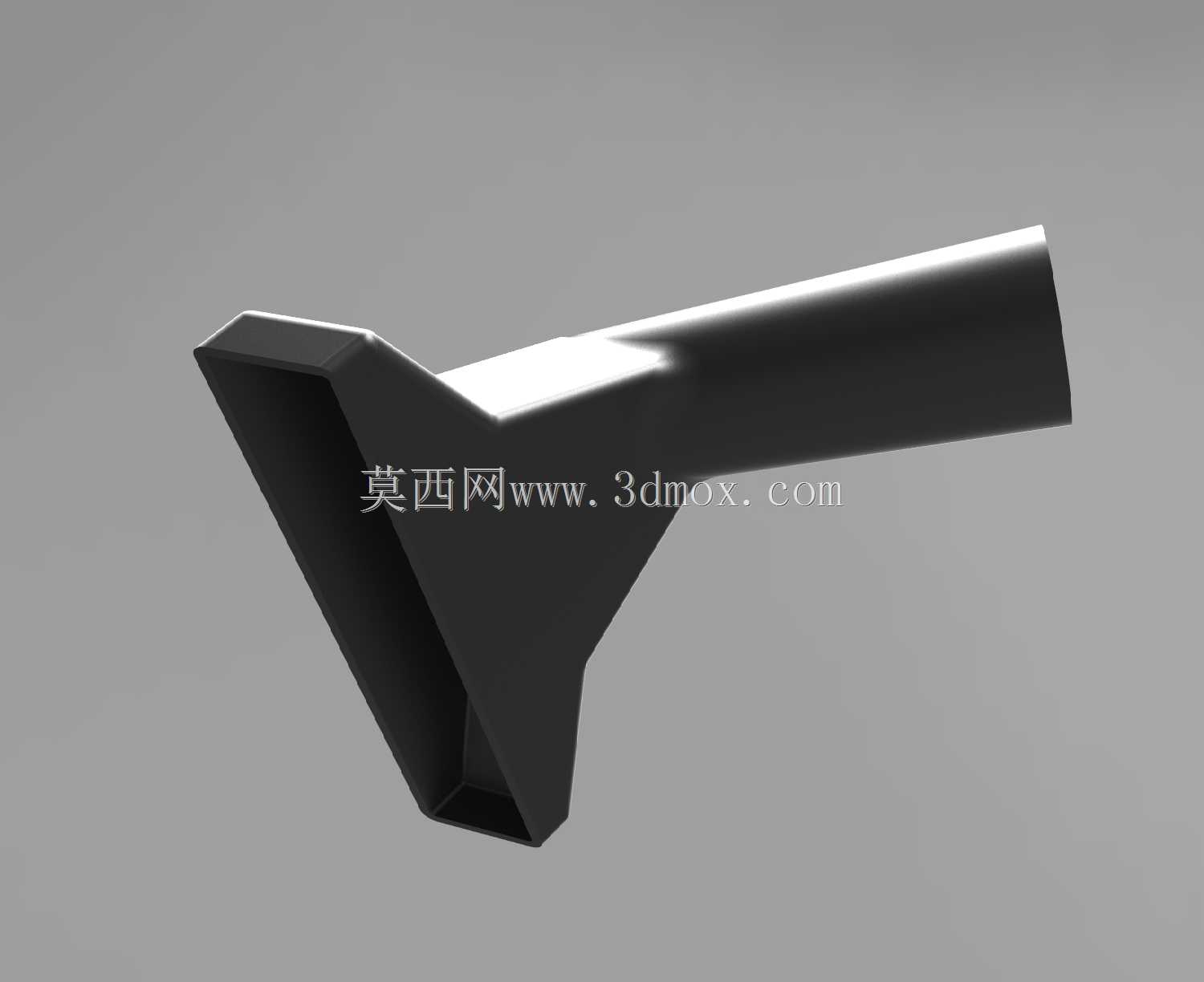

　　薄边结构可以和硬质作业面形成近乎贴合的密封边，减少无效气流的汇入，保证负压腔的压力差足够带动尘屑进入流道。从结构设计思路上，整个吸嘴的流道做了顺滑的渐变过渡，从前端扁楔形的宽扁入口，逐步过渡到后端的圆柱连接端，整个流道内壁没有直角转折、突兀的截面突变，能够减少气流在流道内部的涡流损耗，降低风阻带来的吸力损失，同时也能避免毛发、大颗粒碎屑在流道内部卡滞，减少使用过程中的堵塞概率。后端的圆柱连接段采用标准的外接式配合尺寸，能够适配绝大多数常规家用、工业小型吸尘器的延长杆端口，安装时直接插入即可依靠塑料件的弹性形变形成密封配合，不需要额外的卡扣、紧固件辅助固定，拆装更换的效率很高，日常使用中可以根据作业场景快速替换不同类型的吸嘴。

　　外形尺寸方面，整个吸嘴的总长度控制在120mm左右，前端扁口的宽度为45mm，最薄处的边缘厚度仅1.2mm，既保证了能够伸入窄缝作业，又有足够的结构强度，不会在轻微磕碰、按压时出现开裂变形；后端连接段的外径为32mm，和常规32mm口径的吸尘器延长杆形成间隙配合，配合面的长度为25mm，足够保证连接后的稳定性，正常拖拽作业时不会出现松脱、漏气的问题。从材质适配角度，该结构采用硬质注塑塑料成型，壁厚均匀控制在2mm左右，注塑成型时不容易出现缩痕、翘曲等成型缺陷，量产时的良率更高；表面做哑光处理，日常使用中不容易残留划痕、积灰，擦拭清洁也比较方便。在3D打印适配场景下，该结构没有悬空的大角度支撑面，

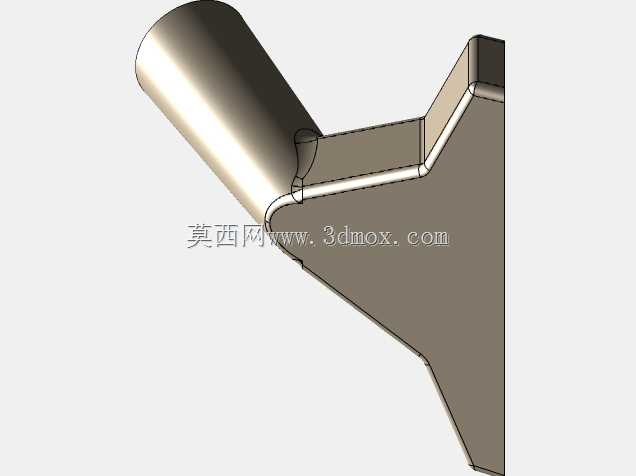

　　打印时仅需要在流道内部添加少量易拆除的支撑，打印完成后简单打磨即可投入使用，对于需要定制特殊尺寸吸嘴的用户来说，修改参数、快速打样的门槛很低。实际作业过程中，该吸嘴的楔形上表面可以作为刮扫面使用，遇到粘附在作业面上的顽固尘屑、3D打印残留的支撑碎渣，可以用吸嘴前端的薄边轻轻刮起，同时配合负压抽吸直接将碎屑带走，不需要额外借助毛刷、铲刀等辅助工具，能够大幅提升窄缝、边角区域的清洁效率。流道的过渡段采用Y型的汇流设计，前端宽扁入口的气流能够均匀汇入后端的圆柱流道，不会出现单侧气流流速过快、另一侧流速不足的问题，整个吸嘴入口宽度范围内的吸尘均匀度更好，不会出现吸嘴两端吸力弱、中间吸力强的情况，单次推拉作业的清洁覆盖宽度更大，减少重复作业的次数。安装边界上，该吸嘴和延长杆配合时，不需要改变原有吸尘器的主机参数、管路结构，直接替换原有吸嘴即可使用，不会对主机的风压、风量参数造成额外负担，适配的主机功率覆盖范围从400W的小型家用手持吸尘器到1200W的工业小型除尘设备都能正常使用，不会因为流道设计问题导致主机负载异常升高。结构的加强设计上，在楔形面和圆柱连接段的衔接位置做了圆弧过渡加厚处理，这个位置是日常使用中受力最大的区域，按压刮扫时的应力会集中在衔接处，加厚过渡之后能够大幅提升结构的抗弯折强度，即使不小心踩压、磕碰也不容易出现断裂的问题，使用寿命比普通薄边吸嘴更长。
