办公用蓝色按压式图钉拇指销结构设计

　　日常办公场景里，这类拇指销也就是常说的图钉，是桌面文件整理、公告栏张贴最常用的小五金件，别看结构简单，实际做三维建模的时候要抠的细节一点不少。先从实际使用场景说，不管是办公室软木板公告张贴、车间生产看板的临时工单固定，还是设计室图纸的临时定位，这类小零件的使用频率极高，很多人觉得小零件没必要做精细建模，但真做装配场景、办公场景渲染的时候，细节不到位整个场景的真实感会差一大截。

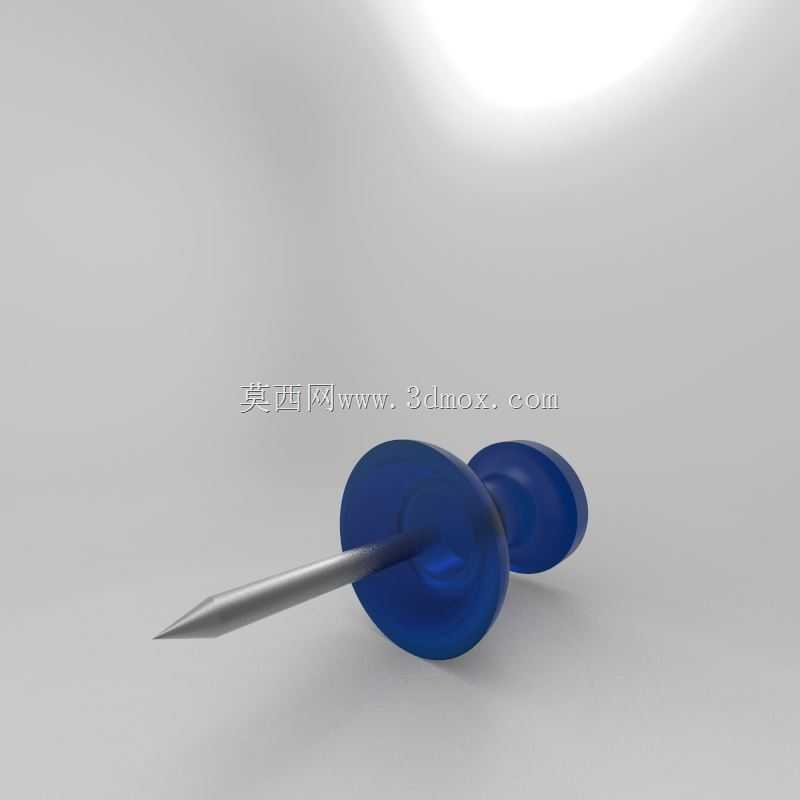

　　先说功能特性，这个结构分成两个核心部分，上部的蓝色按压帽和下部的金属针体。按压帽做了圆盘式的大接触面设计，直径比普通细图钉大不少，实际按压的时候拇指的受力面积更大，不需要太大力就能按入软质基材，哪怕长时间频繁使用，也不会像小头图钉那样硌得指腹发红疼痛，这也是它叫拇指销的核心原因——整个拇指可以完全贴合在帽体上发力。金属针体做了渐缩的针尖设计，从根部到针尖的锥度经过反复调整，既保证刺入软木、毛毡、纸板这类基材的时候阻力足够小，又不会因为锥度过大导致针体刚性不足，弯折变形。针体和塑料帽的连接位置做了埋入式嵌合结构，金属针的上端不是简单粘在塑料帽表面，而是有一段膨大的嵌装段，注塑的时候直接和塑料帽结合成一体，哪怕反复插拔，也不会出现针体从帽里脱落、转松的问题。

　　设计思路上，首先要平衡使用手感和固定可靠性。塑料帽的边缘做了微小的圆角过渡，没有尖锐的棱角，拿取的时候不会划手，帽体的厚度控制在合适范围，既不会因为太薄导致按压的时候帽体开裂，也不会因为太厚增加不必要的材料成本。针体的长度是经过实际使用验证的，刺入基材后露出的长度足够穿透3-5张普通A4打印纸，同时不会因为过长导致穿透看板后扎到背面的人，也不会过短导致固定不牢，纸张轻易脱落。两个图钉并排摆放的时候，帽体的弧度刚好可以贴合，不会出现互相干涉滚动的问题，放在桌面文具盘里也不会轻易滚落到地上。

　　尺寸和安装边界这块，建模的时候要严格匹配实际使用的公差要求：塑料帽的外圆直径、厚度，金属针的总长、根部直径、针尖锥角，还有嵌合段的尺寸都要和实物一致。实际使用的时候，它的安装不需要额外工具，完全靠拇指按压就能完成固定，拆卸的时候只需要撬动帽体边缘就能拔出，不会在纸张上留下过大的孔洞，也不会像普通订书钉那样拆的时候容易撕坏纸张。要注意的是，这类零件只适用于软质的张贴基材，不能用于硬质木板、金属板的固定，针体的刚性设计是针对软质基材优化的，强行在硬质基材上使用会导致针体弯折报废。另外建模的时候，塑料帽的半透明蓝色材质要做对，光线穿过帽体的折射效果、金属针的磨砂金属质感，都是渲染的时候提升真实感的关键，很多新手做这类小零件的时候容易把塑料帽做成完全不透明的实色，或者把金属针做成镜面效果，和实际产品的质感差距很大。实际生产中这类零件的塑料帽一般用PS或者AS塑料，有一定的韧性，不会一摔就裂，金属针一般用镀锌钢丝，有足够的硬度和防锈能力，建模的时候如果要做生产级的模型，还要考虑注塑的拔模斜度，金属针和塑料件的包胶结合力这些细节，哪怕是小零件，把这些工程细节做足，模型不管是用来做场景渲染，还是做文具类产品的结构参考，都能满足实际使用需求。
