微型12mm规格直线导轨滑块组件

　　这款12mm规格的微型直线导轨组件，是线性传动场景里常用的导向承载部件，在桌面级自动化设备、小型检测仪器、3D打印设备、精密点胶工位这类安装空间紧凑、负载量级不大的传动场景中应用十分广泛。日常做结构选型时，这类微型导轨往往是小行程精密往复运动机构的首选，相比大规格滚柱导轨或者普通光轴导向结构，它的安装占用空间更小，导向精度保持性更好，预压调整也更便捷，能在有限的安装空间里同时满足承载和导向精度的双重需求。

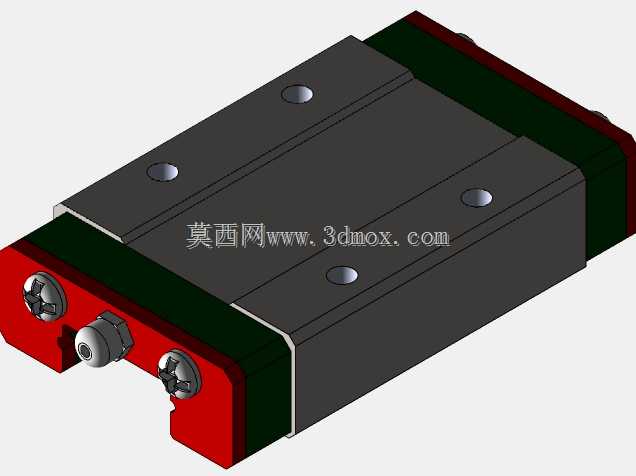

　　从功能特性上看，这款导轨滑块采用双列滚珠循环结构，滑块端部分布的注油嘴可以定期补充润滑脂，维持滚珠滚道的润滑状态，降低长期往复运行的磨损量，延长部件的实际使用寿命。滑块两端的密封端盖能阻挡加工环境里的切屑、粉尘进入滚道内部，避免硬质颗粒卡滞滚珠循环通道，造成运行卡顿或者滚道压痕损伤。滑块顶面的四个安装沉孔，是用来连接负载安装板的标准接口，设计时已经预留了标准螺栓的沉头深度，安装后螺栓头不会高出滑块顶面，不会和周边的运动部件产生干涉。导轨部分采用标准的12mm宽度规格，安装孔位按照微型导轨的通用孔距排布，安装基面只需要按照对应孔位加工螺纹孔，就能完成导轨的固定，不需要额外做复杂的定位结构调整，能大幅缩短装配阶段的调试周期。

　　设计这类微型导轨组件的三维模型时，首先要还原的是实际装配的干涉边界：滑块在导轨上全行程运动时，两端伸出的油嘴、密封端盖的轮廓都要纳入运动包络的计算范围，避免设计安装板或者周边限位结构时，出现运动过程中的碰撞。其次要准确还原滚道的接触角度，双列滚珠的哥特式滚道结构是这类导轨承载能力的核心，建模时不能简化成普通的平面接触，否则后续做有限元受力分析时，得到的应力分布结果会和实际工况存在较大偏差，失去模型的工程参考价值。另外滑块上的安装孔、导轨的安装沉孔位置，都要和实际量产的产品尺寸保持一致，结构工程师在做整机设计时，可以直接调用这个模型完成装配，不需要反复核对安装孔位的坐标，能减少设计阶段的错漏。

　　从安装边界来看，这款12mm导轨的安装基面平面度要求控制在每100mm长度0.02mm以内，如果基面平面度过差，强行锁紧安装螺栓会造成导轨变形，直接影响滑块的运行顺畅度，甚至会出现滑块卡滞无法运动的情况。安装时要注意先将导轨轻轻靠紧安装基面的定位侧，再按照从中间向两端的顺序逐步拧紧安装螺栓，避免导轨在锁紧过程中产生侧向弯曲，影响整体的直线度精度。滑块和负载板连接时，也要保证负载安装面和滑块顶面的平行度，避免偏载造成单侧滚道受力过大，加剧局部磨损，缩短导轨的实际使用寿命。这类微型导轨的额定负载适合承载数公斤到数十公斤级别的运动部件，选型时要同时计算静负载和动负载的安全系数，还要结合设备的运行速度、往复频率来确认是否满足寿命要求，不能仅凭安装尺寸匹配就直接选用。在一些有洁净要求的应用场景里，还可以在滑块两端加装防尘刮板，进一步提升密封性能，避免润滑脂泄漏污染洁净车间的生产环境，也能阻挡更细小的粉尘颗粒进入滚道内部。
