户外发电机组防雨遮阳防护机架结构

　　做户外动力配套结构设计快十二年，经手的发电机组外防护架没有一百也有八十，眼前这套带斜顶遮罩的框架结构，是针对野外露天固定布设场景做的优化版本，很多刚入行的结构工程师做这类防护架，总想着先把外观做的规整好看，忽略了现场安装和长期运维的实际需求，最后做出来的东西要么现场装不上，要么用个一年半载就出现积水锈蚀、维护拆不开的问题。

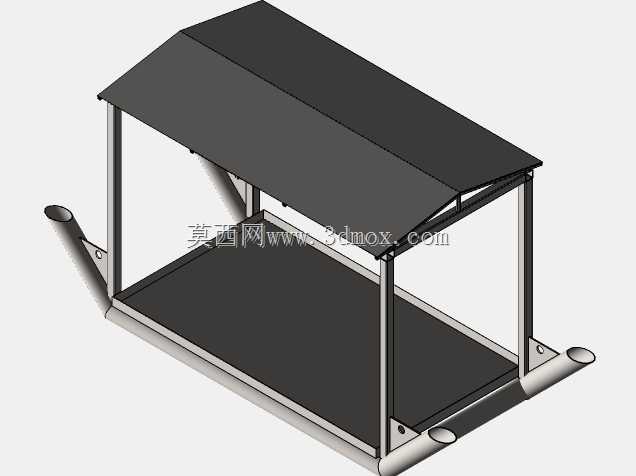

　　这套结构的核心功能，首先是给放置在底座平台上的发电机组提供全天候的物理防护，斜顶的坡度不是随便拉的角度，是按照国内大部分地区年最大降雨量的径流速度算出来的12度倾角，既不会因为坡度过陡浪费顶部遮罩的板材材料，也不会因为坡度过缓导致雨季顶面积水渗流，顺着框架立柱流到机组接线部位造成绝缘隐患。顶部遮罩的折边做了25毫米的下翻边，刚好能把顺着坡面流下来的雨水导到框架外侧，不会顺着遮罩底面滴到机组的排气、加油口位置。

　　框架主体采用矩形钢管拼焊结构，四根主立柱的截面选型是按照整机满配状态下1.5倍的抗风载系数选的，毕竟这类机组很多是布设在野外施工营地、偏远基站配套、临时救灾点位，没有周边建筑挡风，遇到极端大风天气如果立柱刚度不够，很容易出现框架晃荡甚至倾覆的问题。底座平台是整板折弯的承载结构，表面做了防滑压花处理，发电机组安装的时候，不需要额外再做混凝土基础找平，直接通过底座两端伸出的安装耳板，用地脚螺栓固定在硬化地面就可以，安装耳板上的长圆孔是特意设计的，现场施工的时候哪怕地面预埋的螺栓位置有个几毫米的偏差，也能顺利穿入固定，不用重新扩孔折腾，这点是跑了二十多个现场安装点总结出来的经验，之前做圆孔的版本，现场十次有八次要返工修孔，耽误安装进度。

　　两侧的支撑斜撑不是为了好看加的装饰件，是做了受力校核的，顶部遮罩如果遇到冬季积雪，或者极端天气下的坠物冲击，斜撑能把顶部的载荷直接传导到底座框架上，不会让主立柱承受额外的弯矩，避免立柱根部焊缝开裂。框架的内部净空尺寸是按照常用的15-20kw功率段发电机组的外围尺寸留的，四周预留了不小于80毫米的操作间隙，日常做机油检查、空滤更换、接线端子紧固的时候，操作人员不用把整个遮罩拆下来，站在侧面就能伸手操作，这点比很多全包裹式的防雨罩实用太多，之前接触过不少全封闭的防护结构，每次换个空滤都要拆十几颗螺栓，运维师傅怨声载道。

　　底座两端伸出的支撑脚，除了安装固定的作用，还预留了叉车孔位？不对，仔细看结构的话，两端的圆弧过渡支脚是做了吊装和搬运的兼容设计，短距离转场的时候，叉车可以直接托着支脚部位移位，不需要额外绑吊装带，长距离运输的时候，绑带也可以直接固定在支脚的凹槽位置，不会刮蹭到框架的漆面。遮罩和主框架的连接采用的是可拆卸的螺栓连接，不是满焊死的结构，如果后续机组需要做大修吊装，直接拆掉连接螺栓就能把整个顶部遮罩吊走，不用切割框架，后期维护的成本能降不少。

　　很多人做这类结构容易忽略的细节是焊缝的处理，这套结构的所有外露焊缝都做了打磨清渣后喷塑处理，尤其是立柱和底座连接的根部位置，特意做了圆弧过渡的焊脚，不会出现直角缝隙积水积灰导致的锈蚀问题，毕竟户外使用的结构，锈蚀都是从焊缝位置开始的，前期处理多花十分钟，整个结构的使用寿命能延长三到五年。另外框架的高度设计也有讲究，遮罩底部距离底座平台的高度，刚好比机组的排气口高出150毫米，不会影响机组运行时的排气散热，同时也能避免正午阳光直射机组的油箱和缸体部位，降低夏季高温时机组的运行温度，减少高温停机的概率。

　　从安装边界来说，这套结构的整体占地尺寸比机组本身的外围尺寸每边只多出120毫米，不会过多占用现场的布设空间，很多野外站点的可用场地本身就很紧张，要是防护架做的太宽太大，现场根本找不到合适的位置放。之前给山区通讯基站做配套的时候，就遇到过场地只有两米见方的情况，之前的防护架做的超了尺寸，最后只能现场切割改尺寸，费时费力，这套结构的尺寸控制就是针对这类狭小布设场景优化的，只要能放下发电机组，就能装下这套防护架。

　　还有个细节是遮罩的板材选用，是1.2毫米厚的冷轧钢板做的折弯加强，背面压了两道纵向的加强筋，不会因为大面积的薄板出现风振异响，很多薄板材做的防雨棚，一刮大风就嗡嗡响，不仅吵，时间长了板材还会出现疲劳开裂，加了加强筋之后，哪怕遇到十级大风，遮罩也不会出现明显的振颤。框架的所有安装孔位都是在焊接完成之后再做的整体机加工，不是焊前先打孔再拼焊，这样能避免焊接变形导致的孔位错位，安装的时候遮罩和立柱能完美贴合，不会出现装不上有缝隙的问题。
