工业用立式法兰安装三相异步电机结构

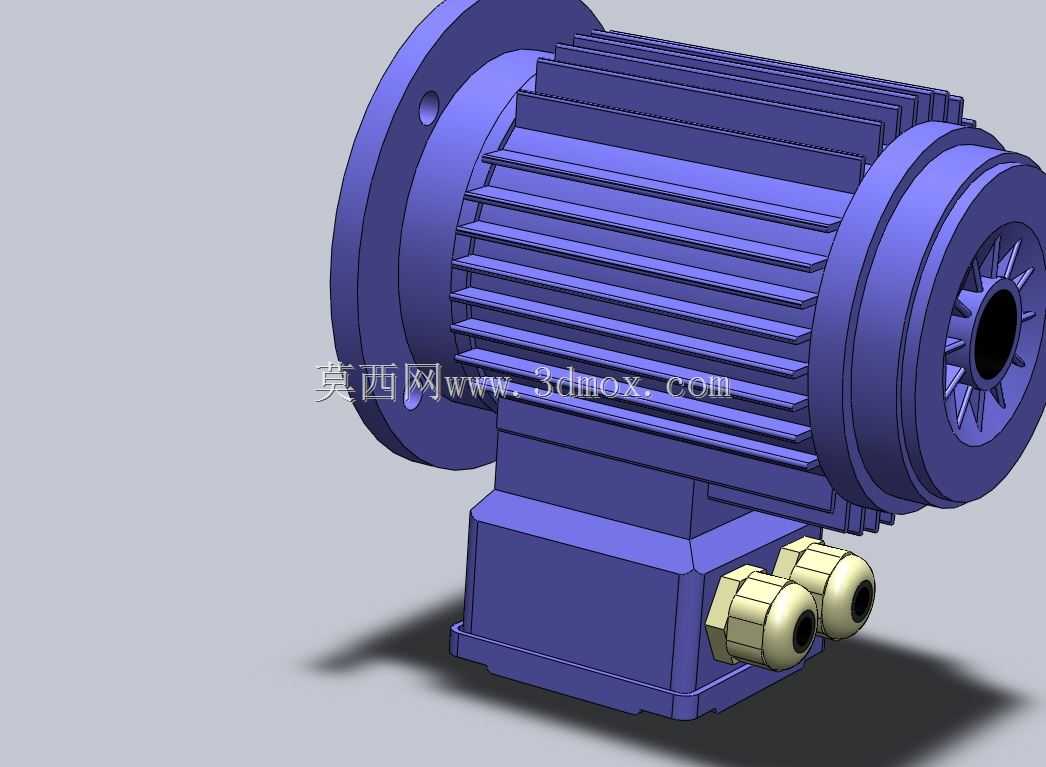

　　这款三相异步电机的三维结构，是工业传动场景里最常见的动力输出部件，从车间流水线的输送辊道、机床的主轴进给单元，到风机、水泵的配套驱动，再到自动化设备的动作执行端动力源，几乎覆盖了制造业80%以上需要恒速动力输出的工位。做这个模型的时候，最先敲定的是安装边界，毕竟电机作为外购标准件，安装尺寸的匹配度直接决定了设备装配能不能一次成功，法兰端的止口直径、安装孔的孔位分度圆、螺栓过孔的孔径公差，还有底脚安装的孔距、中心高，全是按照常用工业电机的安装规范来做的，不管是B5法兰立式安装，还是B3底脚卧式安装，都能直接和市面上的标准安装座、设备连接法兰匹配，不用二次改孔调整。

　　从功能特性来看，壳体上的散热筋是顺着电机轴向排布的，这种设计不是为了好看，电机运行时定子产生的热量会通过机壳传导到散热筋上，轴向的筋条刚好能配合电机尾部风叶转动产生的轴向气流，把热量顺着筋条的缝隙快速带走，避免绕组温升过高烧坏绝缘层，建模的时候特意把散热筋的高度、间距做了和实物一致的比例，筋条根部做了小圆角过渡，既避免应力集中，也能在实际压铸生产的时候减少铝液填充的阻力，不会出现缺料、冷隔的缺陷。接线盒的位置设在机壳侧下方，两个电缆格兰头的结构是为了方便用户接三相电源线的时候，根据现场布线方向选择进线口，不用额外弯折电缆，接线腔内部预留的接线柱空间也足够放下三相线的端子，不会出现压线的时候空间不够、线皮蹭到壳体的问题。

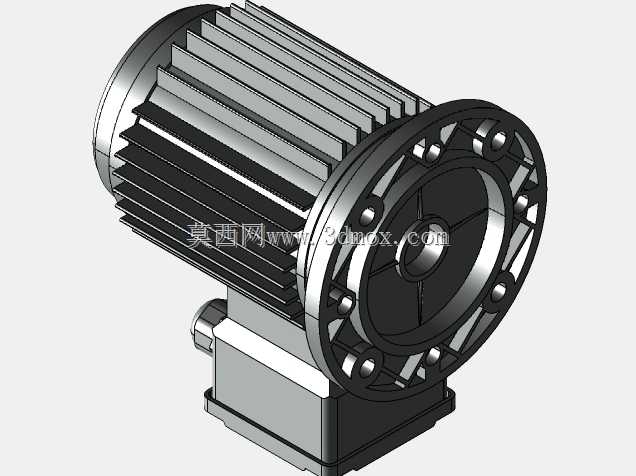

　　输出轴端的法兰是凸缘式结构，止口的配合公差选的是H7/js6，这种过渡配合既能保证连接的时候对中精度，不会出现电机轴和被驱动部件不同心导致的振动，也方便后期拆卸维护，不用拉马硬撬就能把连接的联轴器、带轮拆下来。端盖和机壳的连接用的是周向均布的螺栓，建模的时候特意把螺栓沉孔的深度做了控制，不会因为螺栓拧到底顶到内部的定子绕组。尾部的风罩是镂空结构，既能保证风叶转动的时候进风顺畅，也能防止外部的杂物卷进风叶打坏叶片，风罩和机壳的连接用的是卡扣加小螺栓的固定方式，日常清理风叶积灰的时候不用拆整个端盖，拧掉小螺栓就能把风罩拿下来。

　　做结构设计的时候，很多新手容易忽略电机的外形干涉问题，这个模型把接线盒的外凸尺寸、散热筋的最大外圆直径、风罩的尾部突出长度都做了准确还原，设备设计的时候直接把这个模型装配进去，就能提前排查周边的钣金护板、管线会不会和电机突出部分干涉，不用等到实物装机的时候才发现空间不够，临时切护板改管线。比如之前做输送线设计的时候，就遇到过选电机的时候只看功率参数，没注意接线盒的突出高度，结果装机的时候接线盒顶到了输送线的侧撑，最后只能把侧撑切个缺口，既影响外观也降低了结构强度，用这个准确的三维模型提前做装配校验，就能完全避免这类问题。

　　另外，电机的底脚部分做了加厚处理，安装孔是长圆孔设计，实际安装的时候可以小范围调整电机的轴向位置，方便张紧配套的三角带或者调整联轴器的间隙，不用重新打安装孔。机壳的吊环孔位置设在机壳顶部的重心位置，吊装的时候电机能保持水平，不会倾斜磕碰输出轴，这个细节很多简化模型都会漏掉，实际现场安装的时候，十几公斤的电机全靠吊环起吊，如果吊环孔位置不对，吊装的时候歪歪扭扭，很容易碰伤轴头或者撞坏周边设备。整个模型的所有配合面都做了公差参考的还原，不管是做设备选型的空间校验，还是做电机相关的教学演示，或者是做生产线的三维布局仿真，都能直接使用，不用再花时间调整结构细节。
