起重设备配套电动钢丝绳限绳防护装置

　　在桥式起重机、门式起重机、电动葫芦这类依靠钢丝绳传递载荷的起重作业场景里，钢丝绳的排布状态直接决定作业安全系数，一旦出现乱绳、跳绳、叠绳问题，轻则加剧钢丝绳磨损断丝，重则引发钢丝绳脱槽、载荷坠落的恶性事故，这套电动限绳装置就是针对这类痛点设计的配套防护组件。从实际作业场景来看，不管是车间内固定工位的桥式起重设备，还是户外货场、基建工地的门式起重设备，钢丝绳在卷筒上反复收放的过程中，很容易因为载荷摆动、卷筒偏角、起升高度变化出现排布错位，尤其是多层缠绕的卷筒结构，乱绳的发生概率会随作业频次提升明显升高，这套装置的核心用途就是在钢丝绳收放全程对绳体进行侧向约束与导向，强制钢丝绳按照卷筒绳槽的轨迹有序排布，避免绳体跳出绳槽、层间错位挤压。

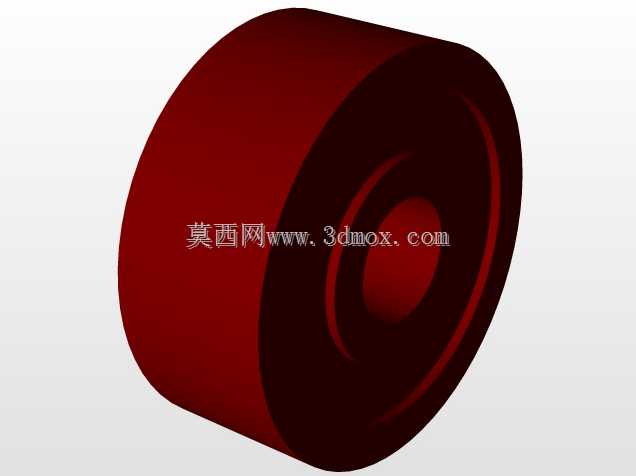

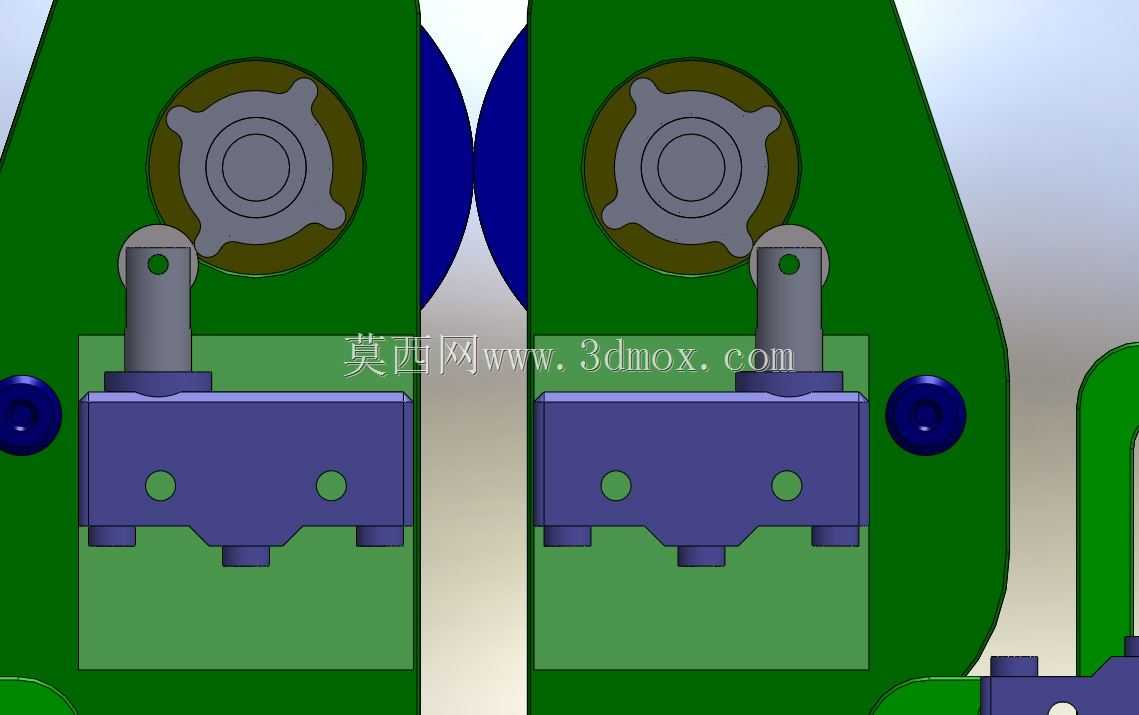

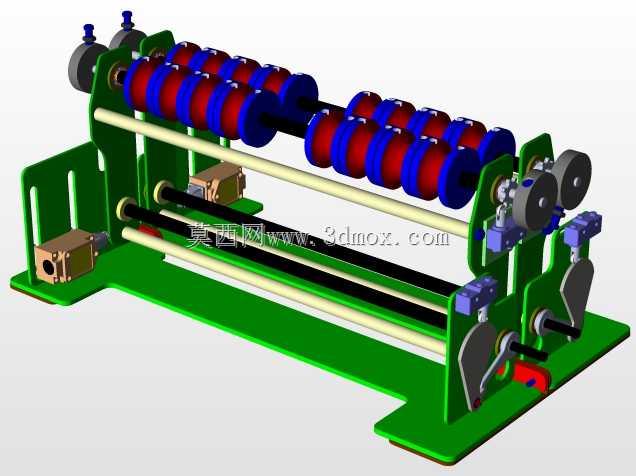

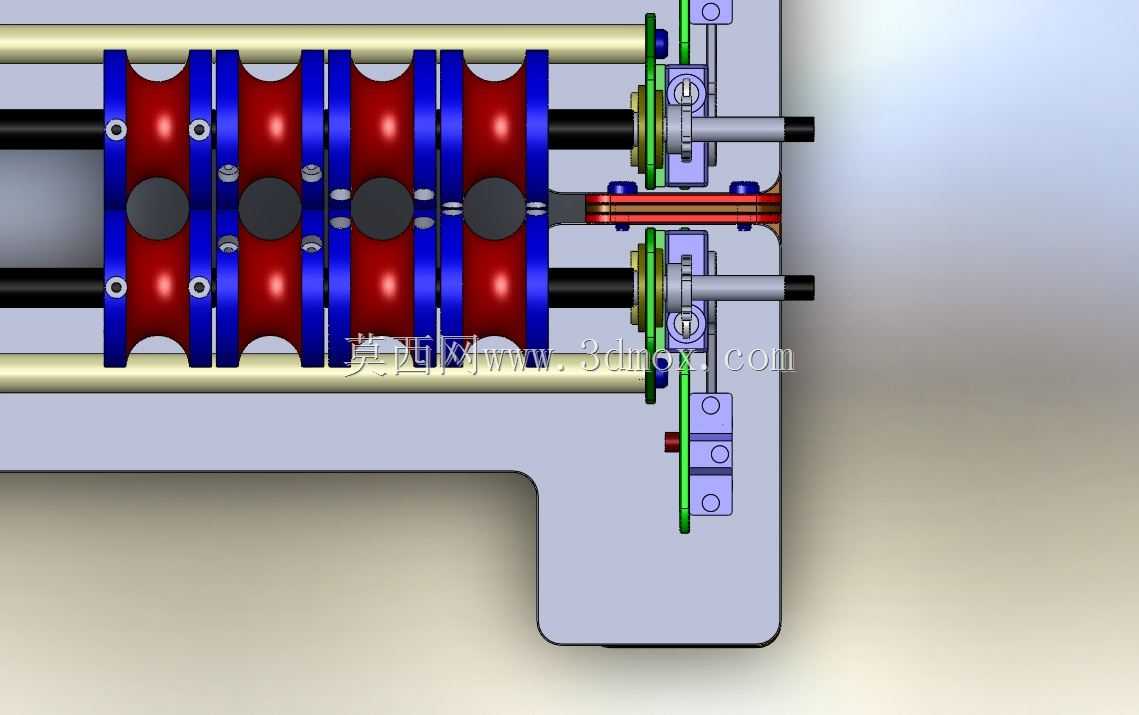

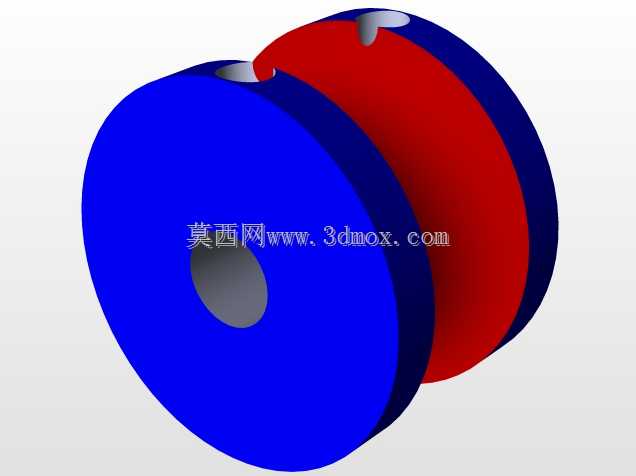

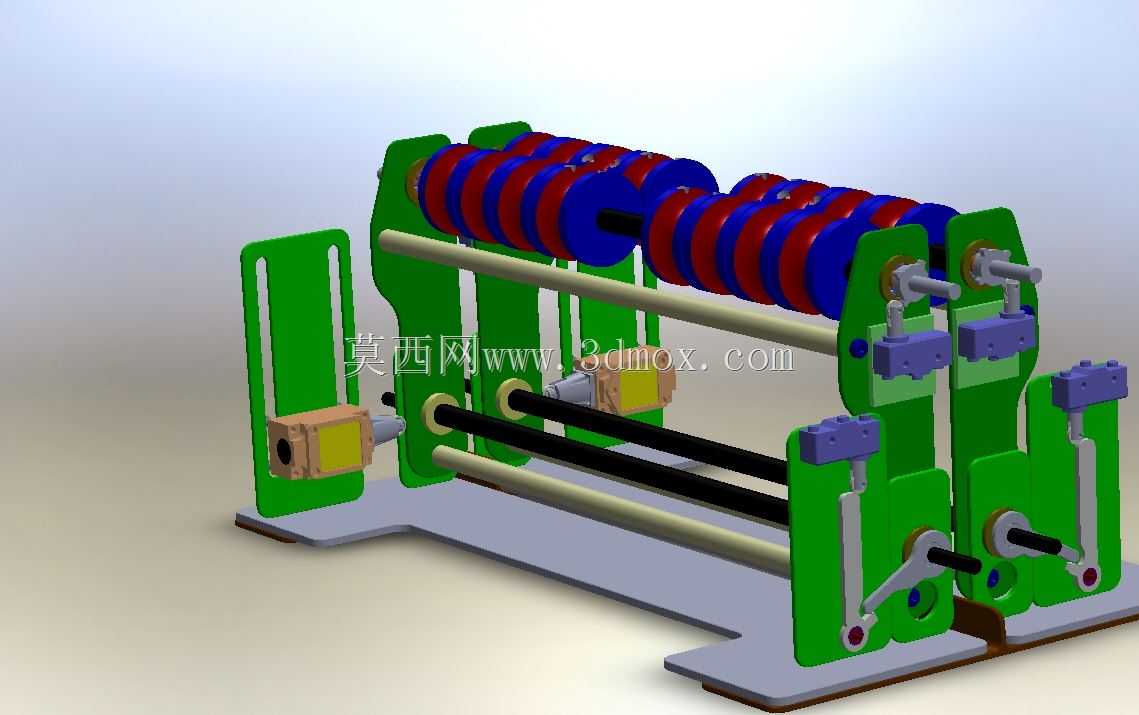

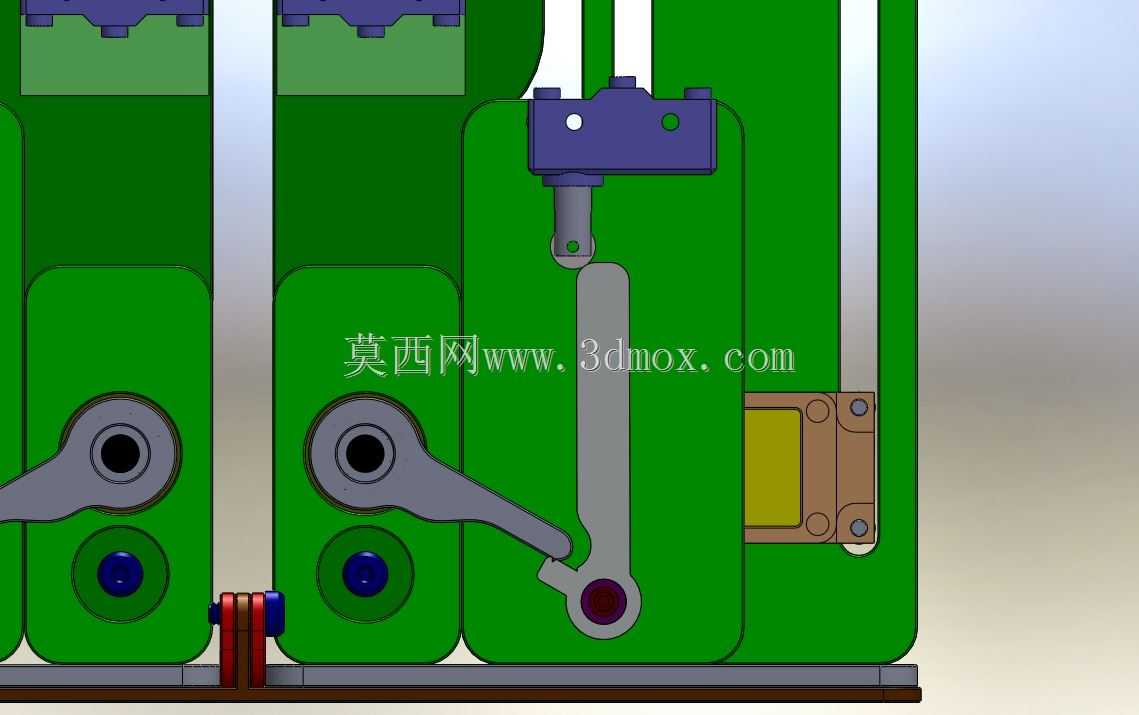

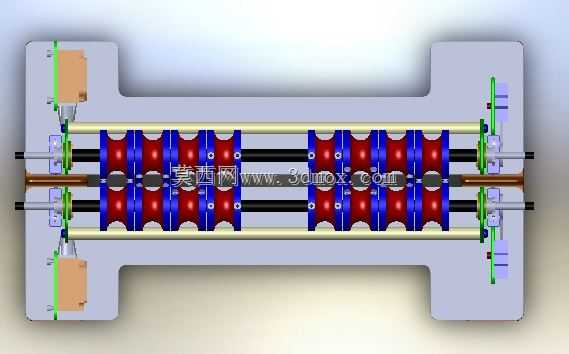

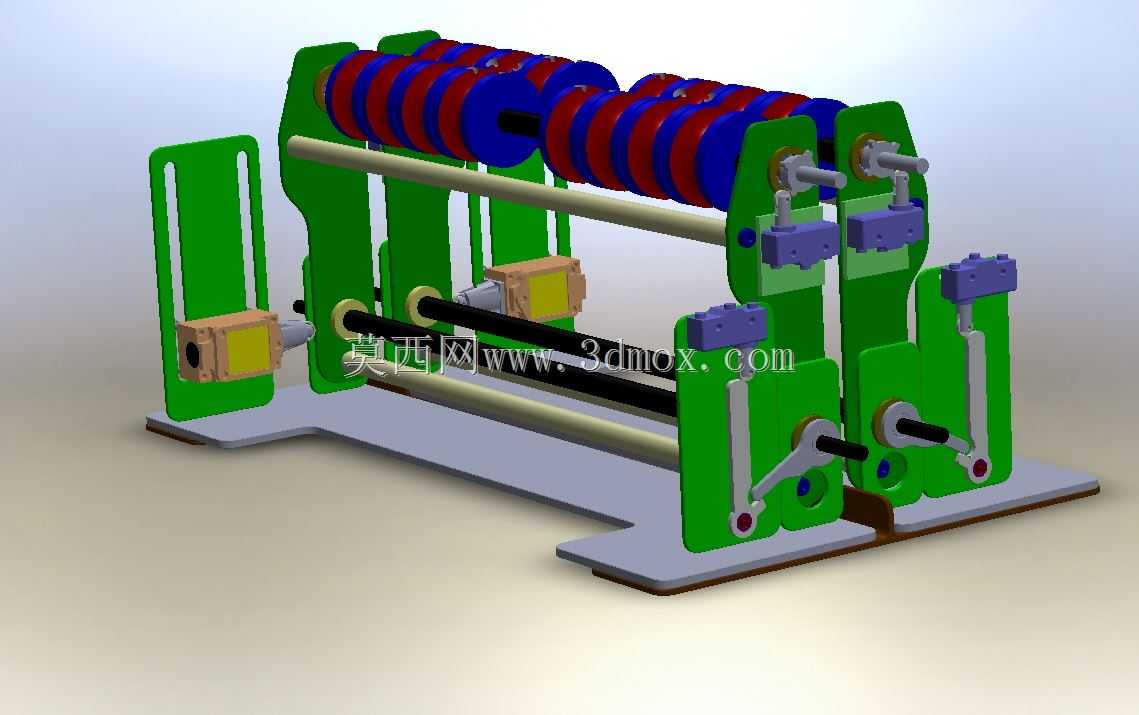

　　从功能特性上看，装置采用双侧立式支架作为承载主体，支架上预留了多组平行辊轴的安装位，上方带螺旋分绳槽的辊组直接对应卷筒的绳槽轨迹，钢丝绳从辊组的槽位间穿过，收放过程中辊组随绳体的轴向移动同步转动，既不会对绳体表面造成额外的滑动摩擦损伤，又能通过槽型的限位作用阻止绳体轴向窜动；下方平行布置的多根光轴形成了次级防护屏障，即便上方绳体出现瞬间跳动，也会被光轴阻挡，不会直接脱离卷筒绳槽范围。支架上集成的行程触发组件，能在绳体排布出现异常偏移时触发行程信号，反馈给起重设备的控制系统，及时切断起升动力，避免故障进一步扩大。从设计思路层面拆解，这套结构没有采用复杂的传动链，整体以对称式框架作为基础承载结构，双侧支架通过底部的安装底板连接成整体，

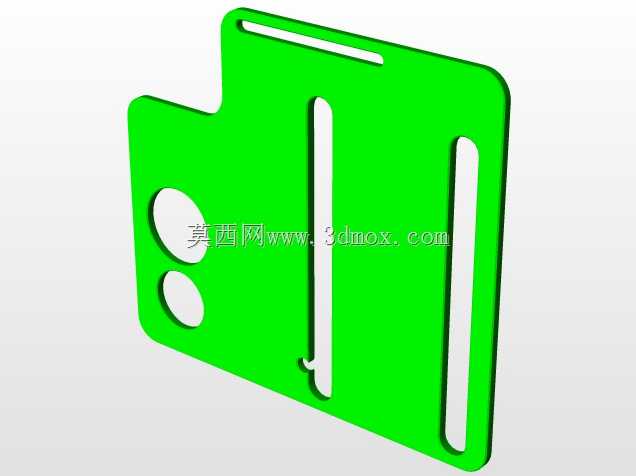

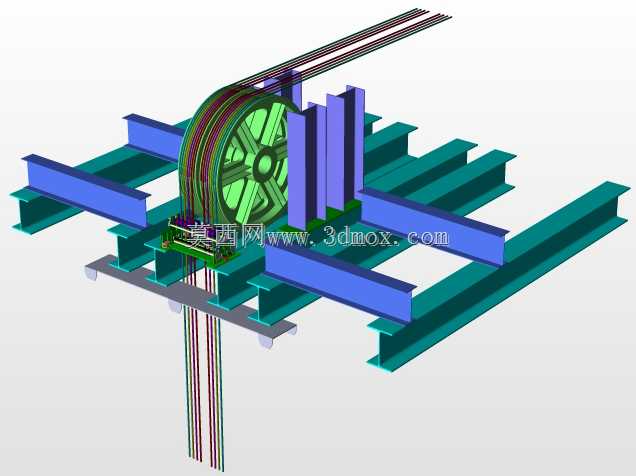

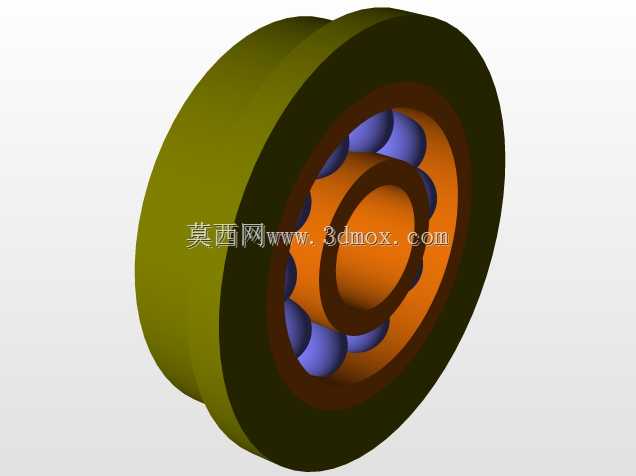

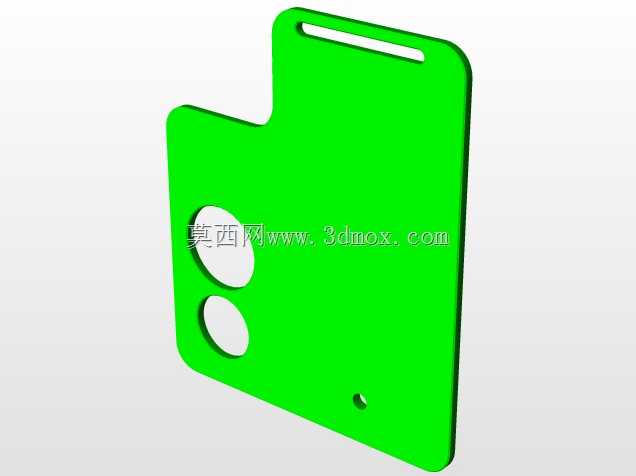

　　保证整体刚性的同时，也降低了加工与装配的难度；所有与钢丝绳接触的辊类零件都采用转动式结构，将滑动摩擦转化为滚动摩擦，尽可能减少对钢丝绳镀锌层或油膜的破坏，延长钢丝绳的实际使用寿命；支架上的安装孔位采用长圆孔设计，安装时可以根据不同规格卷筒的实际绳距、安装基准做微调，适配一定范围内的卷筒尺寸，不需要针对每一款卷筒重新设计支架结构，降低了配套适配的成本。关于安装边界与外形尺寸的匹配，这套装置的安装基准是卷筒两侧的轴承座安装面，底板的固定孔位需要与起重设备小车架上的预留安装面对应，安装时要保证限绳装置的辊组轴线与卷筒轴线保持严格平行，平行度误差需要控制在0.5mm/m以内，否则会出现绳体偏磨、槽位错位的问题；

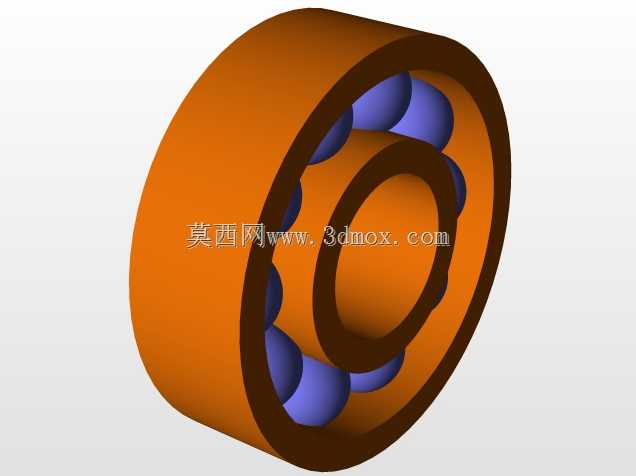

　　装置的整体宽度要匹配卷筒的有效缠绕长度，两侧支架的内侧间距需要比卷筒两端挡绳板的间距小10-15mm，避免辊组与挡绳板发生运动干涉；装置与卷筒外层钢丝绳的间隙需要控制在3-5mm，间隙过大会失去限位作用，间隙过小则容易在绳层叠加时挤压绳体，造成钢丝绳压溃变形。另外，装置上的所有转动辊轴都预留了润滑注油通道，日常维护时可以在不拆解装置的情况下完成轴承部位的润滑，适配起重设备高作业频次、长周期运行的维护需求；支架表面采用喷涂防锈处理，能适应户外工地、潮湿车间这类相对恶劣的作业环境，不会因为锈蚀导致辊组卡滞。在实际选型配套时，需要根据钢丝绳的直径匹配对应槽宽的分绳辊组，槽宽需要比钢丝绳公称直径大1-2mm，保证绳体在槽内可以自由滑动，同时不会出现过大的窜动间隙；针对大起升高度的多层缠绕卷筒，还可以调整下方防护光轴的数量与间距，提升对多层绳体的约束能力，避免底层绳体被上层绳体挤压错位。
