基础双卷边平板合页铰链结构设计

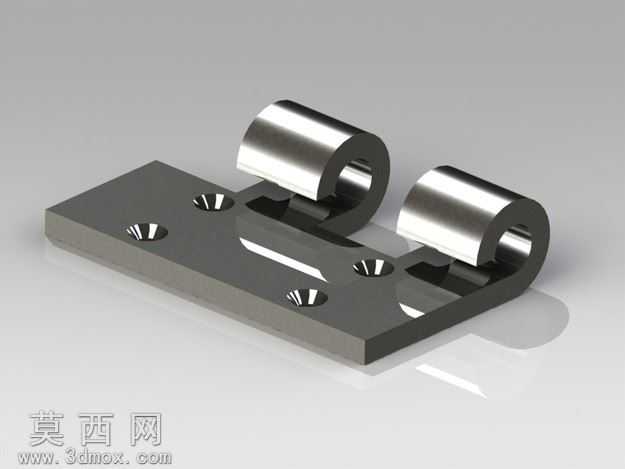

本作品为基础款平板双卷边铰链的三维参数化建模作品，建模过程以实际五金件生产的尺寸逻辑为核心依据，首先在三维建模环境中绘制底座平板的二维草图，精准定位四个沉头安装孔的中心位置，对沉头孔的锥面深度、通孔直径做符合标准紧固件安装要求的尺寸约束，完成草图后通过拉伸命令生成带均匀厚度的平板底座基体，同时对底座的棱边做符合冲压加工工艺的微小圆角处理，避免应力集中问题。随后针对铰链的两个对称卷边筒结构进行建模，先绘制单个卷边筒的环形截面草图，通过拉伸生成单个筒体后，以底座纵向中心线为对称轴做镜像操作，保证两个卷边筒的同轴度误差控制在建模精度允许范围内，同时对卷边筒与平板底座的衔接位置做平滑过渡处理，还原真实五金铰链冲压弯折后的衔接形态，避免建模出现生硬的直角拼接问题。材质与渲染环节，针对铰链不同部位的实际材质做区分设置：平板底座部分赋予哑光深灰色金属材质，调整材质的粗糙度参数模拟冷轧钢冲压后经发黑处理的表面质感，还原细微的金属颗粒纹理；两个卷边筒部分赋予抛光亮面金属材质，调高材质的反射率与环境光遮蔽参数，模拟不锈钢卷边经抛光处理后的亮面金属效果，同时在场景中添加柔和的漫反射光源与定向补光，调整光源角度突出卷边筒的圆柱曲面光影过渡，让渲染效果更贴近真实五金件的视觉质感。结构设计上遵循基础铰链的通用逻辑，平板底座的沉头孔设计可保证安装后螺丝头部完全沉入板面，不会出现凸起干涉门板开合的问题，两个同轴卷边筒预留了标准销轴的穿装间隙，可直接适配对应直径的连接销轴完成组装，该基础结构具备极强的拓展性，可通过复制该单元结构、调整底座尺寸、增加销轴限位结构等方式，快速衍生出不同承重规格、不同安装尺寸的铰链变体，可作为门窗五金、小型箱体连接件设计的基础结构母版使用，建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整孔位间距、板材厚度、卷边筒内径等核心尺寸，适配不同的应用场景。
