内燃机动力传动用连杆结构三维设计

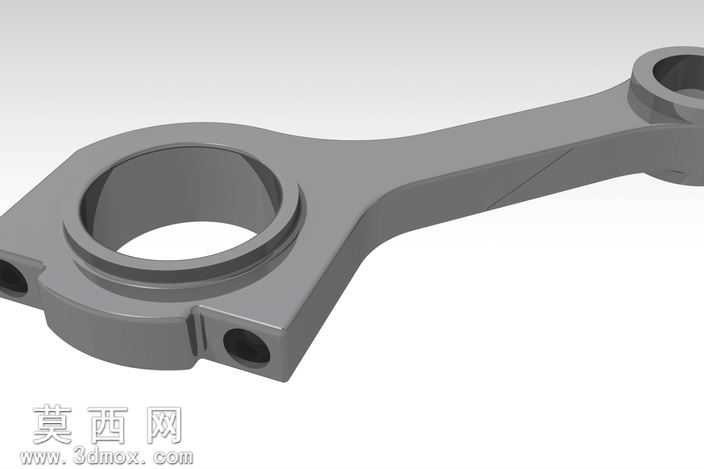

本作品为内燃机动力系统核心传动连杆的三维参数化建模成果，建模过程严格遵循机械设计规范与实际零件加工工艺要求，依托三维建模软件完成全特征构建。建模初期先梳理连杆的功能逻辑：连杆作为连接活塞与曲轴的关键传动件，需要将活塞承受的往复直线运动作用力传递给曲轴，转化为曲轴的旋转扭矩输出，因此整体结构需兼顾高强度、轻量化与抗疲劳性能。建模时首先绘制连杆的纵向对称基准面，以基准面为依托绘制大头孔、小头孔的中心距定位草图，确定两孔的孔径参数与中心距尺寸，其中大头端用于连接曲轴曲柄销，小头端用于连接活塞销，两孔的同轴度、圆柱度公差在建模阶段通过草图几何约束提前保证，避免后续装配出现干涉问题。杆身部分采用变截面工字形结构设计，建模时通过多截面实体命令完成过渡曲面构建，从大头端到小头端平滑收窄，既保证杆身的抗弯、抗扭刚度，又尽可能降低零件整体重量，减少往复运动过程中的惯性力。在细节特征处理上，大头端与杆身的过渡位置、小头端与杆身的连接位置均添加了符合工艺要求的圆角特征，避免应力集中导致零件工作过程中断裂失效；大头端侧面设计有定位凹槽与螺栓连接孔，用于连杆盖的装配定位，孔位的位置度通过阵列与尺寸约束精准控制，小头端内部预留了衬套安装的配合面，表面粗糙度要求在建模时通过材质渲染的质感区分进行体现。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数模拟锻造连杆的哑光金属质感，添加环境光与定向光源突出零件的结构轮廓与曲面过渡效果，多角度渲染展示连杆的整体形态与细节特征。整个建模过程完全参数化，所有尺寸均可通过参数表快速调整，可适配不同排量内燃机的设计需求，模型结构完整无缺失面，可直接用于后续的有限元受力分析、运动仿真以及工程图纸导出。
