钣金折弯式简易移动支撑构件

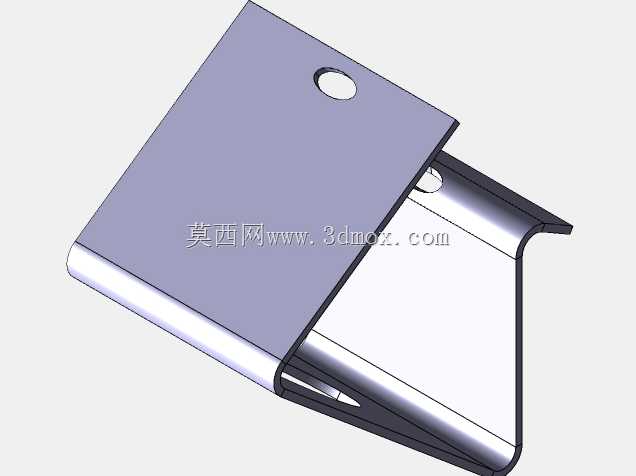

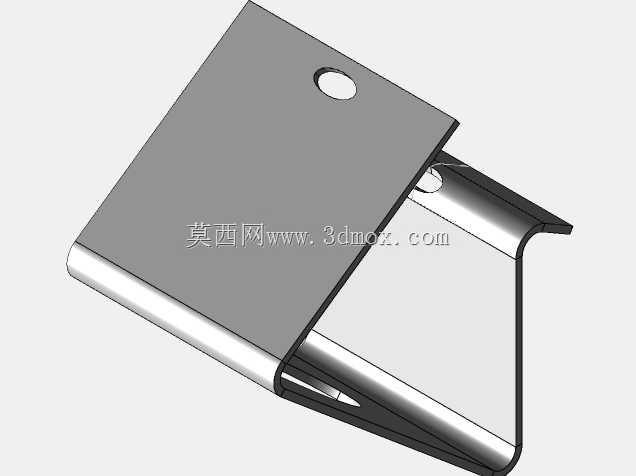

　　这类钣金折弯成型的移动支撑构件，多应用在轻型工业设备、工位器具、小型输送线的侧挂安装场景中，日常能在生产线旁的物料挂架、设备外置操作盒挂载、工位工具挂板的活动支撑位见到它的身影，核心作用是为挂载的小型部件提供可小幅移位的稳定支撑，同时依托钣金件自身的结构强度抵消挂载件的自重载荷，避免安装部位出现应力集中变形。从结构设计逻辑来看，整个构件采用单块钣金板一体折弯成型，没有额外的焊接拼接工序，生产时仅需通过数控冲床完成定位孔加工，再经折弯机一次压合成型，加工工序短，批量生产的一致性容易控制，也规避了焊接工序带来的变形、焊疤打磨等后续处理成本。构件上部的平板区域开有单处圆形安装孔，这个孔位是整个支架的核心安装基准，

　　安装时可通过螺栓穿过该孔与设备主体的预设安装位连接，孔位与平板边缘预留了足够的螺栓扳手操作空间，现场安装时不需要额外避让周边结构，普通套筒扳手就能完成锁紧操作。上部平板向下延伸的折弯边采用了大圆弧过渡设计，而非直角折弯，这个细节一方面是为了降低折弯处的应力集中系数，避免支架在承受偏载时折弯根部出现开裂，另一方面大圆弧的卷边结构也能消除钣金裁切后的锐边，防止现场安装调试人员被割伤，符合工业设备的安全设计要求。折弯形成的下部承托边带有向内收的斜向翻边，这个翻边结构相当于给承托面增加了一道加强筋，能在不增加板材厚度的前提下提升承托边的抗弯折能力，当挂载件放置在承托面上时，斜向翻边可以分散承托面的载荷，避免承托边长期受载出现向下塌腰的变形。

　　从安装边界来看，这类支架的整体外轮廓尺寸适配小型侧挂部件的安装需求，上部平板的宽度刚好覆盖常规小型操作盒、小型传感器安装座的底面尺寸，不会出现支架过大干涉周边其他管线、部件的情况，折弯后的垂直高度预留了足够的挂载件容纳空间，承托边的长度可以承托挂载件底部三分之二以上的接触面积，保证挂载后不会出现倾翻。在实际使用场景中，这类支架的安装孔预留了小幅的间隙调整量，松开固定螺栓后支架可以沿着孔位的间隙做小范围的位置调整，适配不同安装位置的对位需求，调整到位后锁紧螺栓即可完成固定，不需要额外加工定位销孔，对于需要频繁微调安装位置的轻型挂载部件来说，这种设计能大幅降低现场调试的工作量。从材料选型角度，这类支架一般采用冷轧钢板加工，

　　表面可根据使用场景做喷塑、镀锌处理，适配车间内的常规温湿度环境，即使在有少量切削液飞溅的机加工工位旁使用，也能具备足够的防锈能力。整个构件没有多余的可拆卸部件，长期使用过程中不会出现连接件松动脱落的问题，维护成本极低，仅需在日常设备巡检时检查固定螺栓的锁紧状态即可。在结构建模过程中，需要重点把控折弯处的内R角参数与板材厚度的匹配关系，折弯系数要根据所选板材的材质、厚度提前设置，避免展开后的下料尺寸出现偏差，导致折弯后安装孔位出现位置偏移，同时上部安装孔的中心到折弯边的距离要满足折弯机的下模避让要求，避免加工时孔位被模具挤压变形。承托边的斜向翻边角度需要结合挂载件的外形尺寸设置，角度过小会导致加强效果不足，角度过大则会占用过多的下部空间，干涉挂载件自身的管线连接。
