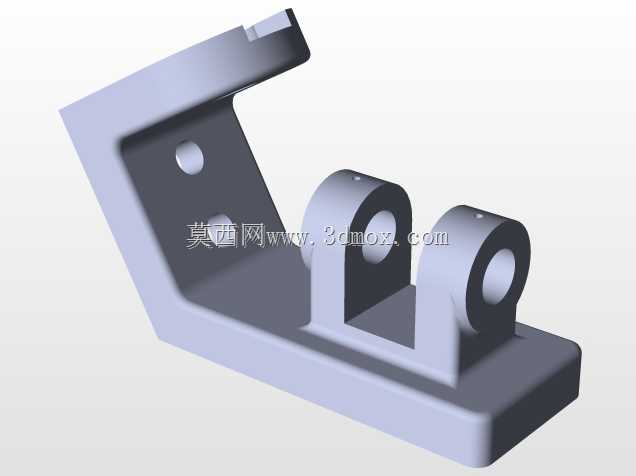

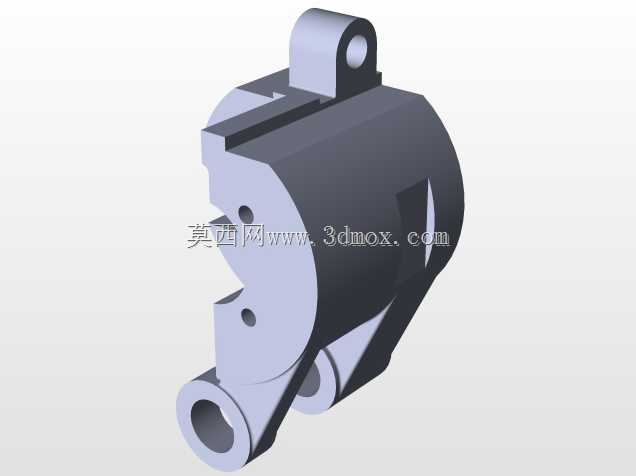

L型双铰耳安装固定支座结构

　　该支座属于设备连接支撑类结构件，在轻工自动化输送线、小型工装夹具台架、非标检测设备的工位调节模块中应用广泛，主要承担两个垂直安装面之间的载荷传递、铰接部件的转动支撑功能，可适配摆臂、连杆、张紧轮架等需要小角度往复摆动的组件安装需求。从结构设计逻辑来看，整体采用L型弯折的基体构型，垂直立板与水平底板通过大圆角过渡衔接，避免直角位置的应力集中问题，立板上部开设的沉头安装孔用于将支座整体固定在设备的竖直安装基准面上，沉孔设计可让紧固螺栓头完全埋入板件表面，不会突出干涉后续铰接部件的转动行程。水平底板作为整个支座的承载基础，平面度要求控制在0.1mm以内，保证安装后与设备台面的贴合度，避免出现装配翘曲导致的受力偏载。

　　立板内侧延伸出的两个平行铰耳座是核心功能结构，两个铰耳的同轴度公差控制在0.05mm范围内，保证穿入铰接销轴后，摆臂类部件转动时无卡滞、无偏磨问题；铰耳中心的通孔为销轴安装位，孔壁粗糙度要求达到Ra1.6，适配标准圆柱销轴的间隙配合需求，既保证转动灵活性，又能控制径向窜动量在合理区间。铰耳与L型基体的衔接位置设置了加厚的加强筋结构，筋板从底板表面一直延伸到铰耳下部，可有效抵消铰接部件受载时对铰耳产生的倾覆力矩，避免长期往复载荷下铰耳根部出现疲劳断裂问题。从安装边界来看，水平底板的长度方向预留了足够的安装避让空间，垂直立板的高度可适配常规厚度的设备壁板安装，两个铰耳之间的间距可匹配厚度在20mm以内的摆臂类部件安装，

　　铰耳中心到底板安装面的高度尺寸经过校核，保证铰接部件摆动到下极限位置时，不会与底板表面发生碰撞干涉。设计过程中针对壁厚做了均匀化处理，整体壁厚保持在5mm左右，既满足结构强度要求，又能避免注塑或铣削加工时出现壁厚不均导致的变形问题；所有外露棱边都做了R1的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员，同时也能减少应力集中点。在实际工况适配中，该支座可承受的静态径向载荷不低于2kN，可满足大部分小型非标设备的铰接支撑需求，若用于有冲击载荷的工况，可通过更换更高强度的材料、加大铰耳销轴直径的方式做适配改型，基础结构的安装孔位、铰耳位置不需要做大幅调整，具备较好的改型通用性。
