JCB挖掘装载机动臂铲斗作业装置结构

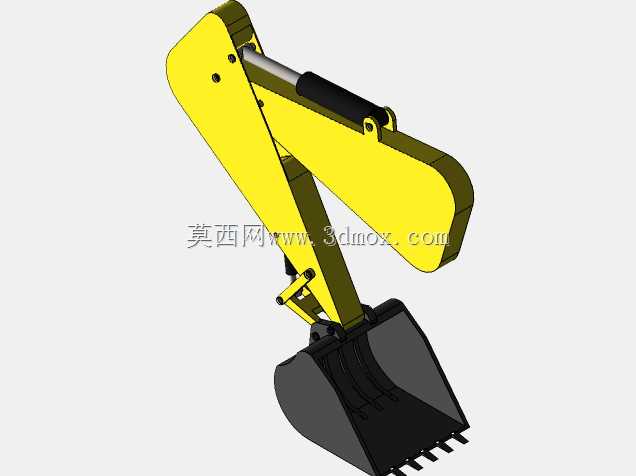

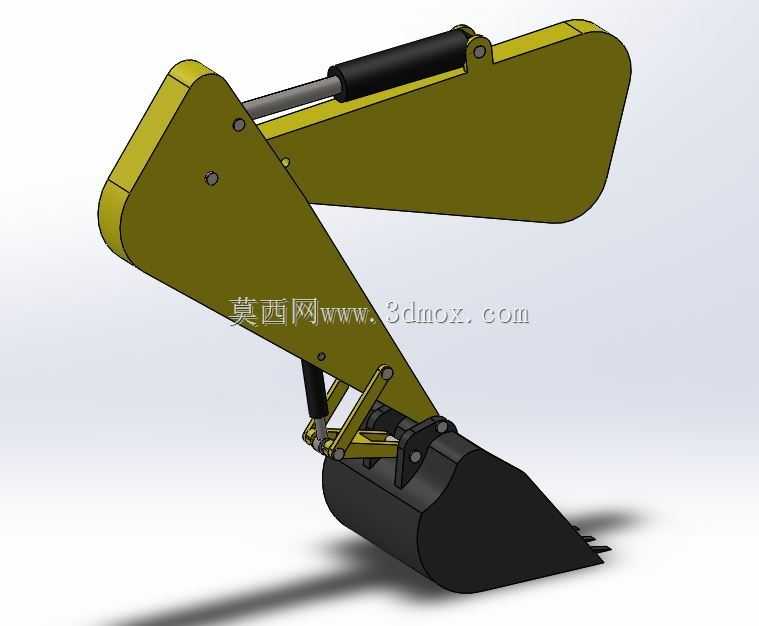

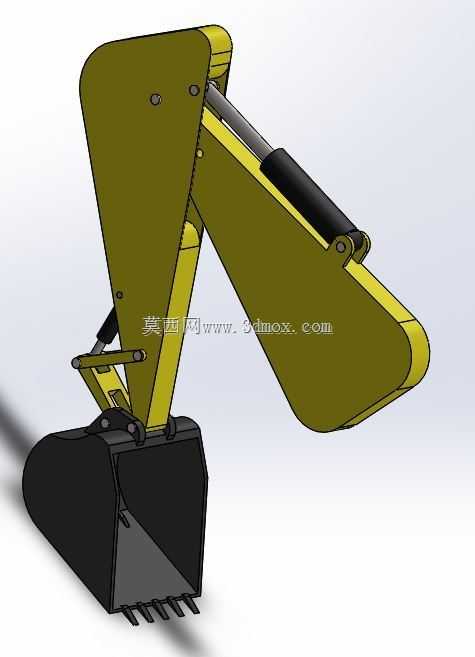

　　这套作业装置适配挖掘装载机的前端挖掘作业端，主要面向小型土方施工、市政管线抢修、农用水利开挖、厂区零散物料转运这类作业场景，区别于大型履带挖掘机的重载作业定位，这类装置更侧重狭窄场地的灵活作业能力，能在巷道、小区绿化带、农田田埂这类大型设备无法进入的区域完成挖掘、装载、整平作业。从结构组成来看，整套装置包含弯板式动臂、中间斗杆、挖斗本体以及两组驱动液压油缸，动臂采用变截面箱型弯板结构，上翼缘与下翼缘的弯折弧度经过作业轨迹校核，在保证最大挖掘深度的同时，能让斗杆收回到位时挖斗贴近机身，减少运输状态下的整体外伸长度，避免狭窄场地转场时发生剐蹭。斗杆与动臂的铰接点位置经过载荷分布优化，将挖掘作业时的最大弯矩点落在动臂箱型截面的加厚区域，

　　减少长期重载作业下的结构疲劳变形，铰接位置采用镶套式销轴连接，衬套预留润滑脂注油通道，日常维护时可直接在外部注油嘴加注润滑脂，无需拆解铰接结构。驱动油缸的布置采用上置式安装，油缸缸筒端铰接在动臂上翼缘的安装座上，活塞杆端铰接在斗杆的驱动耳板上，这种布置方式能让油缸在作业过程中远离地面的碎石、泥水溅射，减少活塞杆表面的划伤概率，延长油缸密封件的使用寿命，同时油缸的伸缩行程匹配斗杆的摆角范围，保证斗杆从最大外伸到完全收回的过程中，油缸不存在死点位置，不会出现机构锁死的情况。挖斗部分采用弧面斗型设计，斗唇位置加厚并预留斗齿安装槽，斗齿采用楔块式固定结构，磨损后可快速更换，无需切割焊接，斗背位置设置加强筋板，对应挖掘时物料对斗体的冲击载荷，

　　避免长期铲挖硬质物料时斗体出现开裂变形。设计过程中首先明确了安装边界，整套装置的根部铰接点尺寸匹配JCB系列挖掘装载机的前端动臂安装座，铰接孔的同轴度公差控制在0.1mm以内，保证安装后动臂摆动无卡滞，液压管路的走向沿动臂侧面的管夹固定，管路预留足够的弯曲余量，适配动臂全角度摆动时的拉伸量，不会出现管路拉扯、弯折憋压的问题。从作业性能来看，这套结构的最大挖掘半径匹配小型挖掘装载机的作业定位，能够覆盖机身前方3米范围内的作业区域，最大挖掘深度可满足常规管线埋设的开挖需求，斗容匹配整机的液压系统流量，不会出现因负载过大导致的动作迟缓、系统憋压问题。结构建模过程中对所有铰接位置做了运动仿真校核，模拟了从地面挖掘、举升、卸料的全流程动作，

　　验证了各个部件在运动过程中不存在干涉，尤其是动臂举升到最高位置、斗杆完全收回时，斗杆与动臂、油缸与动臂翼缘之间预留了足够的安全间隙，避免作业过程中部件碰撞。另外考虑到户外作业的涂装防护需求，所有结构件的外露表面都预留了涂装厚度余量，焊接位置做了倒角处理，避免焊接应力集中，安装座的焊接位置采用满焊工艺，焊后做去应力处理，减少长期载荷下的焊缝开裂风险。对于日常维护的便利性设计，所有销轴的端部都设置了拆卸螺纹孔，更换衬套或者销轴时可通过螺栓顶出，无需使用大锤敲击拆卸，降低维护难度，润滑点的位置都设置在便于操作的外侧，操作人员站在地面即可完成所有注油维护作业，无需攀爬设备。
