JCB装载机前端铲斗及连杆工作装置

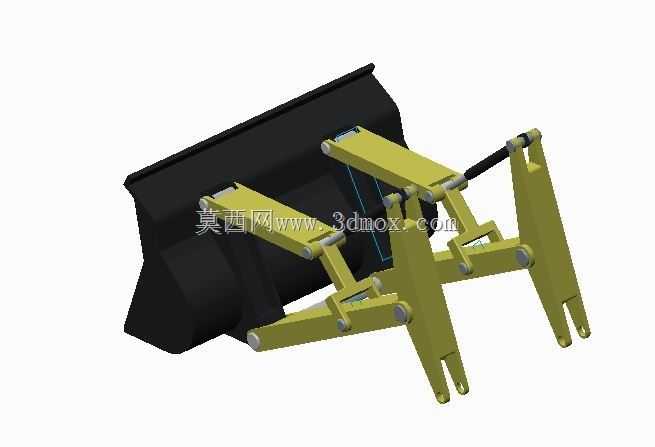

　　该套工作装置对应JCB系列滑移或小型装载机的前端作业属具，核心适配土方转运、散料堆垛、厂区清渣、基建场地平整这类高频作业场景，在市政养护、小型土石方工程、农牧场物料转运、厂区废料清理工况中，这类属具的作业灵活性直接决定整机的作业效率。整套装置由铲斗本体、动臂连杆组、液压油缸安装支座、车架连接耳板几部分构成，设计时优先考虑了铲掘工况下的受力传递路径，避免局部应力集中导致的结构开裂。

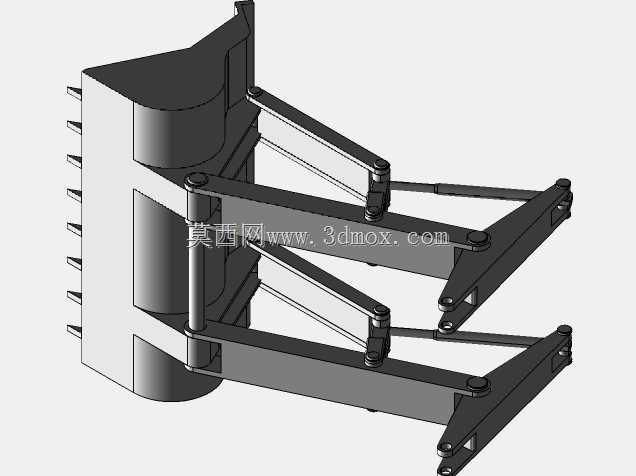

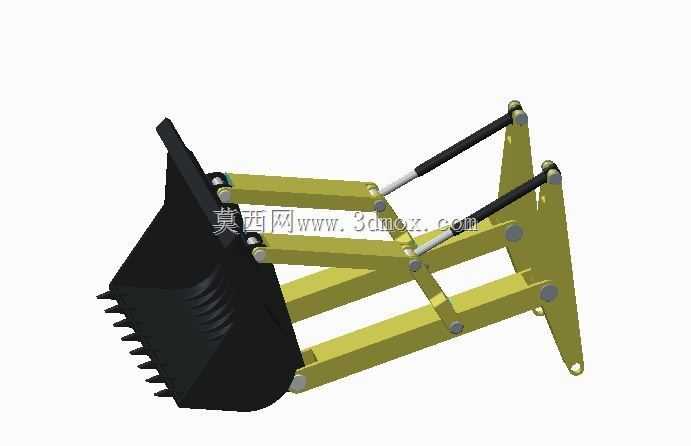

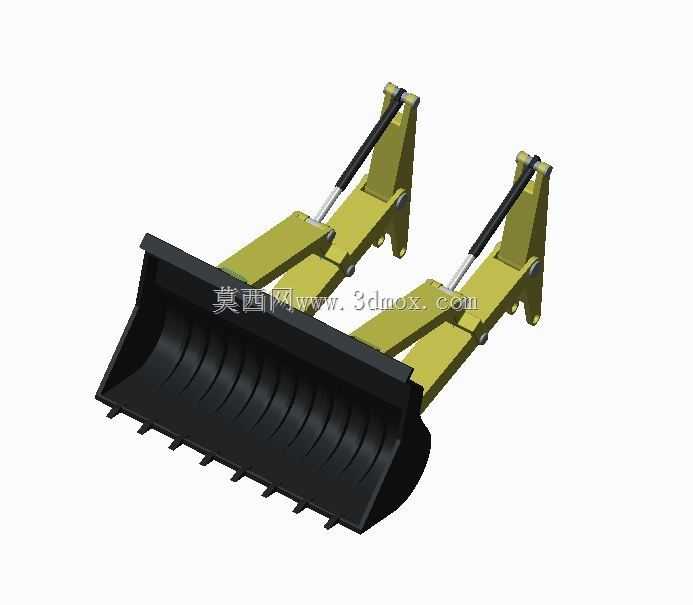

　　铲斗本体采用弧形斗背设计，斗唇位置排布带齿尖的斗齿结构，齿尖采用突出式安装，切入料堆时能有效降低插入阻力，斗底的圆弧过渡段匹配卸料时的物料滑落角度，减少粘性物料的粘附残留；斗侧的加强筋板沿受力方向布置，在偏载铲装时能抵消侧向弯矩，避免斗体变形。动臂部分采用平行四边形连杆结构，这种结构的核心优势是铲斗在举升全过程中能保持接近水平的姿态，举升时不会出现物料撒漏，不需要操作人员频繁调整铲斗角度，降低操作强度的同时提升了转运过程的稳定性。

　　设计阶段对安装边界做了明确的约束：车架连接端的两组耳板孔位同轴度公差控制在0.1mm以内，适配主机的连接销轴尺寸，避免安装后出现卡滞或旷量；液压油缸的上下铰接点位置经过运动仿真校核，全行程动作中不存在机构干涉，油缸的伸缩行程匹配铲斗从下挖位置到最高卸料位置的全角度转动需求，收斗角和卸料角都符合工程实际作业要求，收斗时能保证满斗率，卸料时斗体下翻角度足够，物料能完全卸净。

　　连杆铰接点全部采用销轴连接结构，铰接位置预留了润滑脂注油通道，日常维护时可以直接在外部加注润滑脂，减少铰接副的磨损，延长部件使用寿命。动臂的截面采用箱型焊接结构，在保证结构强度的前提下尽可能降低自重，减少前端工作装置的偏载重量，提升整机的载荷余量。斗齿采用可更换式设计，齿座焊接在斗唇位置，齿尖通过锁销固定，磨损后可以单独更换齿尖，不需要整体更换斗体，降低后期使用成本。

　　实际作业中，这套装置的动作逻辑是：动臂油缸控制整个工作装置的举升和下降，转斗油缸控制铲斗的收斗和翻斗动作，两组油缸配合完成插入料堆、收斗装满、举升转运、高位卸料、下落复位的完整作业循环。设计时针对偏载工况做了强化，单侧铲掘时，动臂的横向加强筋能将局部载荷分散到整个连杆结构上，避免单侧动臂出现过载变形。所有铰接点的衬套采用耐磨铜合金材质，配合定期润滑，能适应高粉尘、高负荷的作业环境，减少铰接位置的间隙旷量，保证动作精度。

　　从安装适配性来看，整套装置的连接尺寸完全匹配对应型号JCB主机的前端接口，不需要额外改装连接支架，直接通过销轴固定即可完成安装，液压管路接口也和主机的液压输出端对应，接好管路后排气即可正常作业。结构设计时充分考虑了野外作业的维修便利性，所有易损件都采用标准件，斗齿、销轴、衬套都可以在常规工程机械配件渠道采购，不需要定制特殊配件，降低运维难度。
