计算机处理器用平行鳍片式散热结构

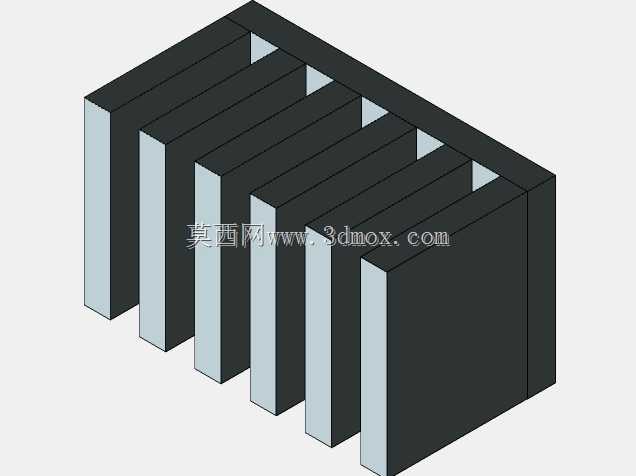

　　在桌面级计算机、工控机、嵌入式计算设备的硬件散热体系里，处理器作为核心运算单元，满载运行时的热流密度可达到每平方厘米数十瓦，若不能及时将核心热量导出扩散，会触发处理器降频保护，直接拉低整机运算效率，严重时还会造成硬件不可逆损坏，这类平行鳍片式散热结构就是针对处理器散热需求开发的被动散热基础构件。从结构设计逻辑来看，该构件采用等间距平行鳍片阵列布局，鳍片与底部基座为一体化成型结构，不存在额外的接触热阻，热量从处理器顶盖传导至基座后，可快速均匀分散到每一片鳍片表面，依靠鳍片之间形成的平行通风道，引导气流沿鳍片延伸方向流动，通过对流换热将热量带走。设计过程中需要平衡多重约束：首先是鳍片间距的取值，间距过窄会提升风阻，

　　降低低转速风扇下的通风量，间距过宽则会减少有效换热面积，浪费结构空间，常规桌面处理器应用场景下，鳍片间距通常控制在2-5mm区间，兼顾自然对流与强制风冷的换热效率；其次是鳍片的厚度设计，过薄的鳍片虽然能在有限体积内容纳更多换热面，但会提升加工难度，同时降低鳍片自身的热传导效率，热量无法顺利抵达鳍片顶端，造成换热面积浪费，过厚则会压缩通风道空间，减少鳍片总数量。从安装边界来看，这类散热结构的底部基座平面度需要控制在0.02mm以内，安装时配合导热介质填充处理器顶盖与基座之间的微观空隙，降低接触热阻，整体外形尺寸适配主流台式机处理器的安装孔位，基座覆盖范围完全匹配处理器顶盖面积，不会出现边缘悬空导致的压力不均问题。

　　鳍片的高度设计需要匹配机箱内部的散热空间，避免与内存、主板供电散热片产生安装干涉，同时鳍片的边缘做了钝化处理，防止安装过程中割伤操作人员，也避免长期使用后积灰在锐边处形成难以清理的污垢堆积。在实际应用场景中，这类结构既可以搭配轴流风扇组成强制风冷散热模组，用于普通消费级桌面处理器，也可以单独作为被动散热构件，用于无风扇工控机、静音办公主机等对噪音有严格要求的场景，依靠机箱内部的自然空气循环完成换热。设计阶段需要考虑材料的导热特性，通常选用导热系数较高的铝合金作为基材，兼顾轻量化与导热性能，相比纯铜材质，铝合金的密度更低，整体重量更轻，不会对主板处理器插座造成过大的长期静压力，避免主板变形。结构的力学性能也需要纳入设计考量，

　　鳍片阵列的整体抗形变能力要满足安装过程中的压力要求，在常规安装扣具的压力下，鳍片不会出现弯折变形，保证通风道的规整性，长期使用过程中，也不会因为温度循环产生结构形变，导致基座与处理器之间出现接触间隙。从热设计的角度，这类平行鳍片结构的换热效率计算需要结合风道流向，当气流方向与鳍片延伸方向平行时，风阻最低，气流可以顺利穿过整个鳍片阵列，带走每一片鳍片表面的热量，相比交错式鳍片结构，平行布局的风阻更低，对风扇风压的要求更小，更适合低转速静音风扇的搭配场景。在三维建模过程中，需要严格控制鳍片的平行度公差，保证每一片鳍片的间距均匀，避免出现局部间距过小导致的风阻突增，同时基座与鳍片的过渡区域要做圆角处理，减少应力集中，提升结构的整体强度，也优化热传导路径，减少热量在过渡区域的传递阻力。
