圆柱形管道夹持固定支座结构设计

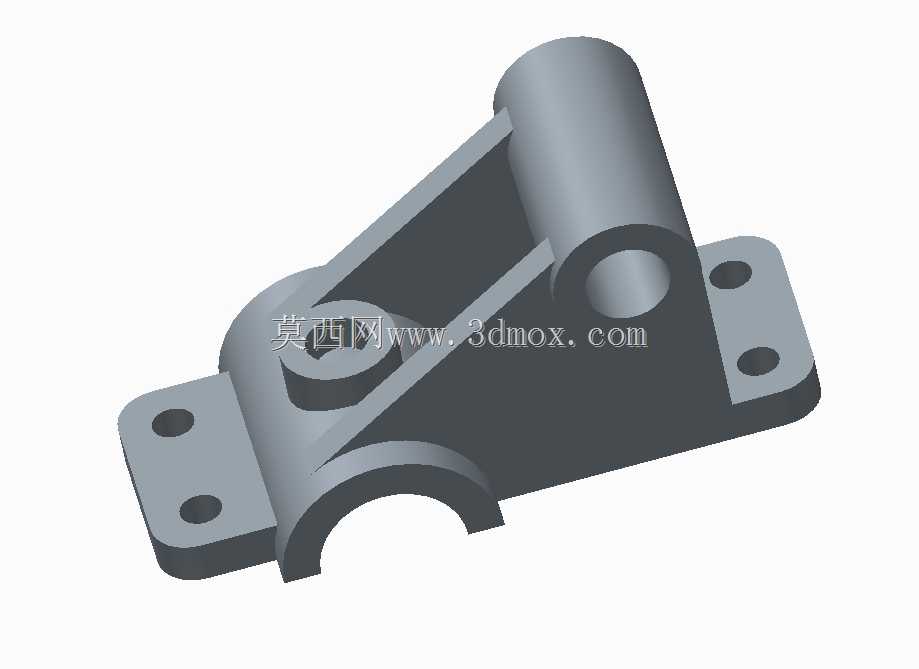

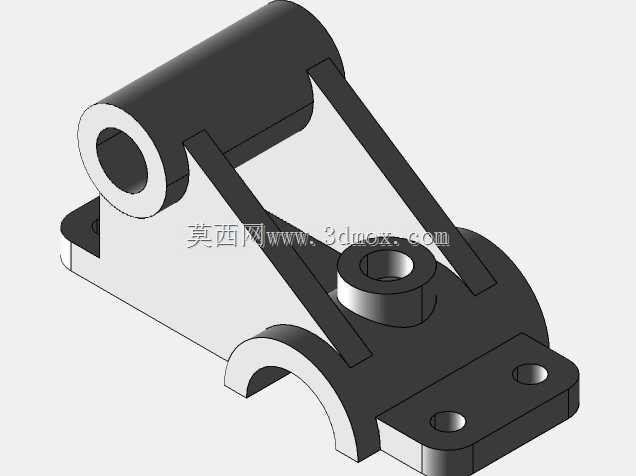

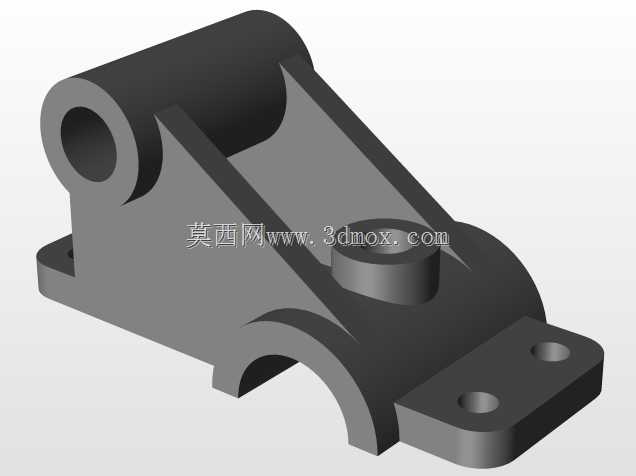

　　在流体输送管路布设、小型液压气动管线排布的现场工况里，这类管道夹持固定件是管路系统里不起眼但直接影响运行稳定性的基础构件，很多现场管路出现的振动磨损、接口渗漏问题，追根溯源往往是固定支座的选型或结构设计没匹配实际安装边界。从结构细节来看，这个夹持件采用分体式抱合的基础逻辑，下半部分是带半圆弧形卡口的承托结构，上半部分对应设置同轴的半圆弧压合面，两者扣合后形成完整的圆形夹持腔，刚好贴合圆柱形管道的外圆柱面，相比单侧顶紧的固定方式，这种环抱式结构能让夹持力均匀分布在管道接触环面上，不会出现局部应力集中压伤薄壁管道的问题，也能避免管道长期受单侧挤压力出现圆度变形影响通流效率。两侧延伸出的安装翼板是整个构件的承载基础，

　　每侧翼板上开设两个同轴的螺栓过孔，四个安装点位形成矩形的固定支撑面，相比两点固定的结构，四点固定的抗倾覆、抗侧向滑移能力更强，哪怕管路内存在流体脉动带来的周期性振动，也能保证支座和安装基面之间不会出现连接松动。安装翼板和主体夹持结构之间设置了三角形的加强筋结构，筋板从翼板上表面一直延伸到上部筒状结构的侧壁，这个细节设计是考虑到当管道存在垂直方向的载荷或者热胀冷缩带来的轴向推力时，筋板可以分散主体结构和翼板连接处的应力，避免长期交变载荷下出现焊缝断裂或者结构开裂的问题，很多早期的简易管夹就是因为缺少这个加强结构，在大管径管路的长期运行中容易出现翼板弯折失效的问题。上部的筒状铰接结构是这个固定装置区别于普通刚性管夹的核心设计，这个带同轴通孔的筒状结构可以穿装铰接销轴，让整个夹持部分能够绕销轴轴线做小角度的偏转，这个设计主要是用来补偿管道安装时的角度偏差，同时在管道出现热胀冷缩带来的微量位移时，能够通过小角度转动释放应力，避免刚性约束带来的管路附加应力，尤其在输送温度变化较大的流体管路中，这种带铰接余量的固定结构能大幅降低管路接口处的应力集中，减少渗漏风险。从安装边界来看，设计时需要重点核对几个核心尺寸：首先是下部半圆卡口的内径尺寸，必须和待夹持管道的外径保持合理的公差配合，间隙过大会导致夹持松动，过盈量太大则会导致装配困难甚至压伤管道外壁；其次是两侧翼板上安装孔的中心距，这个尺寸需要和安装基面上的预埋螺栓或者预留孔位完全匹配，

　　否则现场安装时会出现孔位错位无法装配的问题；再者是上部铰接孔的轴线和下部夹持腔轴线的平行度，这个形位公差会直接影响铰接转动的顺畅度，如果平行度超差，穿装销轴后会出现卡滞，无法实现角度补偿的功能；最后是整个构件的总高度，也就是从安装翼板的下底面到上部铰接筒最顶端的垂直距离，这个尺寸决定了管道安装后的中心高度，在多管路并行排布的场景里，这个尺寸的一致性会直接影响管路排布的整齐度，也会影响后续管路对接的同轴度。在实际应用场景中，这类固定装置不仅可以用在常规的工业流体管路上，在小型设备的气动管线、液压站的外接管路、通风系统的圆形风管固定场景中都能适用，相比市面上常见的冲压成型薄管夹，这种一体结构的夹持支座刚性更强，承载能力更大，

　　适合用在管径偏大、管路振动较强的工况中，比如空压机站的输气管路、水泵出口的高压水管路这类存在持续振动的位置，普通薄管夹长期使用容易出现螺栓松动、夹体变形的问题，这种带加强筋的结构能更好地抵抗振动带来的连接失效。设计时还需要考虑不同工况的材质适配，如果是用在普通室内干燥环境，采用常规碳素钢做表面喷塑处理就能满足防锈需求；如果是用在户外或者有腐蚀介质的环境，比如化工车间的管路、室外给排水管路，则需要更换不锈钢材质或者做热镀锌表面处理，提升构件的耐腐蚀能力，延长使用寿命。另外，夹持腔的内壁可以根据实际需求增设橡胶减震垫，在夹持管道时既能增加摩擦力提升夹持可靠性，还能吸收管道传递的振动，降低振动向安装基面的传递效率，进一步提升整个管路系统的运行稳定性。在建模过程中，需要特别注意各个圆弧过渡处的圆角处理，尤其是夹持腔和筋板连接的位置、翼板和主体连接的位置，不能出现尖锐的直角棱边，这些位置在受力时是应力集中的高发区域，合理的圆角过渡可以有效分散应力，提升构件的疲劳强度，避免长期受力下出现裂纹。同时，安装孔的位置需要预留足够的螺栓装配空间，要考虑螺栓穿装时的扳手操作空间，不能出现孔位距离侧壁太近导致扳手无法就位的问题，这些细节虽然不影响构件的主体功能，但会直接影响现场装配的效率，是结构设计中不能忽略的实操性细节。
