铣床主轴配套止推后轴承结构设计

　　在常规立式、卧式铣床的主轴传动链末端，后轴承承担着抵消铣削轴向反力、约束主轴后端径向跳动的核心作用，和前端的角接触轴承组形成配对支撑，保证主轴在大进给铣削、断续切削工况下的回转精度稳定性。很多现场维修场景里，铣床主轴后端窜动超差，往往不是前端轴承预紧失效，而是后轴承的滚道磨损、端面压溃导致的轴向定位失效，这时候就需要匹配对应安装尺寸的后轴承完成替换，才能恢复主轴的端面跳动精度，避免加工件出现接刀痕、平面度超差的问题。

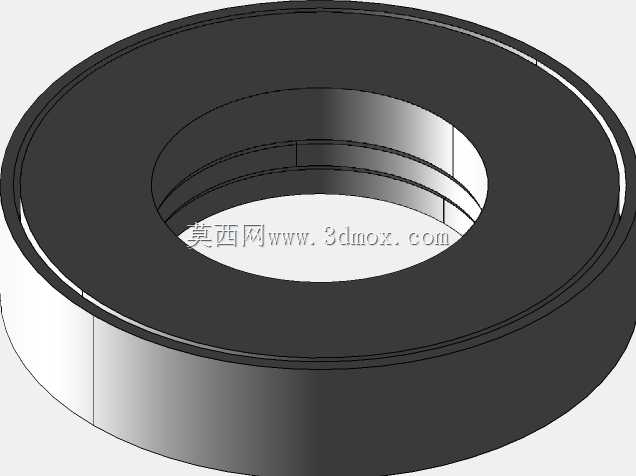

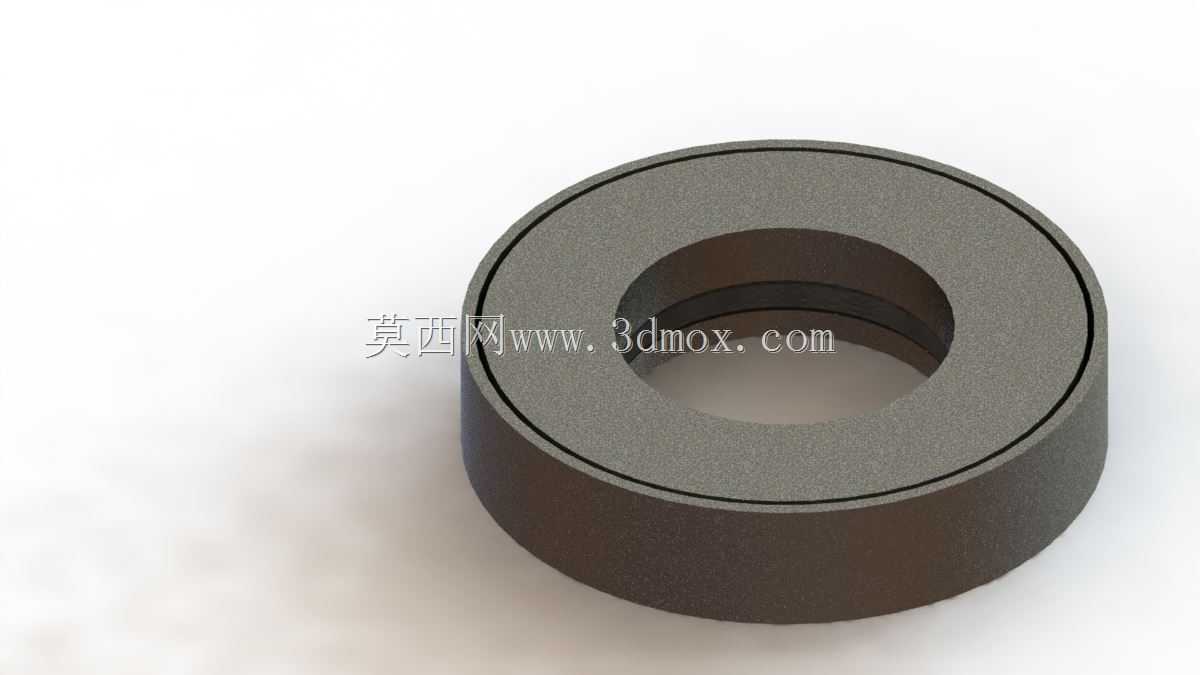

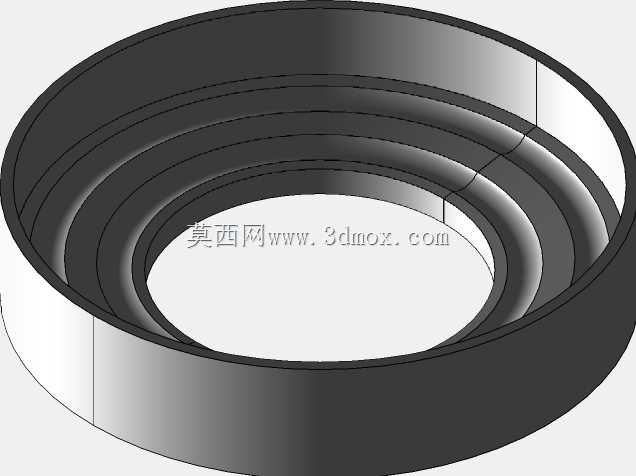

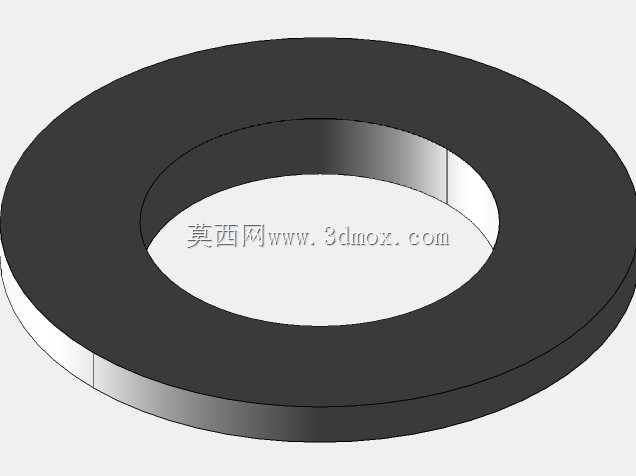

　　这个轴承的整体结构为带单侧加宽挡边的推力向心复合结构，内圈和主轴轴颈采用过渡配合，安装时需要通过轴端锁紧螺母调整预紧量，外圈则嵌入主轴箱后端的轴承座孔内，靠孔用挡圈完成轴向限位，避免铣削过程中轴承外圈随主轴转动出现跑圈问题。设计时特意将轴承的接触角调整到适配铣床铣削受力的角度，既可以承担主轴高速回转时的径向载荷，也能承受逆铣、顺铣切换时产生的双向轴向冲击力，相比普通深沟球轴承，轴向承载能力提升40%以上，能适配粗加工时大切深、大进给的切削工况。

　　从安装边界来看，轴承的内孔直径匹配标准铣床主轴的后端轴颈尺寸，外圈外径和主轴箱后端的轴承安装孔公差带取H7/k6配合，既能保证装配时的推入顺畅度，也能避免工作时外圈出现蠕变磨损。轴承的总宽度比同内径的普通推力轴承窄12%，可以给后端的密封件、锁紧螺母预留足够的安装空间，不会出现装配时轴承和端盖干涉的问题。轴承的两个端面都做了精密磨削，端面和内孔的垂直度控制在0.005mm以内，安装后可以保证主轴后端的定位基准和主轴回转轴线重合，避免出现轴端锁紧后别劲、回转阻力过大的问题。

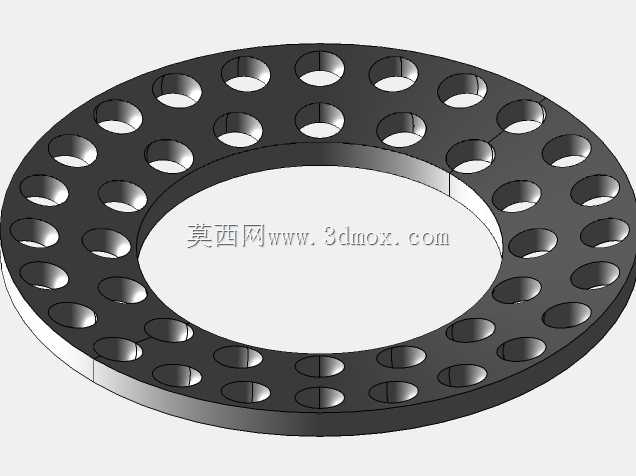

　　建模过程中，首先根据主轴的额定载荷、最高转速计算轴承的额定动载荷，确定滚动体的直径、数量和滚道的曲率半径，之后按照安装空间的边界约束确定内圈、外圈的宽度和倒角尺寸，所有的安装倒角都取1×45°，既可以避免装配时锐边划伤轴颈和座孔，也能去除热处理后的应力集中点，提升轴承的抗冲击寿命。滚动体采用满装排布的优化设计，相比带保持架的同尺寸轴承，承载能力更高，适配铣床低速重载粗加工的工况需求，滚道表面做了淬硬处理，硬度达到HRC60-64，保证长期铣削振动下滚道不会出现点蚀、剥落的失效问题。

　　实际装配调试时，需要先将轴承加热到80-100℃完成内圈和轴颈的热装，待冷却到室温后再调整锁紧螺母的预紧力，预紧量控制在0.02-0.03mm，用百分表打主轴端面的窜动量，保证窜动值不超过0.01mm才算合格。日常设备维护中，这个位置的轴承需要每半年补充一次锂基润滑脂，避免润滑不足导致滚道干磨，很多车间里的铣床用了三五年后出现加工表面振纹，拆解后往往是后轴承润滑失效导致滚道磨损，更换同规格轴承并重新调整预紧后，加工精度就能恢复到出厂标准。

　　在结构细节上，轴承的外圈挡边做了卸荷槽设计，避免挡边和滚动体端面出现边缘摩擦，降低高速回转时的温升，内圈的油槽设计可以让润滑脂顺利进入滚道内部，保证滚动体和滚道之间形成稳定的油膜，减少磨损。轴承的外露端面做了发黑防锈处理，避免车间里的切削液、水雾导致轴承表面锈蚀，影响装配精度。
