立式结构斯特林热力发动机结构设计

　　这款立式布置的斯特林发动机结构，在小型动力演示、科教实验场景中有着很高的适配性，不少高校热工实验室会采用同构型装置作为热力学循环的具象演示载体，能让学习者直观观察外燃式热机的完整做功过程，区别于常见的内燃机结构，它不需要燃料在缸内爆燃做功，对燃料类型的包容度更高，太阳能、工业余热、小型生物质燃烧热源都能作为其动力输入来源，在分布式低品位热能回收的小型试验场景中，这类结构也常被作为核心动力单元做性能验证。从功能实现逻辑来看，整套结构依靠封闭腔体内的工作流体在冷热端形成稳定温度差，配合置换器、动力活塞的时序动作完成循环压缩、膨胀过程，最终将热能持续转换为旋转机械能输出。设计阶段首先要考虑的是冷热端的热隔离边界，

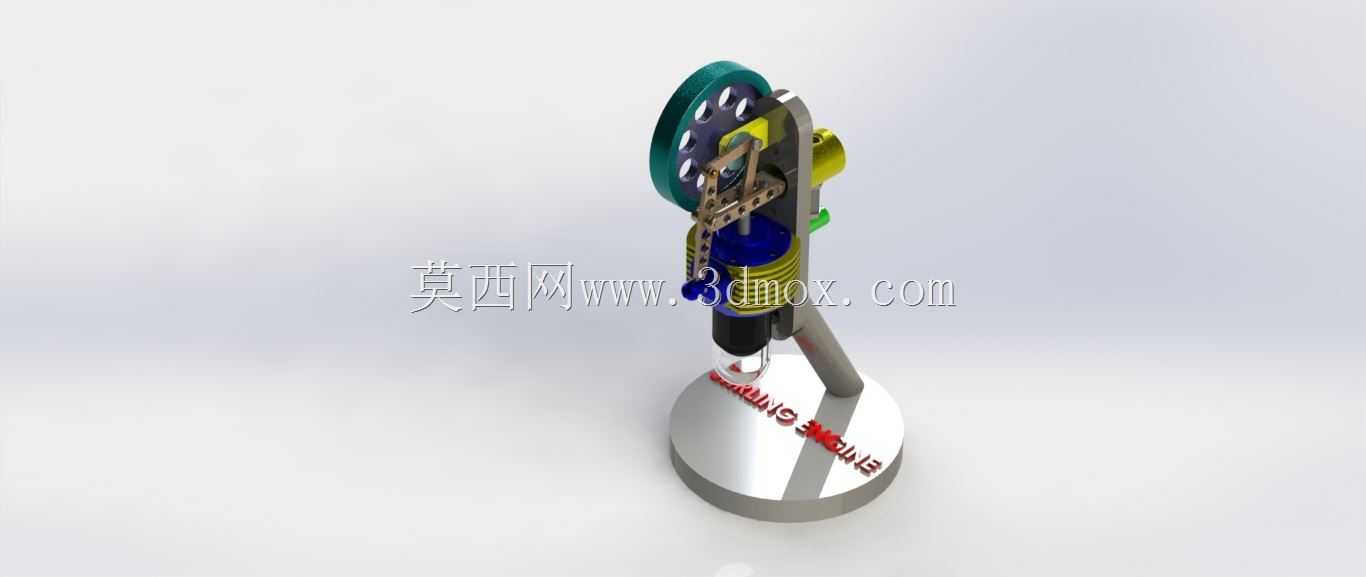

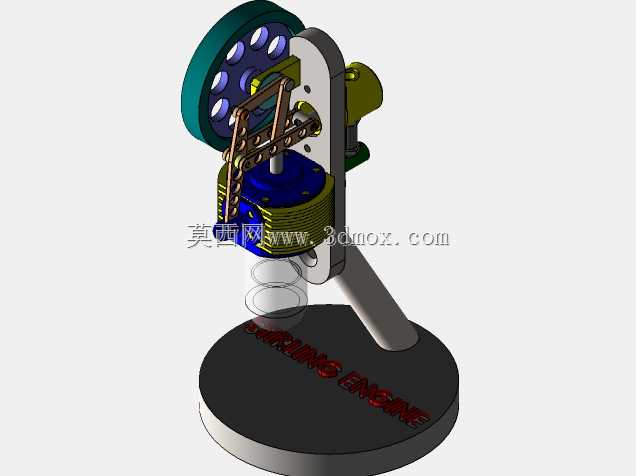

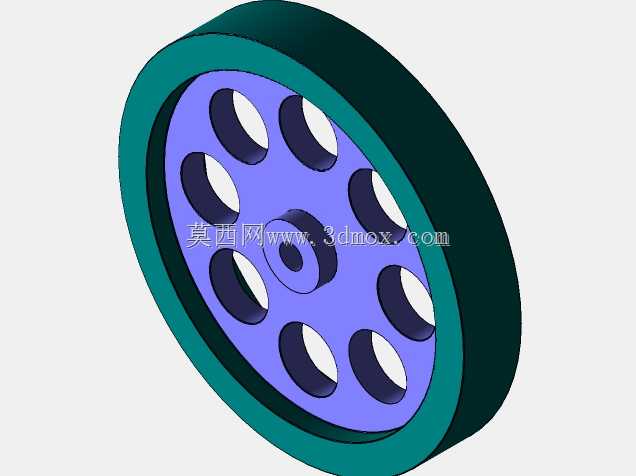

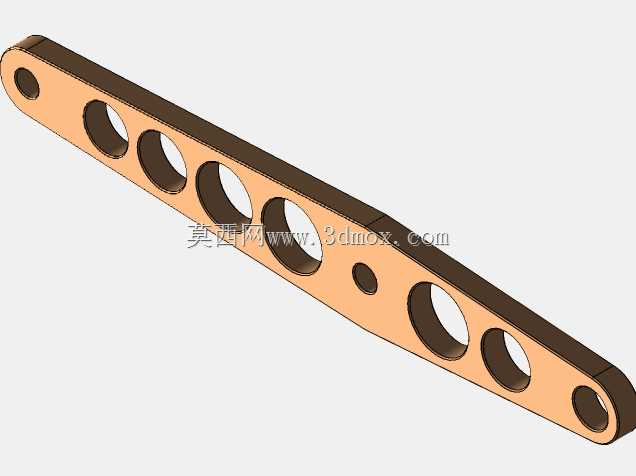

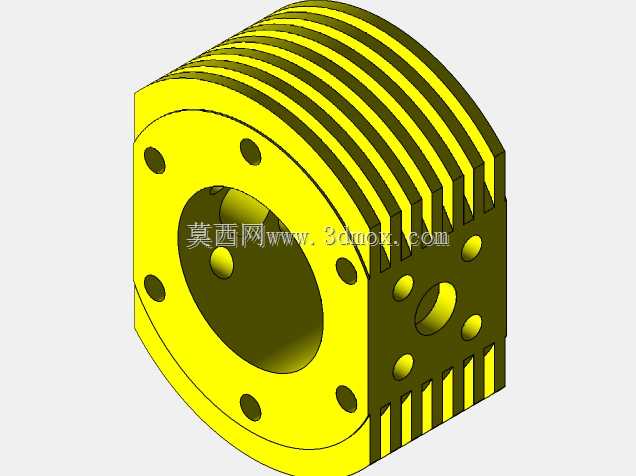

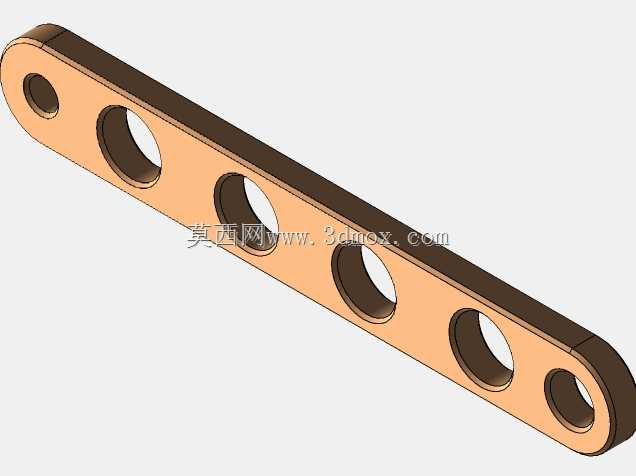

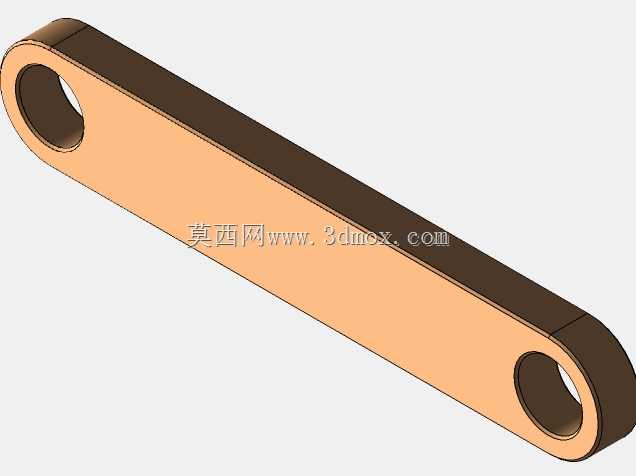

　　模型中加热腔与散热段之间采用了低导热系数的连接结构，避免冷端热量反向传导拉低循环效率，置换器的行程与动力活塞的相位差经过反复校核，保证曲轴转动到对应角度时，腔体内工质能完成充分的等容换热、等温膨胀压缩过程，不会出现工质流动滞后导致的做功损失。外形上采用圆形底座作为支撑结构，底座直径预留了足够的安装接触面，放置在实验台面上时不需要额外固定就能保持运行稳定性，整体竖向布置的结构让冷热端的垂直距离得到合理分配，热端位于下部可直接对接热源，冷端的散热鳍片结构在竖向空间内能够获得更好的空气对流条件，不需要额外加装强制风冷结构就能满足小功率工况下的散热需求。曲轴连杆机构采用侧置式布置，配合带减重孔的飞轮结构，

　　在保证转动惯量足够维持曲轴过止点的前提下，尽可能降低了旋转部件的整体重量，减少不必要的惯性损耗。连接管路的走向完全贴合机身支架布置，没有多余的外凸结构，避免搬运、演示过程中出现管路磕碰变形的问题，所有运动副的配合间隙都按照小功率低速运转的公差要求设计，既不会因为间隙过大出现工质泄漏，也不会因为间隙过小导致运转卡滞。在实际选型适配时，这类小功率斯特林结构可以根据热源温度调整冷热端的换热面积比例，如果对接的是温度较高的工业余热，可适当加大冷端散热鳍片的数量，提升换热效率；如果是用于科教演示场景，可在飞轮端加装带刻度的转盘，方便测量转速、输出扭矩等性能参数。整套结构的安装边界非常紧凑，竖向高度控制在常规实验支架的可容纳范围内，

　　横向最大尺寸不超过底座直径的1.2倍，不需要占用过多的台面空间，机身支架采用一体式弯折成型结构，减少了不必要的拼接紧固件，长期运转也不会出现连接松动导致的同轴度偏差问题。置换器与缸体之间的密封采用无接触式间隙密封设计，避免了接触式密封件的磨损问题，能够长时间维持腔体内的工质压力稳定，不需要频繁补充工质或者更换密封配件。输出轴端预留了标准的连接接口，可以直接对接小型发电机、水泵等负载，拓展不同的实验演示功能，不管是用于热工原理教学，还是小型余热回收装置的原理验证，这套结构都能提供稳定的动力输出表现。
