乘用车车身壳体结构三维数模

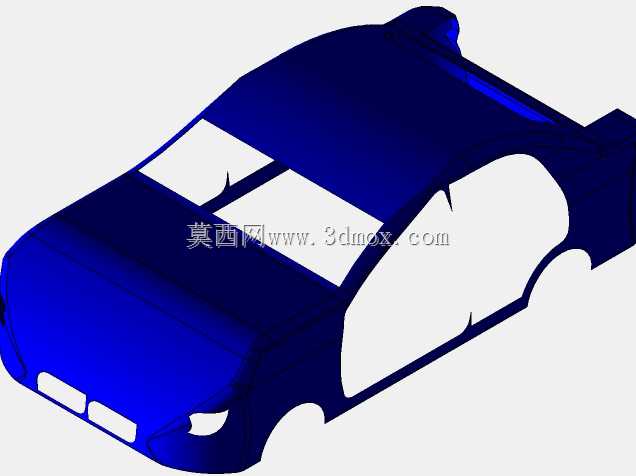

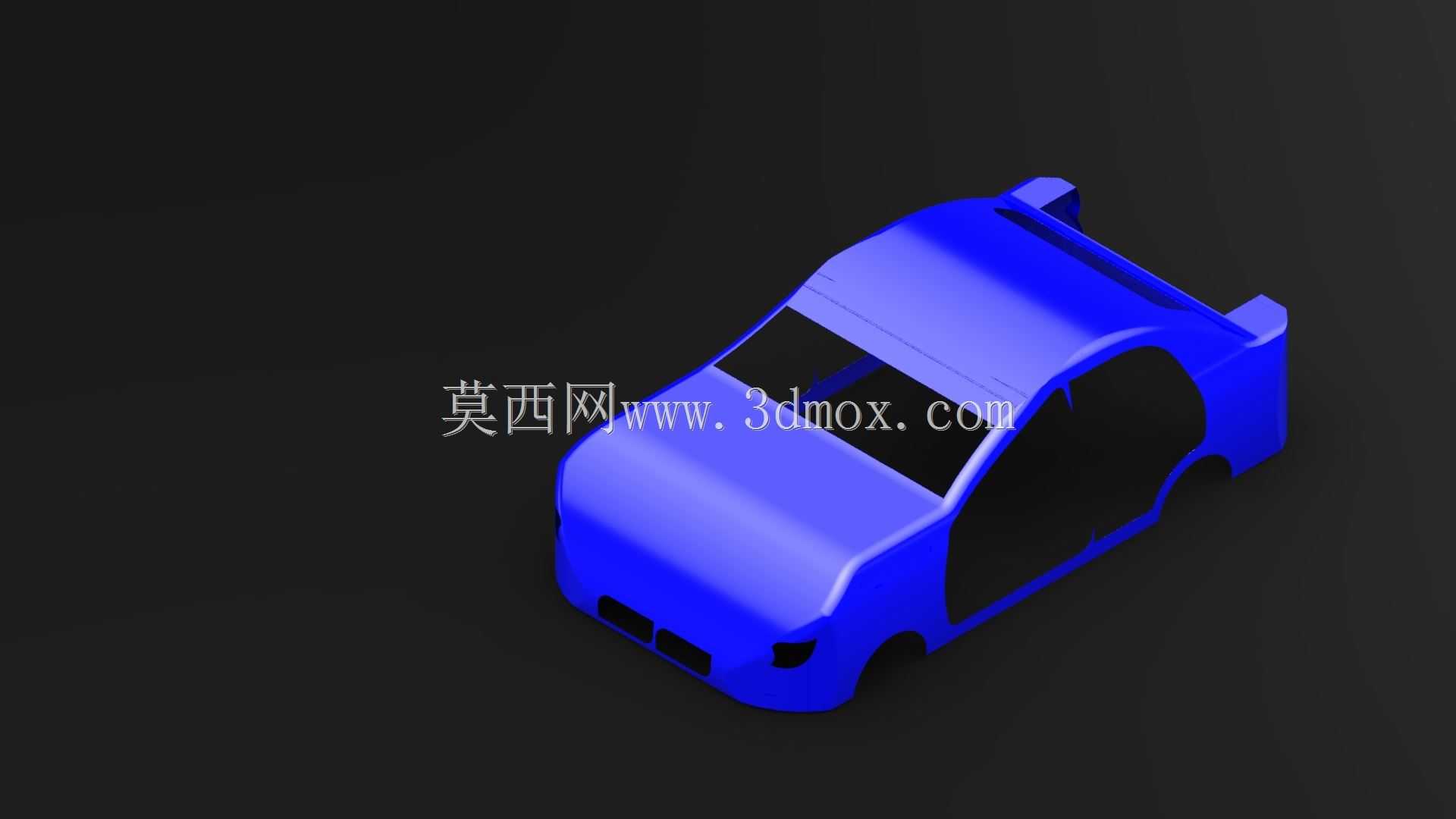

　　该模型呈现的是乘用车承载式车身的主体壳体结构，在整车开发流程中，这类壳体数模是总布置阶段最先需要锁定的核心基准件，所有底盘硬点、内外饰安装点、电器件布置边界都要围绕这个壳体的空间尺寸做适配。日常做整车结构匹配时，最先要核对的就是车身壳体的安装边界，比如前舱区域要预留动力总成的装配间隙，轮拱位置要根据悬架跳动行程做包络校核，避免极限工况下轮胎和翼子板内衬发生运动干涉。从结构设计逻辑来看，这个壳体采用了一体式冲压焊接的承载式思路，没有独立的大梁结构，整车的载荷全部由车身壳体承担，这种结构的优势是整车重心更低，行驶稳定性更好，同时能有效降低整车整备质量，对乘用车的能耗控制有明显帮助。在实际工程应用中，这类壳体数模会同步输出给冲压、焊装、

　　涂装、总装四大工艺部门做可行性校核：冲压部门要评估各个曲面的拉延深度，避免出现冲压开裂或者起皱的工艺缺陷；焊装部门要根据壳体的分块设计焊装夹具的定位基准，通常主定位孔会选在前后纵梁以及门槛梁的位置，保证焊接过程中的尺寸精度；涂装部门要检查壳体内部的空腔是否预留了电泳液的流道，避免出现积液导致的内腔锈蚀问题；总装部门则要核对所有安装过孔的位置精度，保证后续零部件装配时的同轴度要求。从外形尺寸的设计逻辑来看，这个壳体的A柱、C柱倾斜角度是兼顾风阻系数和车内头部空间的折中设计，前风挡的安装面预留了玻璃胶的涂胶宽度，侧围的门洞位置做了翻边结构，既可以提升车门密封面的刚度，也能为密封条提供安装基座。日常做碰撞安全仿真时，

　　这个壳体的前后纵梁吸能区、门槛梁加强结构、B柱的抗侧撞刚度都是重点校核对象，数模里的曲面过渡圆角会直接影响碰撞过程中的力传递路径，比如前纵梁位置的诱导槽设计，就是为了在正面碰撞时让纵梁按照预设的顺序压溃，尽可能吸收碰撞能量，减少传递到乘员舱的冲击力。在做零部件装配匹配时，这个壳体的顶棚安装面、仪表板安装支架、座椅固定点的位置公差通常要控制在±0.5mm以内，否则后续装配时会出现内饰件缝隙不均、座椅安装错位的问题。另外，壳体的轮拱位置预留了轮罩衬板的安装卡扣孔，门槛位置设计了侧裙的安装位，这些细节结构都是在建模阶段就需要同步考虑的，避免后续开模后再做设计变更，拉长整车开发周期。对于结构设计从业者来说，这类车身壳体数模是练习曲面建模、

　　装配基准设计、工艺可行性校核的典型案例，建模过程中需要兼顾曲面的光顺度和结构的刚度要求，不能只追求外观曲面的流畅而忽略了实际冲压和焊接的工艺限制，比如外覆盖件的曲面曲率变化要尽可能平缓，避免出现高光下的曲面畸变，影响整车的外观质感。
