手电筒打火机一体化创意产品结构设计

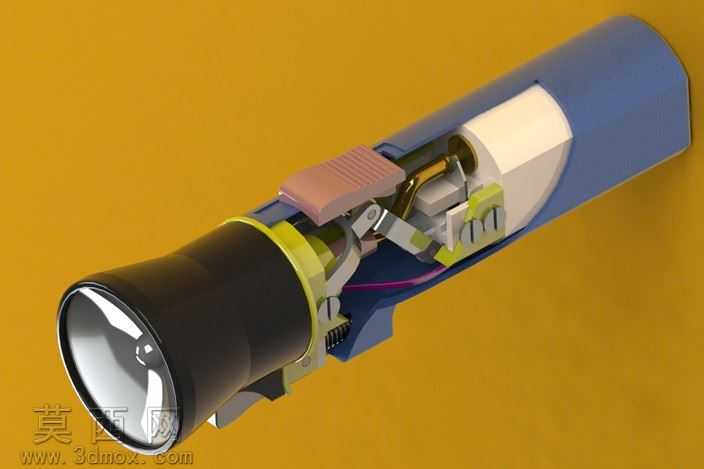

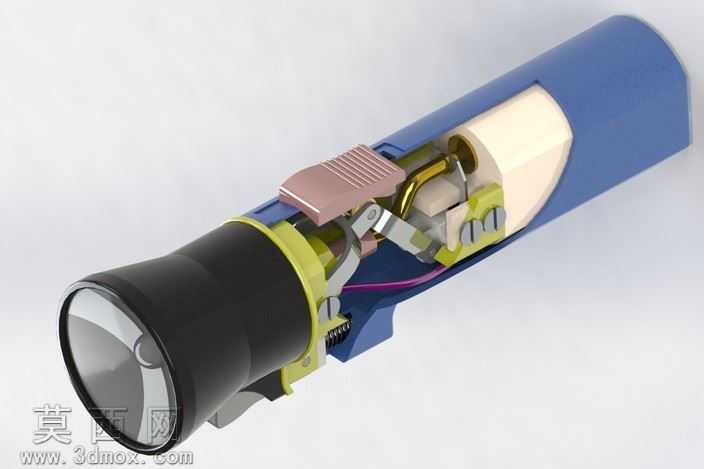

本作品为手电筒与打火机功能整合的一体化便携创意产品，采用三维建模软件完成全参数化结构设计，通过剖切渲染效果直观呈现产品内部的完整装配逻辑与部件排布关系。建模阶段首先完成产品整体外观轮廓的曲面构建，确定筒身握持的人体工学弧度，将照明模块与点火模块沿筒身轴向有序排布，前端设置带反光杯的照明组件，中部集成打火机的点火机构、气阀控制组件与燃料存储结构，尾部预留燃料加注与密封结构，同时在筒身侧部设置防滑推拨式点火控制按键，按键表面设计凹凸防滑纹理提升操作触感。材质渲染阶段针对不同部件匹配对应材质属性，筒身主体采用哑光蓝色工程塑料材质，兼顾轻量化与结构强度，前端灯头采用黑色磨砂阻燃塑料包裹高反光金属反光杯，点火按键采用棕红色防滑橡胶材质，内部金属构件分别赋予黄铜、镀锌钢等不同金属材质表现，密封胶圈采用半透明橡胶材质，通过光影调整突出不同材质的质感差异，清晰区分塑料、金属、橡胶三类材质的视觉表现。结构设计上充分考虑双功能模块的空间兼容性，照明模块的电路、电池与点火模块的气路、燃料仓通过内部隔层实现安全分隔，避免功能模块之间的相互干扰，各活动部件预留合理的装配间隙与运动行程，推拨按键的滑动行程与点火机构的触发行程精准匹配，保证操作的顺畅性与可靠性，同时在筒身对应位置设置通风结构保障点火时的空气供给，灯头与筒身、尾部密封盖与筒身均采用螺纹连接结构，兼顾装配便捷性与密封性能。整体设计在紧凑的筒身空间内实现两种实用功能的整合，兼顾日常照明与应急点火的使用需求，外观延续传统手电筒的经典圆柱造型，降低用户的使用学习成本，内部结构排布紧凑合理，各部件的连接关系、运动逻辑通过剖切视图完整呈现，可作为创意日用产品结构设计、多功能便携工具开发的参考案例，建模过程中对薄壁塑料件、小型金属冲压件、密封件的建模处理方式，也适用于同类小型日用五金产品的三维设计工作。
