粉末涂装线干燥固化组合炉结构设计

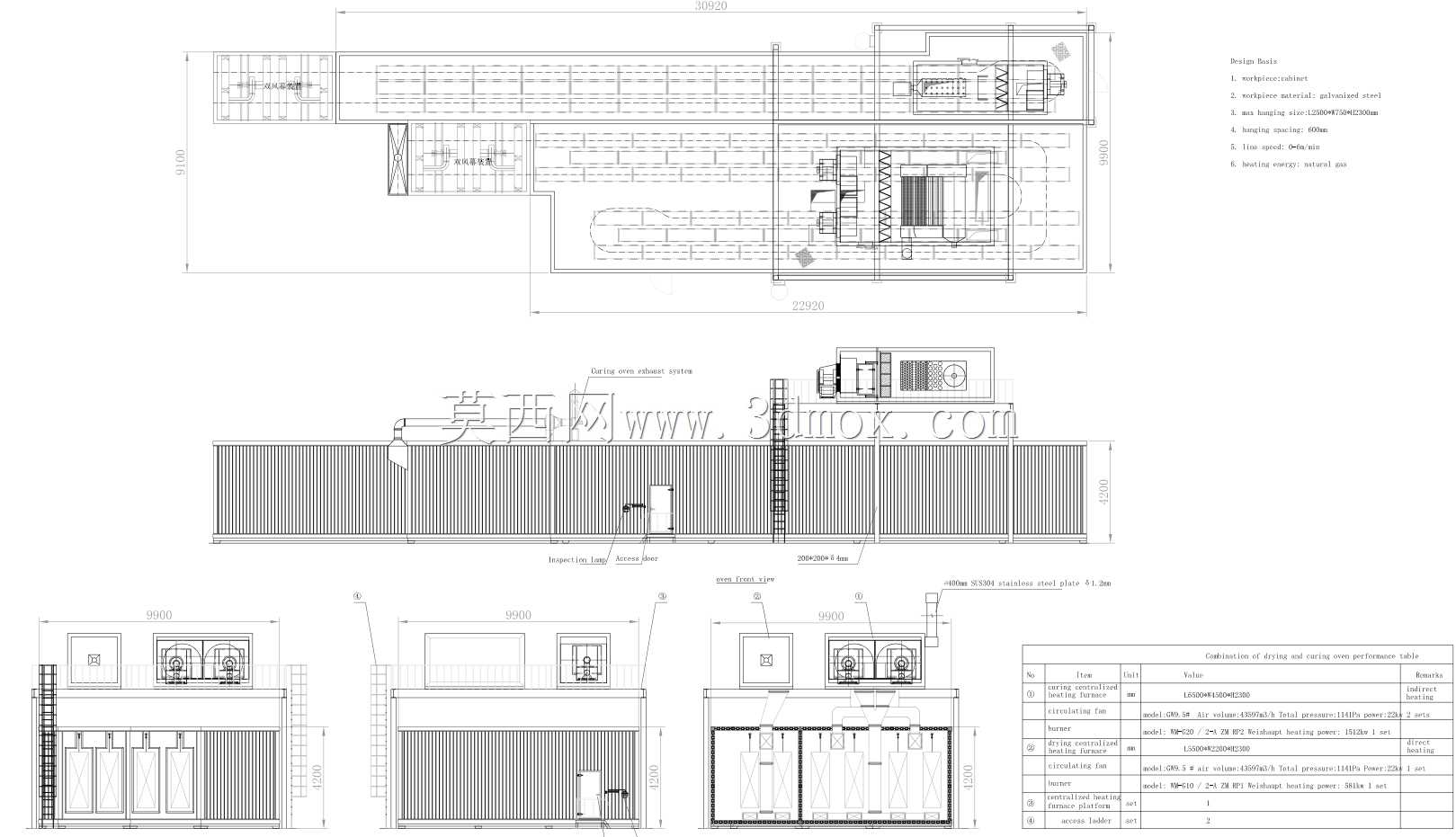

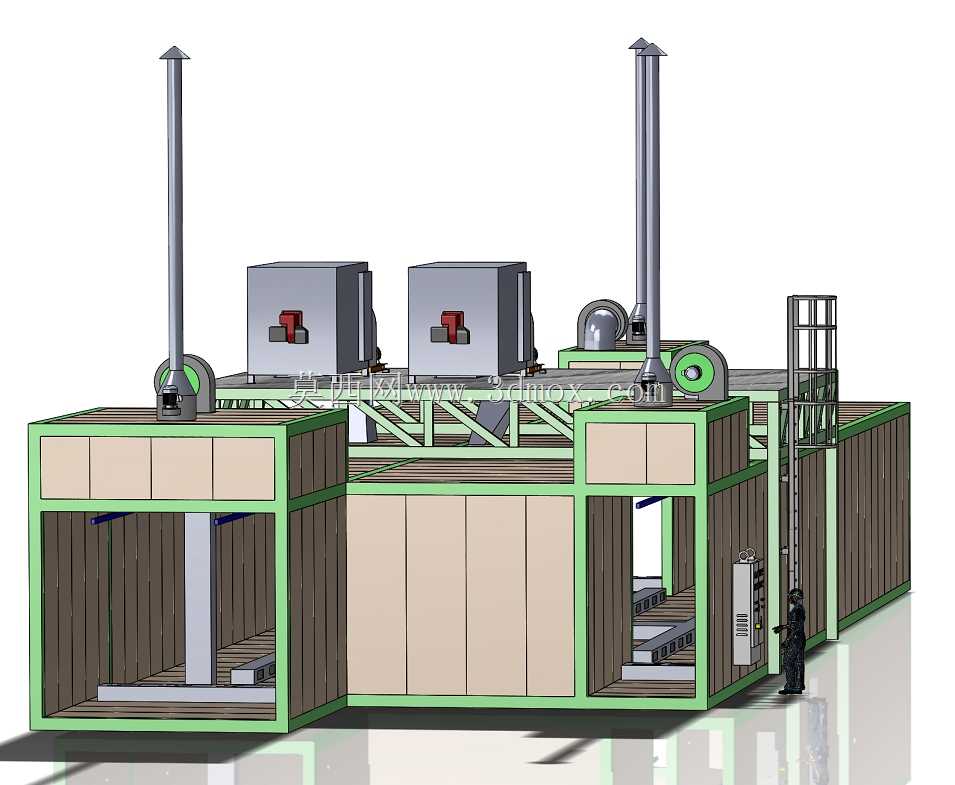

　　在金属工件表面处理的粉末涂装生产线布局中，干燥与固化工序是决定涂层附着力、表面成型质量的核心环节，这套组合炉设备正是为衔接前处理与粉末喷涂、喷涂后固化的连续生产需求设计，可适配中小尺寸五金构件、钣金件、型材类工件的批量涂装作业，常见于家电配件、五金家具、汽车零部件、通用金属制品的表面处理车间。设备采用连体式布局结构，将干燥炉与固化炉沿工件输送方向并排设置，共用顶部的排风换热平台与侧边的检修通道，相比分体式独立炉体，可减少车间占地约30%，同时缩短工件在两个工序间的转运距离，避免工件在转运过程中落尘、温降过大带来的质量缺陷。从结构设计逻辑来看，干燥炉段主要承接经过磷化、硅烷处理或水洗后的表面预处理工件，

　　通过循环热风带走工件表面残留的水分与处理液残留，炉内温度通常控制在80-120℃区间，炉体采用岩棉夹芯保温板拼装结构，内壁采用镀锌钢板折弯成型，减少热风循环过程中的热量损耗，顶部设置的排湿烟囱可将炉内高湿空气及时排出，配套的离心风机安装在炉体顶部平台，通过侧面的风道将加热后的空气均匀送入炉腔内部，避免出现局部温度过高导致的工件表面水渍残留、处理膜开裂问题。固化炉段则承接完成静电粉末喷涂后的工件，炉内温度根据粉末涂料的固化特性通常设定在180-220℃区间，保温层厚度相比干燥炉增加20%，减少高温工况下的炉壁散热损失，炉内同样采用热风循环结构，确保炉腔上下、前后的温度差控制在±5℃以内，保证粉末涂料在工件表面充分流平、交联固化，

　　避免出现局部固化不足、涂层附着力差、表面橘皮等质量问题。设备的工件进出口采用上下对开的保温门结构，门体边缘采用耐高温硅橡胶密封条密封，减少炉口的热量溢出，炉体侧边设置有爬梯与顶部检修平台，方便日常对风机、加热组件、排风管道的维护检修，炉体侧面预留有电气控制箱的安装位，可集成温度控制、输送速度匹配、故障报警等功能，与生产线的悬挂输送系统或辊道输送系统实现信号联动，根据工件的尺寸、材质、涂层厚度自动调整炉内温度与工件在炉内的停留时间。在安装边界设计上，这套组合炉的整体布局需要考虑车间的层高限制，顶部排风烟囱的高度需满足车间排风要求，同时要预留设备侧面1.2米以上的检修通道，炉体进出口端需要预留足够的工件上下件、输送线衔接空间，

　　设备基础需要做水平找平处理，避免炉体拼装后出现密封不严、风道错位的问题。炉体的框架采用型钢焊接成型，整体强度可满足长期高温工况下的结构稳定性，不会因为长期热胀冷缩出现框架变形、保温板开裂的问题，顶部的风机与加热组件安装位置做了加强筋处理，减少风机运行过程中的振动传递到炉体主体，降低设备运行的噪音。在实际生产适配中，这套组合炉可根据用户的工件尺寸、产能需求调整炉腔的宽度、高度与长度，适配不同规格的悬挂输送链或地面输送线，炉内的风道结构可根据工件的吊挂方式调整出风口的角度与风速，确保热风能够均匀覆盖工件的所有表面，避免出现工件内腔、夹缝位置的温度不足问题。相比传统的单炉体作业模式，连体式组合炉的热风系统可做部分余热回收设计，将固化炉排出的部分高温废气经过换热后送入干燥炉段作为预加热热源，可降低整体设备的运行能耗约15%，符合涂装车间的节能生产需求。设备的所有检修门、观察口都设置在炉体的外侧通道侧，日常维护不需要进入生产线内部即可完成加热管更换、风机检修、温度传感器校准等操作，减少设备维护的停机时间。
