连续料带式端子排结构设计方案

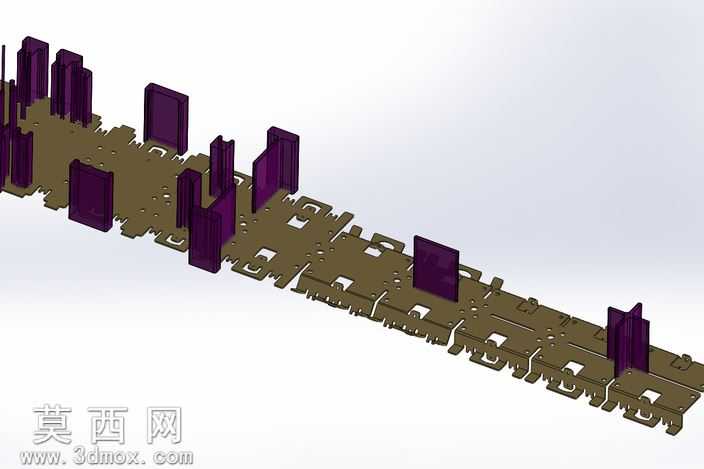

本作品为连续料带集成式导电端子结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循精密五金冲压件的工艺规范，对料带的送料定位孔、裁断预断点、端子塑封卡位结构均做了精准的尺寸约束。模型构建阶段先绘制料带整体的连续排布草图，按照等步距送料的生产要求排布单组端子的安装位置，确保每一模位的端子结构与料带连接强度满足高速冲压生产的拉扯受力要求，避免送料过程中出现端子变形、料带扭曲的问题。材质设定上，料带基底采用锡磷青铜材质参数，表面做哑光镀锡的材质效果渲染，还原五金导电件的真实金属质感，端子外侧的紫色绝缘隔片采用阻燃PBT塑料材质，调整半透明哑光的材质参数，清晰区分导电基材与绝缘部件的结构边界。结构设计层面，每一组端子都设置了对称的弹性接触臂，接触臂端部做圆弧过渡处理，避免插接过程中刮伤对接件的导电镀层，料带上的定位孔采用圆形与长圆孔组合的排布方式，既满足冲压过程中的精准定位，也可适配后续自动化组装工序的送料定位需求，料带与端子的连接位置设置了压筋强化结构，提升连接处的抗弯折强度，同时在预断位置做了V型裁断槽设计，方便后续工序将单组端子从料带上顺利分离，不会残留多余料边影响装配精度。设计过程中充分考量了量产的工艺可行性，所有折弯位置的内R角均按照冲压工艺要求设置合理数值，避免出现冲压开裂的风险，绝缘隔片与金属端子的卡位结构采用过盈配合设计，确保注塑组装后隔片不会出现松脱移位的问题，整体模型的装配间隙控制在合理公差范围内，可直接导出工程图用于模具开发与样品打样验证，渲染阶段采用柔和的工业产品打光方案，清晰展现料带的连续排布逻辑与各部件的装配关系，直观呈现端子的接触结构与料带的送料定位设计细节。
