四气门发动机配套活塞结构三维设计

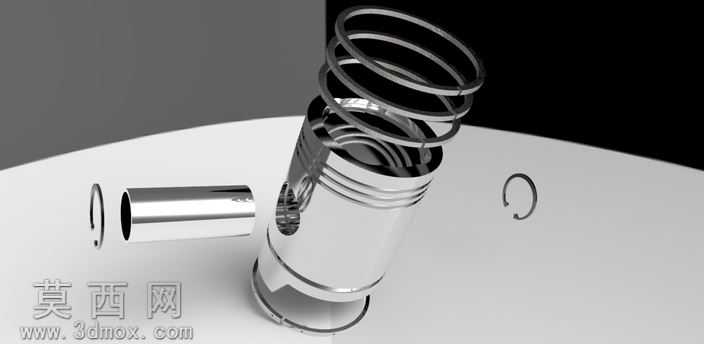

本作品为适配每缸四气门发动机的活塞三维建模设计，建模过程严格遵循内燃机活塞的实际工程设计逻辑，首先基于活塞的功能需求确定核心结构参数：先绘制活塞的主体回转轮廓，区分顶部燃烧室适配区域、环带密封区域、裙部导向区域的不同直径与长度比例，保证活塞在气缸内往复运动时的导向精度与密封性能。建模时重点还原活塞的关键结构特征：顶部的避让轮廓适配四气门发动机的气门开启轨迹，避免活塞运动到上止点时与气门发生运动干涉；环带区域精准设计多道环槽的宽度、深度与槽岸高度，可匹配气环与油环的安装尺寸，保证燃烧室的密封效果与机油刮除功能；活塞销孔部位采用同轴度约束建模，还原销孔的凸台加强结构，保证活塞销安装后的受力均匀性，裙部下端设计有对应的避让缺口，适配连杆摆动时的运动空间，避免运动过程中出现结构磕碰。材质与渲染阶段，针对活塞不同部位的实际材质特性做区分设置：活塞主体铝合金基体部分采用高反光金属材质，还原铝合金机加工后的金属光泽与表面质感，环槽与销孔等机加工面做细微的粗糙度调整，体现精密加工的表面特征；活塞裙部的功能涂层区域采用饱和度较高的红色耐磨涂层材质，通过材质参数调整区分涂层与金属基体的质感差异，边缘做自然的材质过渡处理，还原真实活塞的表面涂层工艺效果。渲染阶段采用柔和的侧上方主光源搭配补光，突出活塞的圆柱曲面轮廓与环槽、销孔的结构细节，阴影参数调整柔和，清晰展现活塞各部位的结构比例与空间关系。整个建模过程完全遵循机械设计的尺寸规范，各结构之间的倒角、过渡圆角均按照工程实际要求设置，没有出现尖锐棱角等不符合加工工艺的结构，既保证了模型的外观展示效果，也具备对应的工程参考价值，可用于发动机结构教学、零部件原理演示等场景使用。
