多规格工业叶轮精密三维设计方案

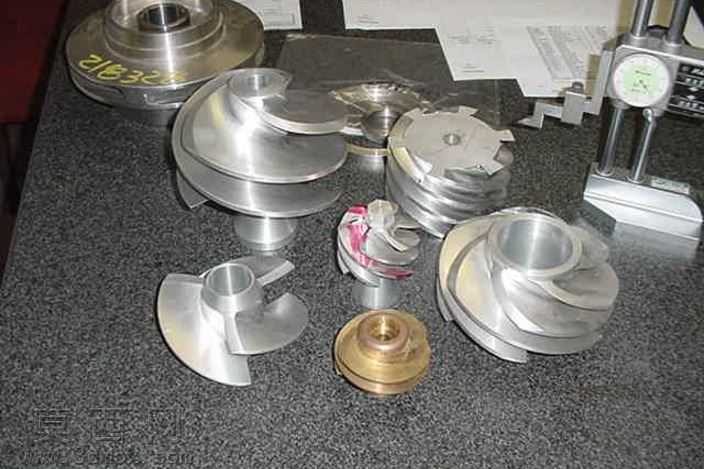

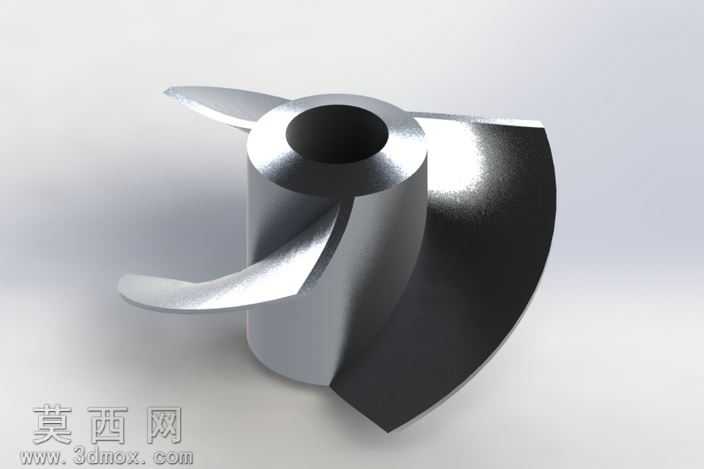

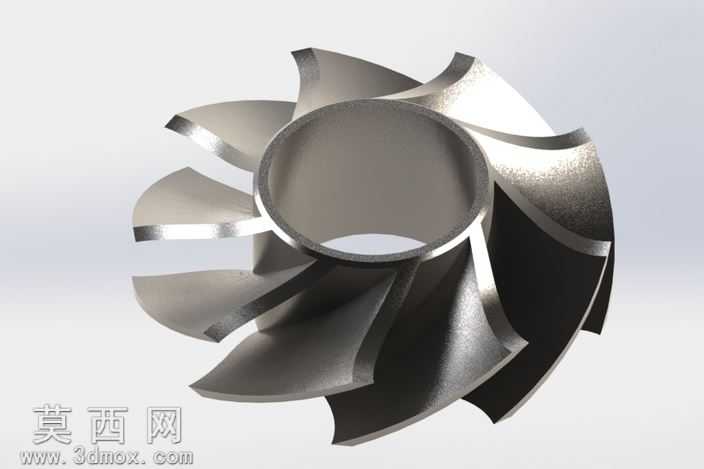

本次设计围绕多规格工业叶轮展开，采用SolidWorks完成全参数化三维建模，覆盖不同流量、扬程适配的叶轮构型，包含闭式、半开式、开式三类主流叶轮结构，可适配离心泵、化工泵、涡轮增压器等多类流体输送设备的应用需求。建模过程中首先基于流体力学计算结果确定各叶轮的基础水力参数，精准绘制叶片型线，通过曲面放样、加厚、阵列等特征操作完成叶片与轮毂的一体化建模，严格控制叶片进出口安放角、包角、叶片厚度等关键参数，保证流体过流通道的顺滑过渡，避免出现应力集中与流动死区。针对不同材质的叶轮应用场景，建模时同步预留加工余量与工艺结构，比如金属铸造叶轮预留拔模斜度、分型面结构，机加工叶轮标注关键配合面的公差基准。材质渲染阶段，针对铝合金、铜合金、不锈钢三类常用叶轮材质，分别调整金属材质的粗糙度、反射率、环境光遮蔽参数，还原金属加工后的哑光金属质感，清晰呈现叶片表面的加工纹理与轮毂的配合面结构。结构设计上，不同规格叶轮分别适配对应的轴孔连接方式，包含平键连接、花键连接、过盈配合连接三类结构，同时做了叶轮的动平衡校验结构预留，在轮毂端面设计平衡去重槽，满足高速旋转工况下的动平衡要求。设计过程中同步完成了叶轮的干涉检查，验证叶片与泵腔、轮毂与密封件的配合间隙，确保模型可直接对接后续的数控加工、铸造模具开模流程，所有特征参数均可编辑调整，可根据实际工况参数快速修改叶轮直径、叶片数量、进出口宽度等核心尺寸，大幅缩短同系列叶轮的研发设计周期，为流体设备的性能优化提供精准的三维模型支撑。
