CI跳汰机核心连接夹具机械结构设计

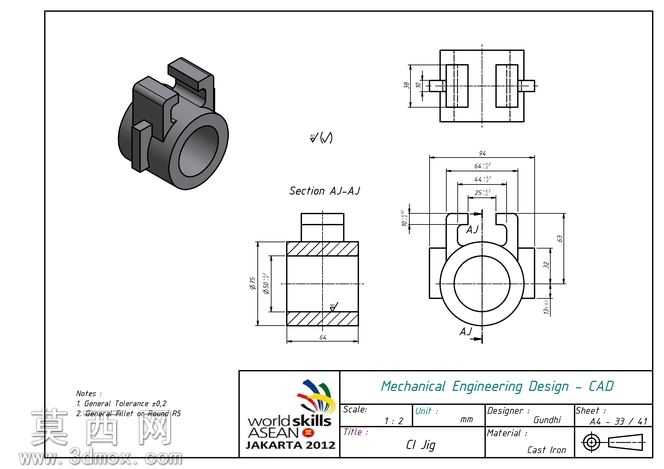

本作品为跳汰机配套的CI定位连接夹具三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械工程制图规范，以1:2的实际生产比例还原零件的全部结构细节。建模阶段首先基于零件的功能需求拆解结构逻辑：主体为带同轴通孔的环形基座，用于实现与跳汰机对应轴类部件的套接定位，基座两侧对称设置带卡槽的凸台结构，用于卡接配套的锁紧定位件，顶部设置带定位槽的凸起结构，用于与上方功能部件完成对位装配，所有结构的尺寸标注均严格对应工程图的公差要求，未标注公差的尺寸统一按照GB/T 1804-m级公差进行参数约束，确保模型可直接对接生产加工环节。渲染阶段采用铸铁材质作为基础材质表现，还原零件实际采用铸铁加工的材质属性，对零件的加工面做了哑光金属质感处理，非加工面保留铸铁的粗糙颗粒质感，通过正交视角渲染输出轴测立体图，同时配套生成全剖视、侧视、俯视的二维工程视图，清晰展示内部通孔的台阶结构、卡槽的深度尺寸、凸台的位置公差，所有视图的投影关系完全符合第三角投影规范，与生产用图纸标准一致。结构设计上充分考虑夹具的装配便捷性与定位可靠性：主体环形通孔的同轴度公差控制在0.02mm范围内，确保套接后无径向晃动；两侧卡槽的对称度公差控制在0.05mm范围内，保证锁紧件装配后受力均匀；顶部定位槽的尺寸公差采用H7级精度，实现与上方部件的无间隙配合。设计思路围绕跳汰机工作时的高频振动工况展开，所有转角处均设置R1-R2的工艺圆角，避免应力集中导致的零件断裂，壁厚设计均匀控制在6-8mm区间，既保证零件的结构强度，又控制整体重量降低设备负载，模型完成后经过干涉检查，所有装配结构无干涉问题，可直接用于虚拟装配验证、生产加工出图以及3D打印样件制作，能够为跳汰机的整机装配调试提供精准的零件数据支撑。
