英雄联盟蕾欧娜日冕金属徽章造型设计

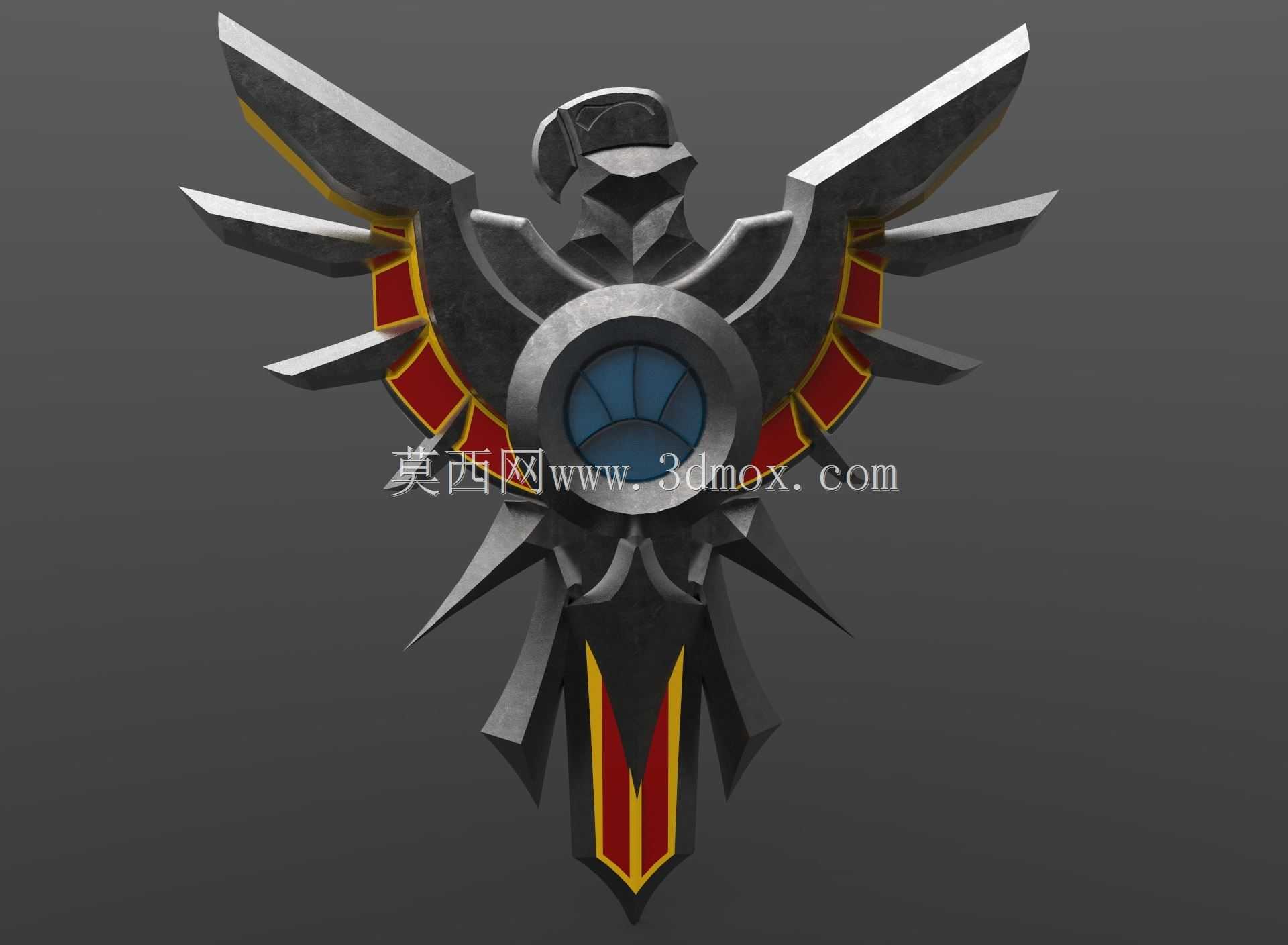

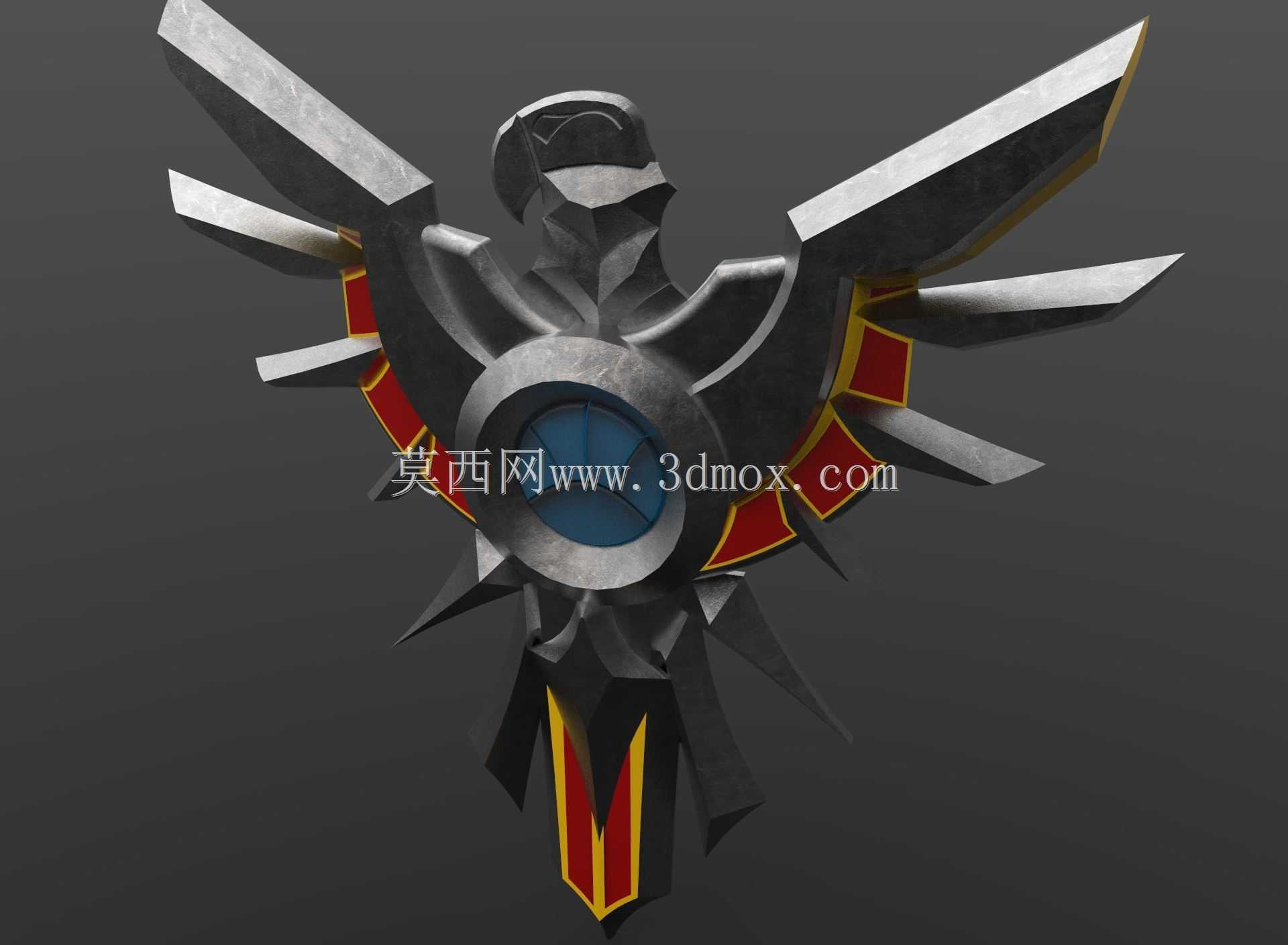

　　该造型的设计核心围绕游戏IP衍生周边的实体化落地需求展开，最初的建模思路是从平面原画的视觉元素拆解入手，先把原画中对称翼状结构的轮廓线提取出来，区分出主体承托结构、边缘刃状装饰、中心标识区域三个核心层级，避免建模时出现结构层级混乱的问题。从实际应用场景来看，这类造型既可以作为金属徽章的开模原型，也能通过缩放调整尺寸适配桌面装饰摆件、主题活动标识牌、cosplay道具配饰等不同用途，不同应用场景下的结构强度要求存在明显差异，做徽章原型时需要把所有尖锐边角做0.3mm的圆角倒钝处理，避免佩戴时划伤衣物或皮肤，做大型摆件时则要在背部预留安装挂孔或者支撑脚的安装位，保证安装后的结构稳定性。

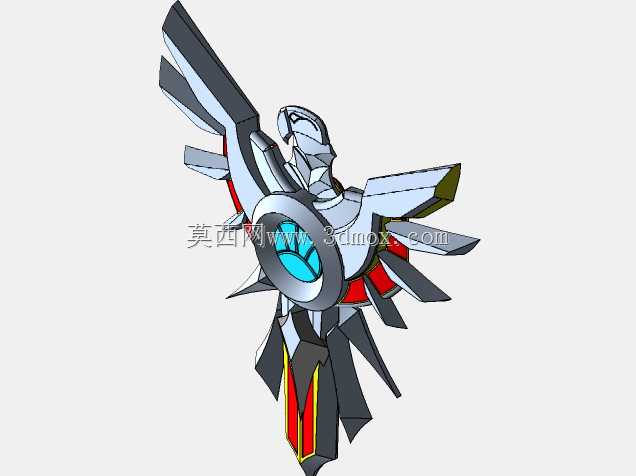

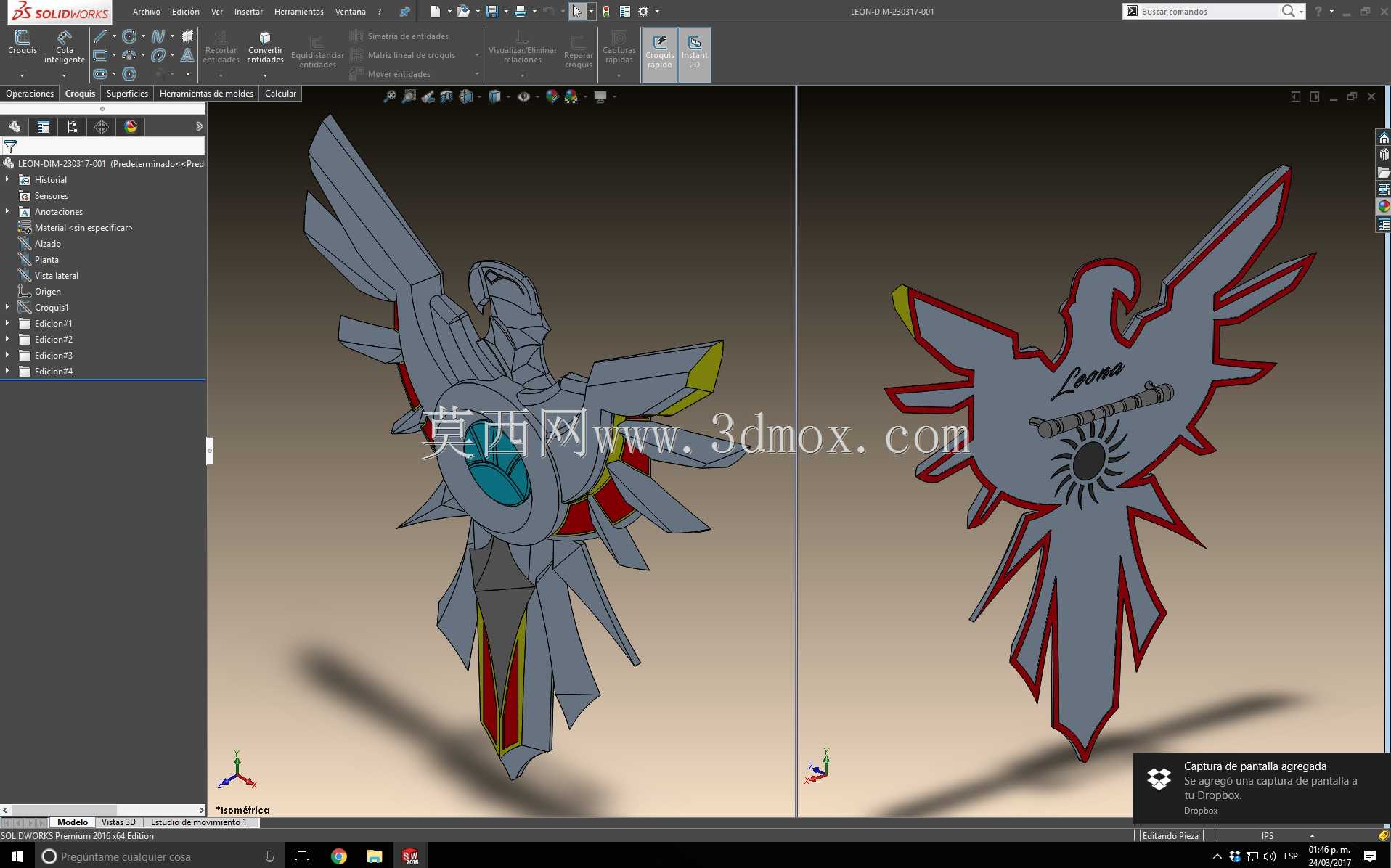

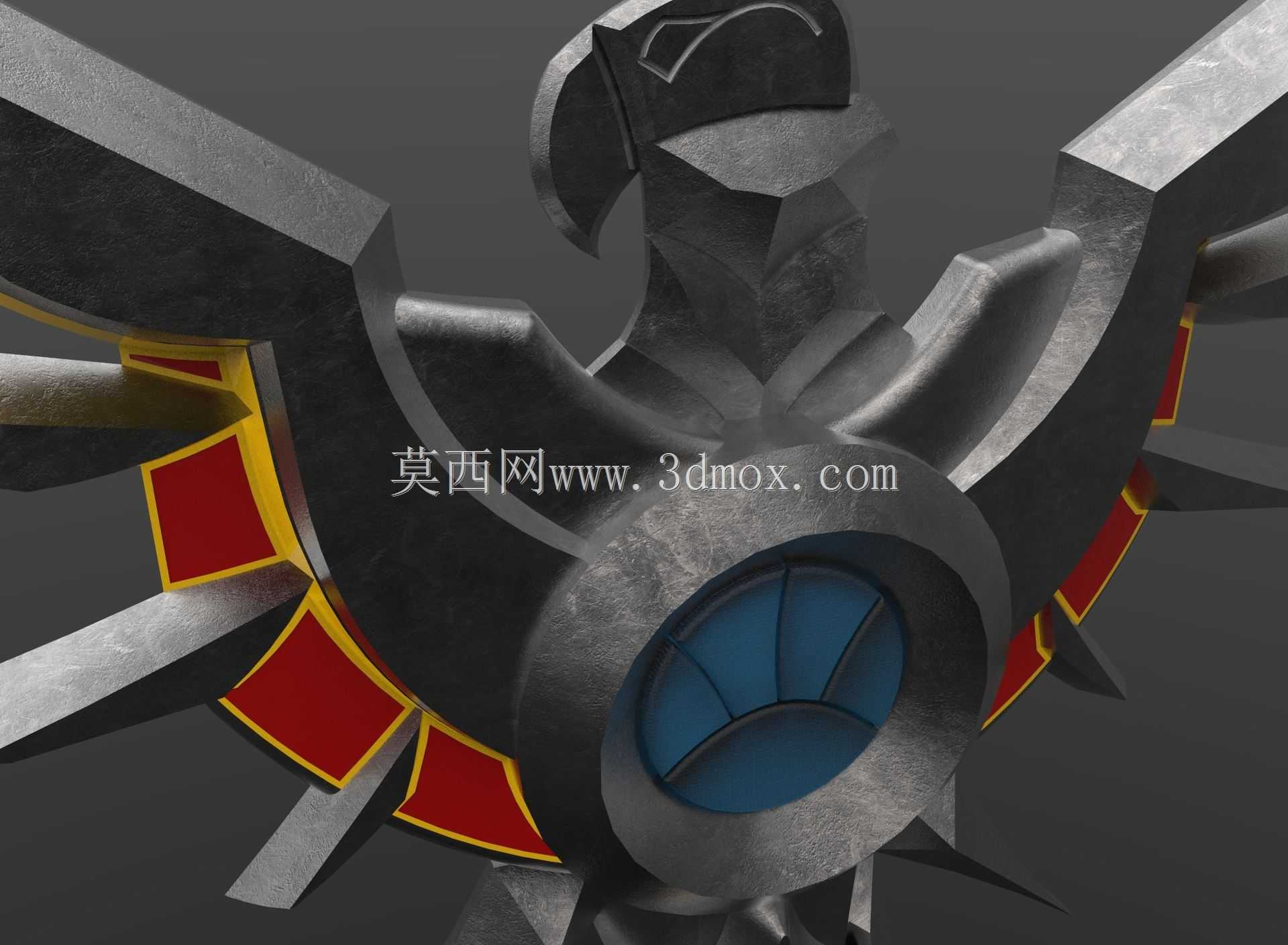

　　建模过程中首先确定中心圆形区域为整个造型的装配基准面，所有翼状结构都以该基准面的中心轴线做对称阵列，先绘制中心环形结构的截面草图，通过旋转凸台生成基础的环形基体，再逐个绘制单侧翼片的拉伸轮廓，考虑到金属铸造或者冲压加工的脱模需求，所有翼片的拔模斜度统一设置为1.5度，避免开模时出现粘模或者结构拉伤的问题。翼片分层设计的时候特意做了高低差，外层翼片比内层翼片突出2mm，边缘做斜切处理模拟金属刃口的锋利视觉效果，同时在翼片和中心环的连接位置做了R2的过渡圆角，分散应力集中点，避免实体加工后连接位置出现断裂问题。中心区域的蓝色嵌件位置预留了0.2mm的装配间隙，方便后续做珐琅填色或者亚克力嵌件的压装，嵌件周围的尖刺结构做了等距阵列，每个尖刺的根部厚度不小于1.5mm，保证加工时的结构强度，不会因为磕碰出现断尖。

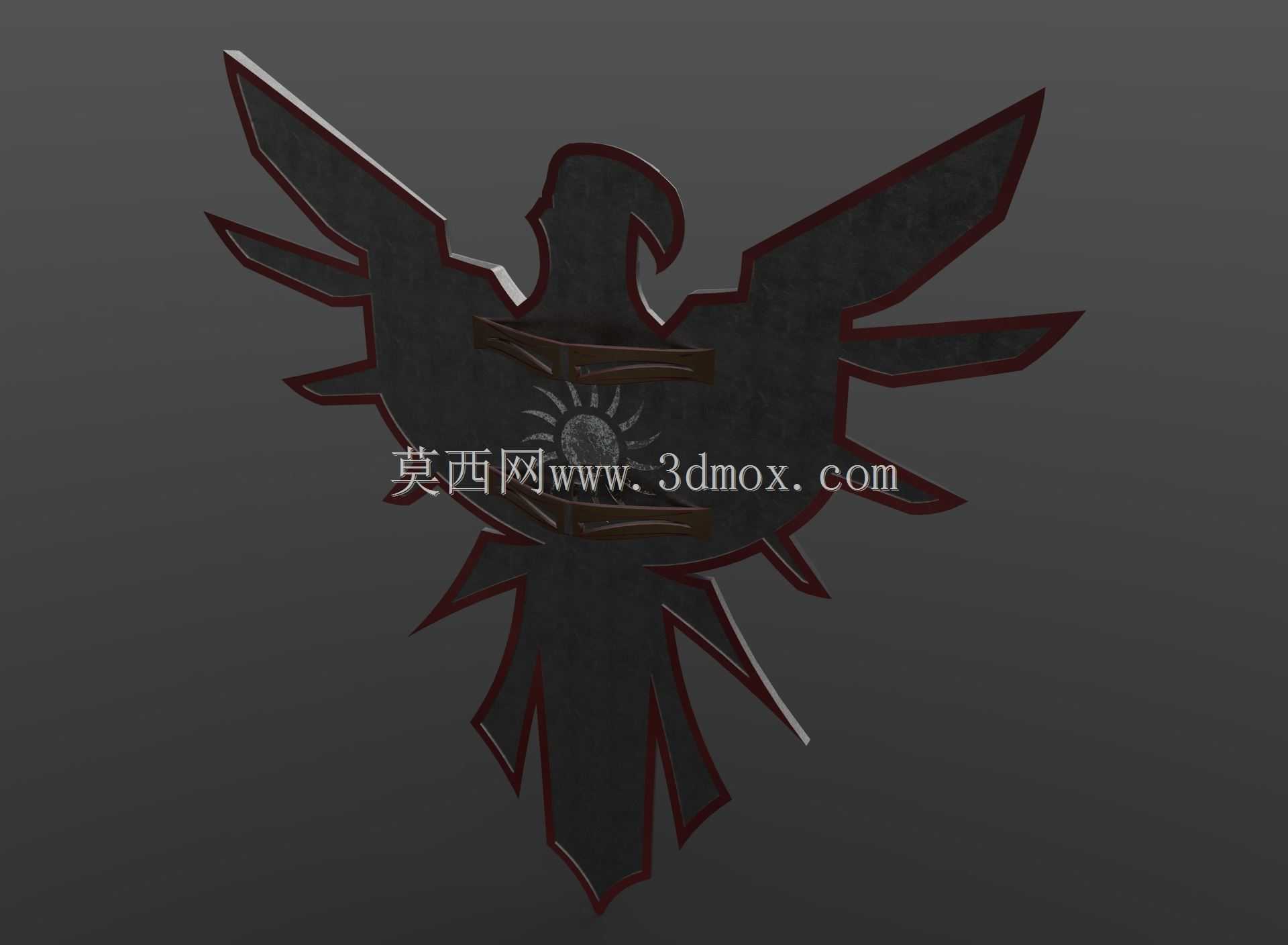

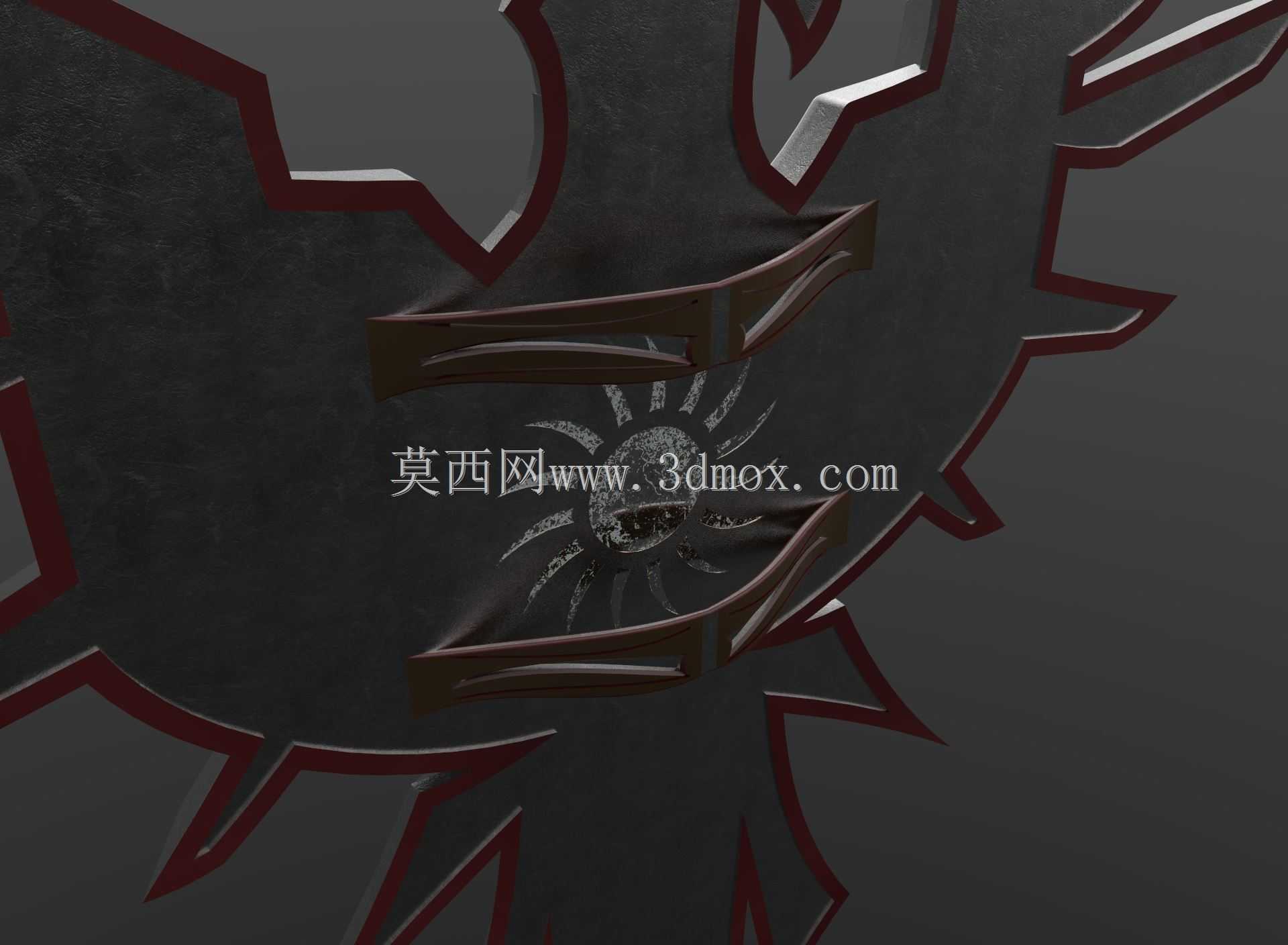

　　造型下部的垂坠装饰结构同样采用对称设计，红黄配色的区域做了下沉0.5mm的凹槽，方便后续做填色处理时颜料不会溢出边界，垂坠结构和主体的连接位置做了加宽处理，连接截面宽度达到4mm，避免悬挂或者摆放时该位置出现断裂。整个造型的外轮廓最大宽度控制在120mm，最大高度控制在150mm，厚度方向最厚位置为8mm，最薄的翼片边缘位置厚度不小于1mm，完全满足锌合金压铸、不锈钢冲压、3D打印等多种加工工艺的最小壁厚要求，不需要额外做结构补强就能直接用于生产。做安装边界设计的时候，如果是做徽章用途，背部的别针安装位要避开中心环形区域的薄壁位置，设置在上下两个厚实的主体结构上，两个安装点的间距控制在30mm，保证别针固定后徽章不会出现歪斜；如果是做桌面摆件，底部的支撑脚要对应三个受力点，分别在下部垂坠结构的底端和左右两侧最下方翼片的背面，支撑脚高度统一为5mm，保证摆放时整个造型的水平度，不会出现晃动。

　　建模时的曲面处理全部采用G1连续过渡，没有出现曲率突变的碎面，导出STL文件用于3D打印或者开模时不会出现三角面破损的问题，所有结构的倒角和圆角都做了统一参数设置，避免加工时出现刀具路径异常。考虑到后续做表面处理的需求，所有外露面的粗糙度预留了Ra1.6的加工余量，方便后续做抛光、电镀、喷漆等表面工艺，红色和黄色的装饰凹槽深度统一，填色后表面和周围金属面齐平，不会出现凹凸不平的触感。整个造型没有倒扣结构，不管是采用冲压还是压铸工艺，都可以直接一次脱模，不需要额外做滑块或者抽芯结构，能有效降低生产开模的成本，适合批量生产制作。
