英雄联盟女枪主题玩具水枪结构设计

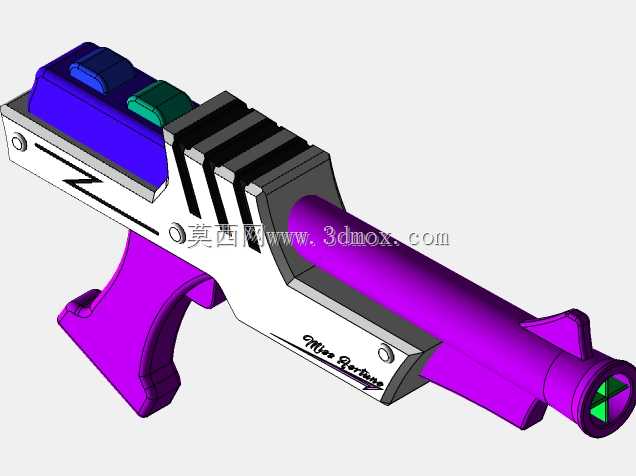

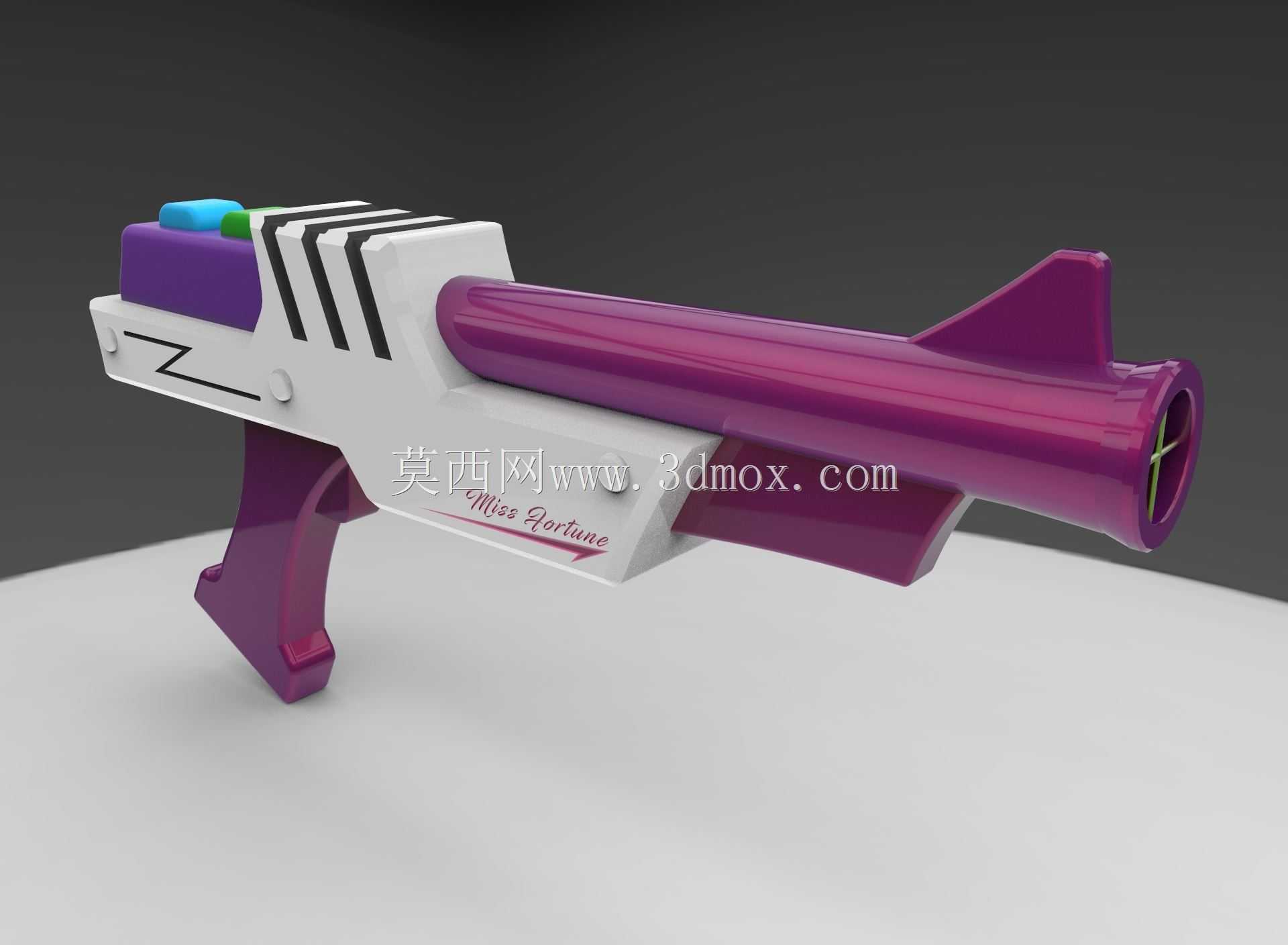

　　这款手持玩具水枪的结构设计围绕IP主题还原与手持操作的人机适配展开，整体采用分体式注塑壳体拼接结构，核心承压腔体设置在枪身中部紫色圆柱段，该段作为储水与出水压力的核心承载区，壁厚设计预留1.2mm的均匀余量，既满足0.2MPa以内的低压出水承压需求，也适配常规ABS注塑的成型工艺要求，避免壁厚不均导致的缩痕、翘曲问题。枪身握持段采用渐变紫色曲面造型，握把内侧设置1.5mm深度的弧形指槽，贴合成人与大龄儿童的手掌握持弧度，握持区域的表面预留晒纹处理位，提升手持操作时的摩擦力，避免沾水后打滑脱手。枪身上部的黑白条纹装饰段并非单纯外观件，其内部预留了水泵按压机构的安装空间，三个平行的黑色凸筋同时起到加强筋作用，

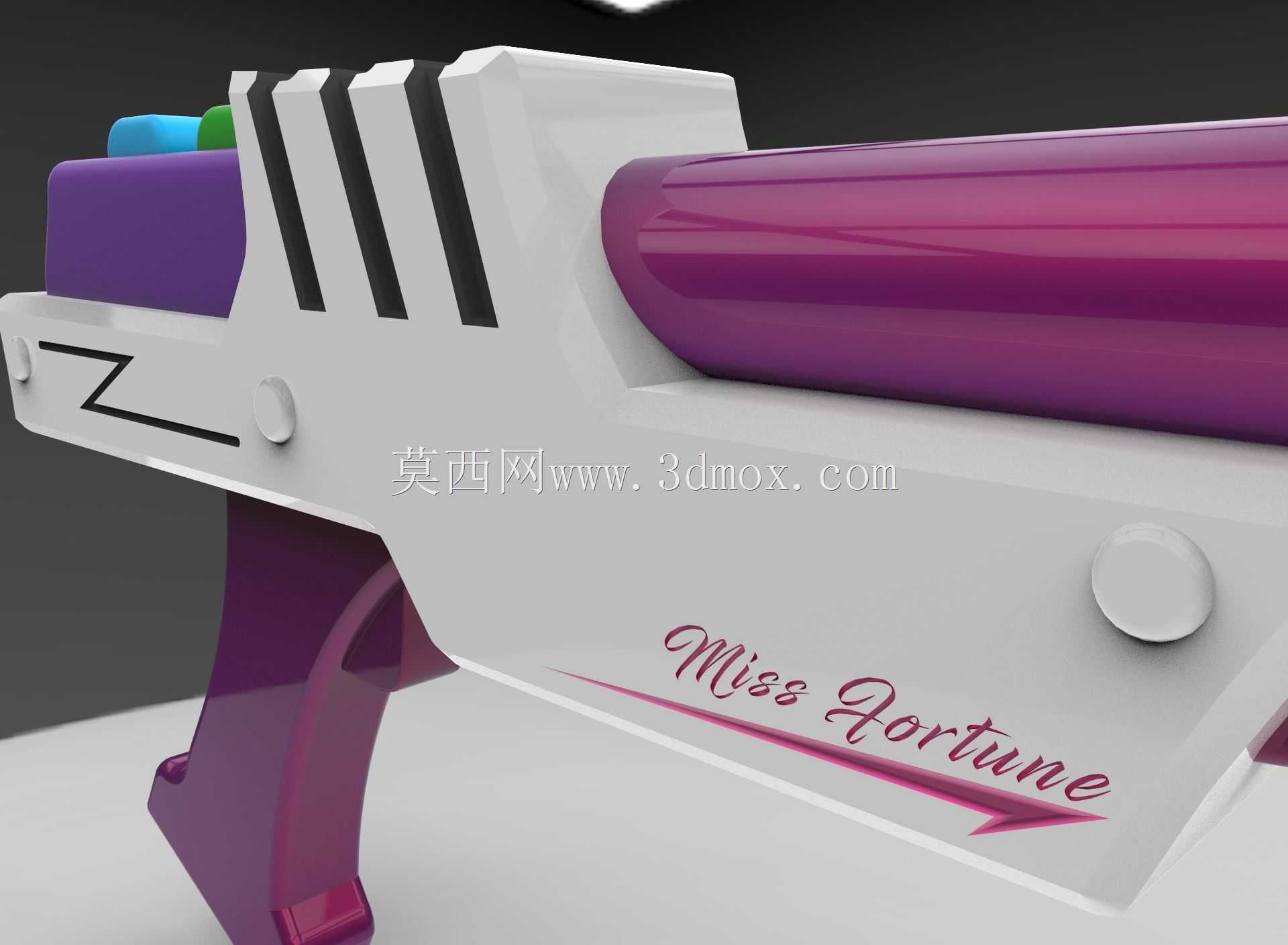

　　将按压操作的受力均匀分散到两侧壳体上，避免长期按压导致壳体连接位开裂。枪身侧面的主题标识采用内嵌式凹槽设计，后续可通过移印或者嵌色工艺实现标识效果，避免凸起标识在使用过程中被摩擦脱落。枪身尾部的彩色按键结构对应不同的出水模式切换位，按键采用悬臂卡扣结构与内部阀芯联动，按键行程设置为3mm，按压力度控制在15N以内，适配低龄用户的操作力度需求。从安装边界来看，该水枪整体横向长度控制在280mm以内，最高处高度为160mm，握把底部到枪身顶部的垂直距离预留了手持操作的安全间隙，不会出现握持时手腕磕碰枪身尾部的问题。前端出水嘴隐藏在紫色圆柱段前端，内部预留了密封圈安装槽，采用标准10mm内径的O型圈实现动密封，避免加压过程中出现渗水问题。

　　枪身前后的圆形装饰件同时作为壳体连接螺丝的装饰盖，采用卡扣式安装，既隐藏了连接螺丝提升外观整体性，也方便后期拆卸维修内部的阀芯与储水腔结构。在实际应用场景中，该款产品属于文创衍生类戏水玩具，可用于主题线下活动周边、夏季戏水玩具零售、IP联名收藏等场景，结构设计上充分考虑了量产注塑的工艺可行性，所有外观面的脱模斜度控制在1.5度以上，内部加强筋的脱模斜度设置为3度，避免脱模时出现拉伤问题。上下壳体的连接采用周向均匀分布的自攻螺丝柱，螺丝柱壁厚控制在1mm，搭配十字盘头自攻螺丝实现牢固连接，同时在储水腔周边设置超声波焊接线，实现储水腔的密封连接，避免胶水粘接带来的环保与效率问题。枪身顶部的注水口设置在靠后的位置，

　　注水口采用螺旋密封盖结构，盖内设置硅胶密封垫，注水时无需完全拆分枪身，操作便捷，同时密封盖与枪身之间设置软胶连接带，避免密封盖丢失。内部的出水通路采用等径流道设计，流道内壁光滑无突变拐角，降低出水阻力，提升单次按压的出水射程，在常规0.15MPa的按压压力下，出水射程可达到6米以上，满足戏水玩具的使用需求。整体结构在设计阶段就完成了动静态干涉检查，所有活动部件的运动间隙预留0.3mm，避免组装后出现按键卡滞、阀芯运动不畅的问题，同时所有外露边缘都做了R1以上的圆角处理，避免尖锐边角导致的使用划伤风险，符合玩具产品的安全设计规范。
