游戏主题重型宽刃佩剑三维结构设计

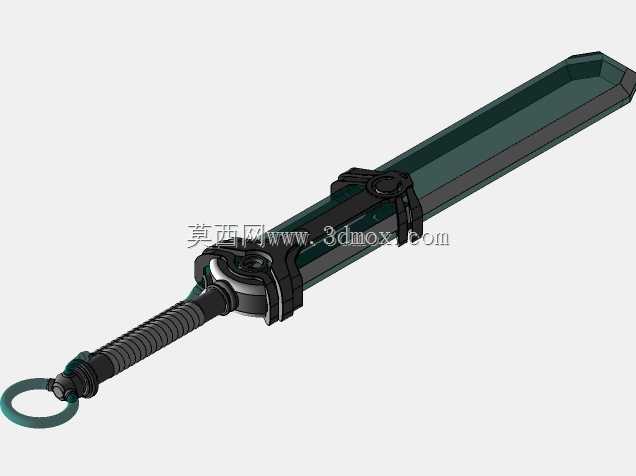

　　该模型还原的是游戏世界观设定里的重型近战佩剑，这类道具的三维建模成果，主要落地场景集中在游戏IP衍生周边开发、cosplay道具制作、手办原型打样、影视道具预制这几个方向，和传统工业零部件的设计逻辑不同，这类文创类机械结构设计，首先要平衡造型还原度和实体制作的结构可行性。从结构拆分来看，整剑分为刃部、护手、握柄、尾环四个独立装配段，刃部采用多段棱面切角设计，没有做开刃结构，整体截面为对称梯形，靠近护手位置的刃根做了加厚处理，避免实体打印或者机加工制作时出现应力集中断裂的问题，刃身长度占整剑总长的七成左右，宽度从刃根到剑尖做均匀收窄，剑尖位置做了小平面钝化处理，符合周边道具的安全规范要求。护手部分采用双层嵌套结构，

　　外层是包裹式的硬质护圈，内层做了和刃根、握柄衔接的定位卡槽，不需要额外粘接就能完成三段的对位装配，护手上的凸起装饰结构做了圆角过渡，没有尖锐棱角，既符合实体握持的安全要求，也能减少3D打印过程中的支撑用量。握柄部分做了等距的环形防滑槽，槽深控制在1.5mm左右，握持时的摩擦力足够，同时不会硌手，握柄直径适配成年人手掌的握持尺寸，整剑重心控制在护手前3cm的位置，实体制作后握持不会出现头重脚轻的问题，长时间持握的疲劳度更低。尾端的挂环采用分体式装配结构，和握柄末端的定位柱过盈配合，挂环内径足够穿入常规的挂绳或者装饰织带，既可以作为手持道具，也能搭配背带作为背负式装饰件。设计过程中首先参考了原设定的三视图比例，

　　对原设定里过于夸张的刃部厚度做了工程化调整，原设定的刃部厚度偏薄，如果按原比例制作实体件，长度超过80cm的情况下很容易出现弯折变形，因此将刃部中脊位置的厚度增加到8mm，两侧棱面做对称切薄，既保留了原设定的厚重视觉效果，也能满足PLA、树脂等常见3D打印材料的结构强度要求。安装边界方面，各段衔接的定位止口深度统一为10mm，装配后同轴度误差控制在0.2mm以内，不需要后期大量打磨就能做到接缝平整，如果用于金属材质的道具制作，各段的衔接位置预留了0.3mm的焊道余量，焊接后打磨可以完全隐藏接缝。这类文创类的机械结构设计，和传统工业零部件的公差要求不同，不需要过高的尺寸精度，重点是造型还原度和结构可靠性的平衡，

　　比如刃身的棱面分割线要完全对称，避免视觉上出现歪刃的问题，护手的装饰结构位置要和原设定完全对齐，同时所有外露的结构都要做R1以上的圆角处理，避免使用过程中划伤。在实际的周边生产场景中，该模型可以直接导入切片软件做分件打印，也可以导入机加工编程软件做铝件、亚克力件的切削加工，拆分的四个部件都可以在常规尺寸的3D打印机上完成制作，不需要超大尺寸的打印设备，降低了个人制作者的生产门槛。握柄部分的防滑槽结构，也可以根据实际使用需求替换成缠绳结构的定位槽，预留的槽深足够包裹两层防滑缠带，满足不同使用场景的握持需求。尾环的结构除了穿挂绳之外，也可以拓展安装配重块，根据不同使用者的握持习惯调整整剑的重心位置，适配不同身高、不同臂力的使用者需求。刃身的表面是平整的多棱面结构，后期做表面处理时，可以直接做喷漆、水贴、做旧等工艺，不需要额外补平表面，棱线位置的R角控制在0.5mm，喷漆后不会出现棱线模糊的问题，能很好地保留武器的硬朗视觉风格。
