英雄联盟艾希主题弓箭造型结构设计

　　该造型结构的设计核心围绕游戏IP道具实体化落地的需求展开，在还原原作视觉特征的基础上，充分兼顾实体道具的结构合理性与展示适配性。从应用场景来看，该结构可直接用于游戏主题展会的展示道具、cosplay活动的手持装备、IP周边收藏摆件的生产打样，也可作为文创衍生品开发的结构原型，适配不同材质的加工工艺要求。

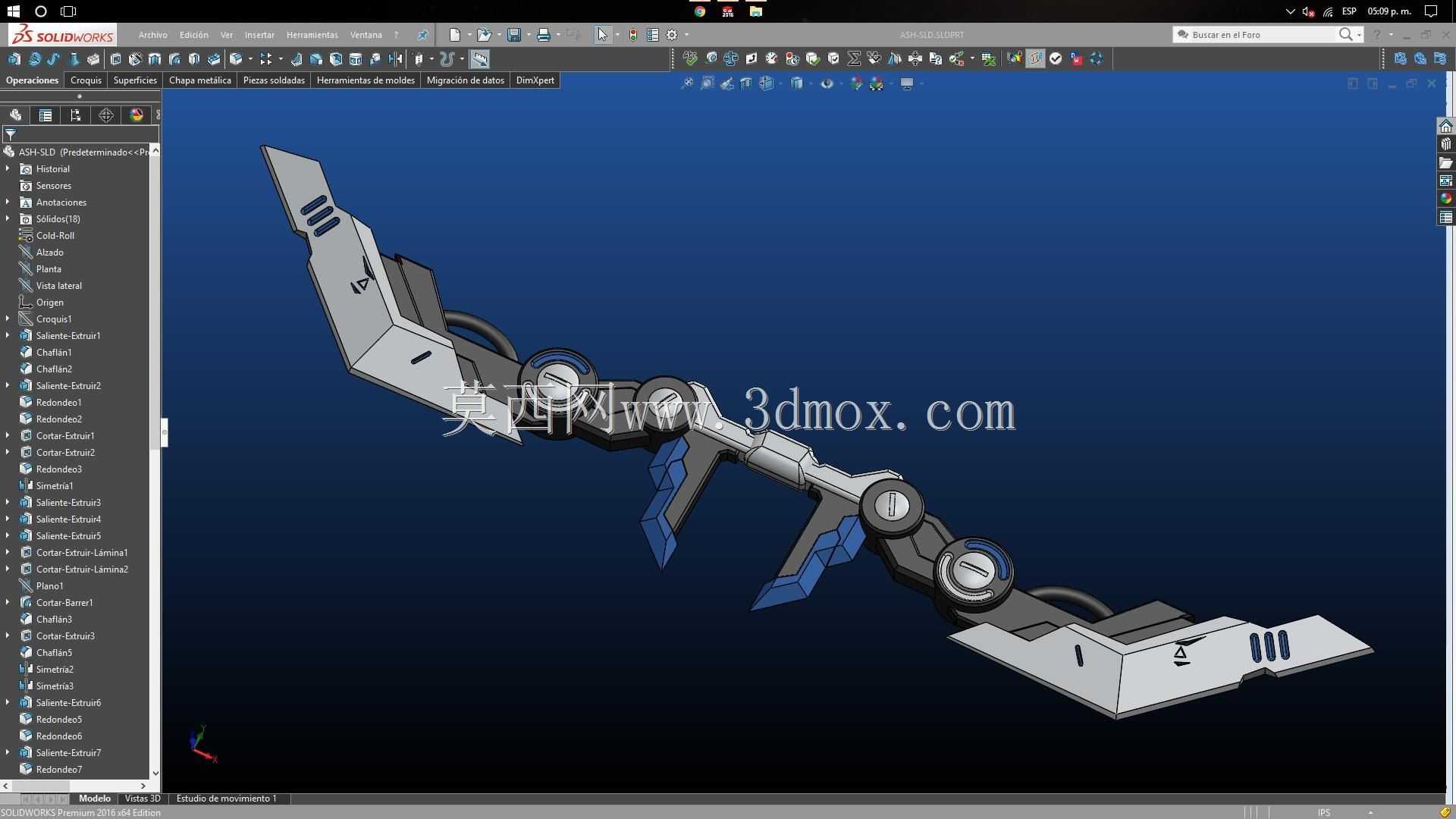

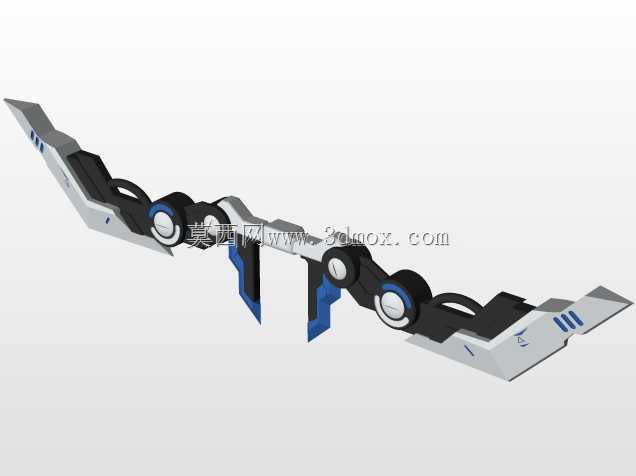

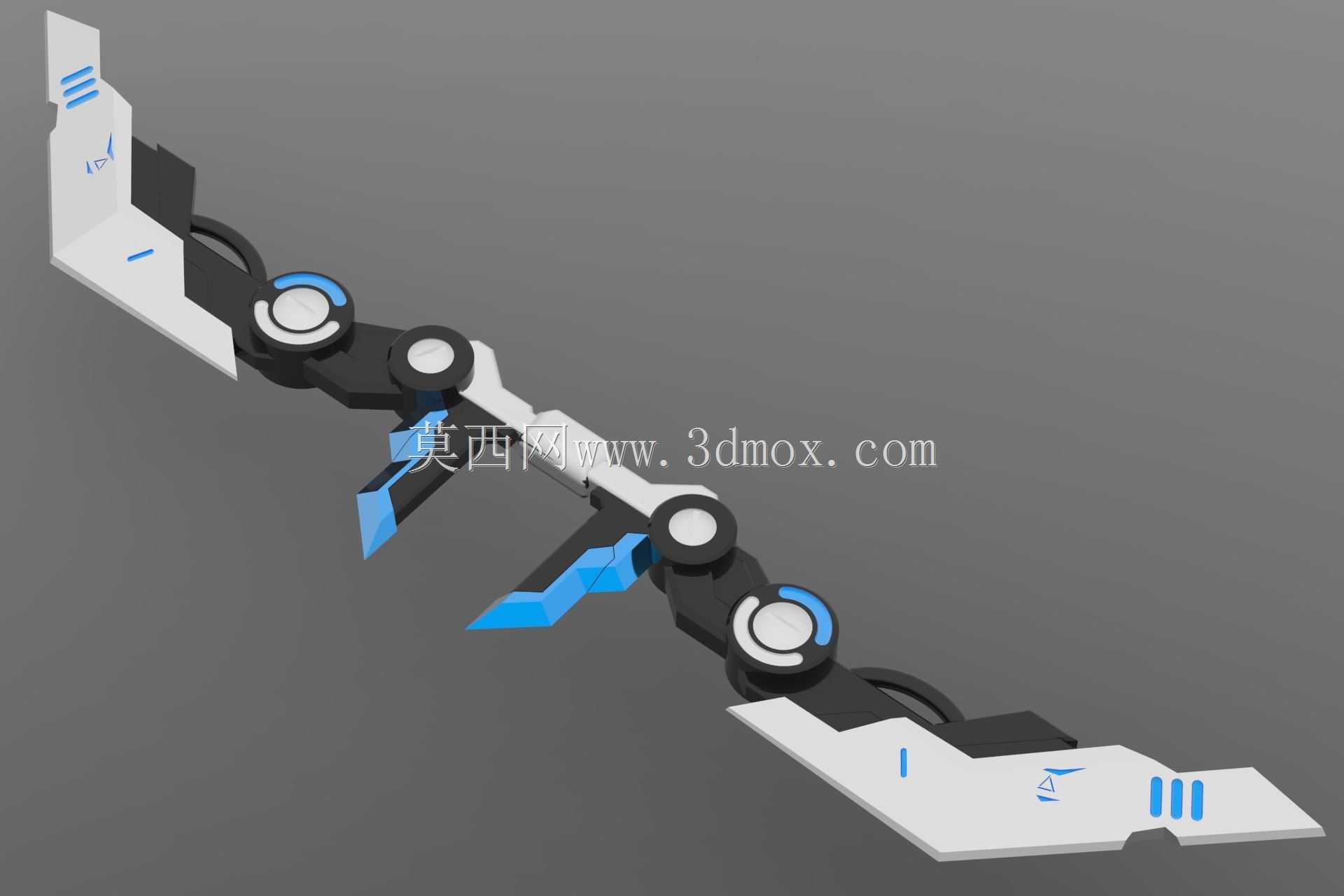

　　整体结构采用分段式铰接设计，三段主体臂身通过圆形铰接副连接，每个铰接位预留了0.2mm的转动间隙，既保证造型弯折角度可调整，也避免实体装配后出现卡滞问题。臂身主体采用对称式布局，两侧的刃状装饰结构与主体臂身采用卡槽式连接，安装时可通过定位凸台快速对齐，无需额外辅助治具即可完成组装，适配3D打印、CNC精雕等多种小批量加工方式。

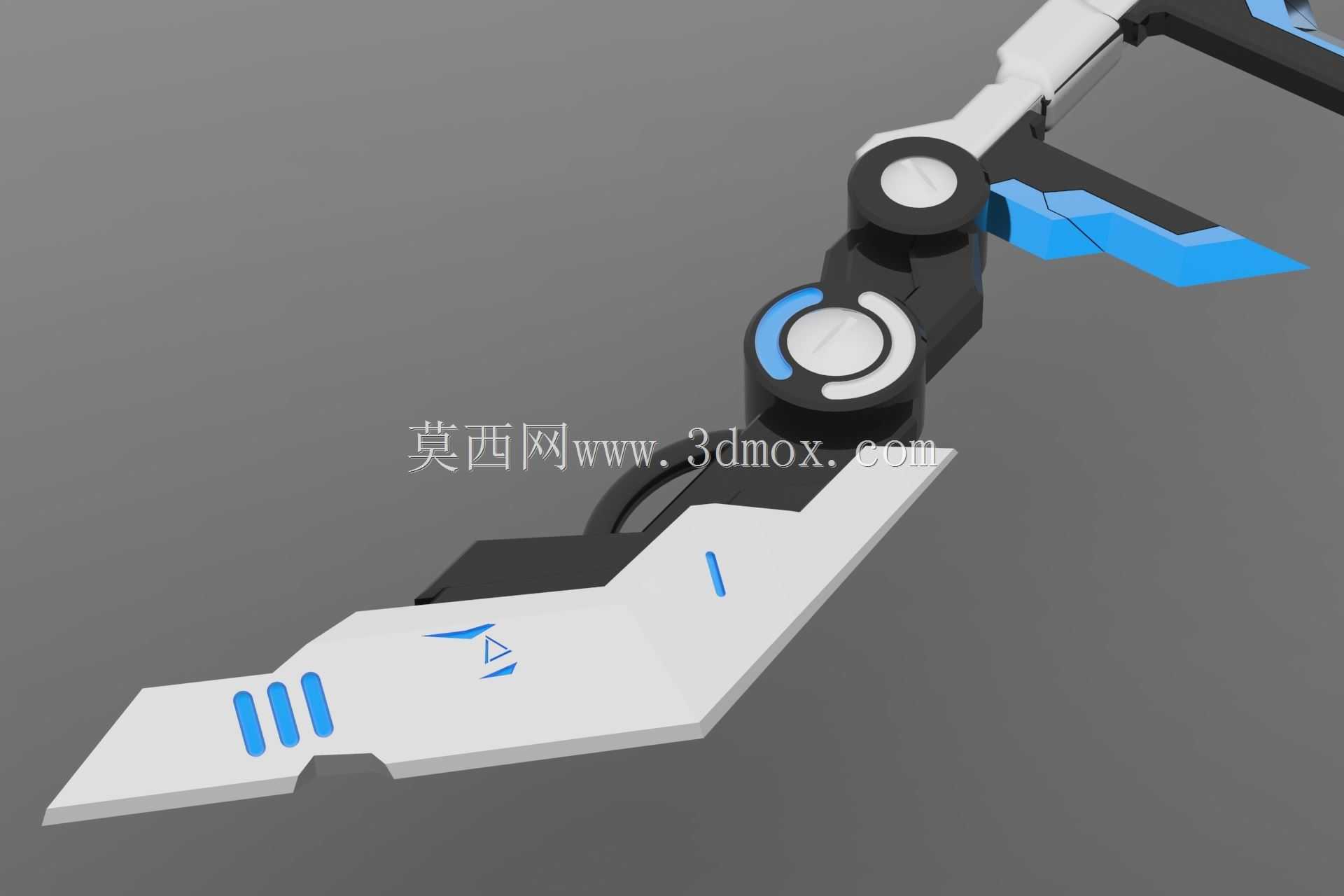

　　从功能特性来看，该结构在非活动的装饰区域做了壁厚均匀化处理，整体壁厚控制在2.5mm-3mm区间，既避免薄壁结构打印时出现翘曲变形，也不会因壁厚过大导致整体重量超标，作为手持道具使用时，整体重量可控制在500g以内，长时间握持不会产生明显负重感。表面的蓝色装饰区域做了下沉0.3mm的凹槽设计，后期做分色处理时可直接在凹槽内填充对应色漆或者粘贴装饰片，无需额外做遮罩处理，大幅降低后期表面处理的工时成本。

　　设计过程中优先考虑了安装边界的适配性，整体展开后的总长度控制在1200mm，折叠后最小长度为420mm，可适配常规尺寸的快递包装运输，无需拆分过多部件。铰接位置的转轴采用标准M3螺丝规格，用户可根据实际使用需求调整铰接阻尼，作为静态摆件时可拧紧螺丝固定造型角度，作为可动道具使用时可适当调松螺丝，实现臂身的角度调整。两端的箭头状装饰结构做了圆角钝化处理，所有外露边缘的R角不小于1mm，避免作为手持道具使用时出现划伤风险，符合公共展示道具的安全规范要求。

　　结构内部预留了可选的灯组安装空间，在每个圆形铰接位的中心位置预留了直径8mm的通孔，可穿过导线安装LED灯组，实现蓝色装饰区域的发光效果，适配高端展示款的制作需求。臂身内部做了网格状加强筋设计，加强筋厚度1.2mm，间距12mm，在保证整体结构强度的前提下，最大限度降低材料用量，控制生产成本。所有连接位的卡扣结构都做了1度的拔模斜度，注塑生产时可顺利脱模，小批量制作时也可直接通过FDM3D打印一次成型，无需做额外的支撑结构，打印完成后仅需去除少量支撑即可进行组装。

　　从实际落地的角度考量，该结构的所有部件都可拆分单独加工，单个部件的最大尺寸不超过300mm，可适配桌面级3D打印机的成型尺寸，个人爱好者也可自行打印制作。部件之间的连接公差控制在0.15mm，不管是PLA、树脂等3D打印材料，还是亚克力、PVC等板材切割加工，都能顺利完成装配，不会出现过松或者过紧的问题。表面的纹理细节做了0.5mm的凸起处理，后期做旧或者喷涂时可自然形成层次感，无需额外雕刻纹理，降低后期处理的难度。
