星际争霸主题哈莱徽章立体结构设计

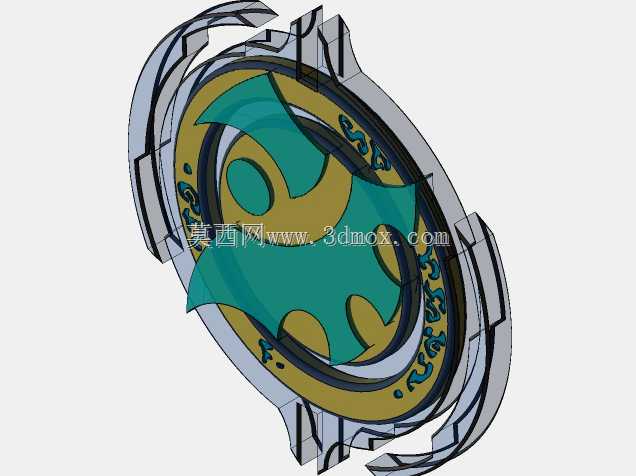

　　这款主题徽章的结构设计，最初的需求锚点是面向游戏线下展会、主题场馆陈列以及高端周边收藏场景，区别于常规平面冲压徽章，采用多层嵌套的立体装配结构，整体为类圆形对称布局，外轮廓做了多段切削的棱角造型，打破正圆的呆板感，适配陈列时不同角度的光影呈现效果。从结构分层来看，最外层是透明硬质包覆层，采用等壁厚的环形结构，壁厚控制在1.2mm，既保证内部结构的可视性，又能提供足够的抗磕碰防护，外层边缘做了0.3mm的圆角过渡，避免锐边划伤，这层结构的安装边界预留了0.1mm的装配间隙，和中层金属质感环体采用卡扣式连接，不需要额外粘接剂，方便后期拆解更换内部饰片。中层环体是整个徽章的配重结构，采用仿金属质感的实体结构，环体表面蚀刻有连续的主题纹样，

　　纹样深度控制在0.2mm，既保证纹样的触感辨识度，又不会因为蚀刻过深破坏环体的结构强度，环体的内径和内层核心饰片的外径做了过渡配合，配合公差控制在0.05mm，装配后不会出现松脱晃动的问题。内层核心饰片是整个设计的视觉焦点，采用不对称的造型布局，主体的标识图案做了1.5mm的凸起高度，和底层的金色衬底形成明确的层次差，凸起部分的边缘做了斜度拔模处理，方便加工脱模，同时斜度面在光线照射下会形成自然的明暗过渡，强化立体视觉效果。核心饰片的背面预留了两个定位柱，和中层环体对应的定位孔配合，装配时不需要额外对位，直接压入即可完成定位，定位柱的直径设计为2mm，插入深度3mm，足够承受日常摆放、拿取过程中的侧向力，不会出现饰片偏转错位的问题。

　　在实际应用场景中，这款结构既可以作为独立的桌面摆件，底部预留的M3螺纹孔可以适配通用的金属展示支架，安装时支架螺柱拧入深度控制在3mm即可，不会穿透内部结构破坏正面纹样；也可以作为大型主题装置的嵌入式装饰构件，外轮廓的安装尺寸公差控制在±0.1mm，能够直接嵌入预先开好的安装槽内，不需要额外的固定结构，依靠配合公差即可实现稳固安装。设计过程中特意规避了常规徽章的薄片状结构，整体厚度控制在8mm，拿取时有足够的坠手感，同时多层结构的不同材质质感形成明确的视觉对比：外层的通透感、中层的金属厚重感、内层标识的哑光质感、底层衬底的金属光泽感，四层不同的视觉属性叠加，不需要额外的表面涂装即可呈现丰富的层次。

　　结构上所有的转角位置都做了应力释放处理，避免尖锐内角在受到外力冲击时出现应力集中开裂的问题，所有的装配面都做了脱模斜度设计，不管是采用机加工还是注塑工艺生产，都能够顺利脱模，不需要额外的侧抽芯结构，有效降低生产加工的难度和成本。针对陈列场景的需求，整体结构的重心经过反复调整，落在整体几何中心的正下方，当作为摆件放置时，即使受到轻微的外力触碰也不会出现倾倒的问题，不需要额外增加配重块，依靠自身结构的重量分布即可实现稳定放置。外层透明结构的表面做了硬化处理的设计预留，能够抵抗日常擦拭产生的划痕，长期陈列也不会因为表面磨花影响内部纹样的展示效果。中层环体的纹样采用连续对称布局，不管从哪个角度观察都能看到完整的纹样片段，不会出现视觉死角。内层核心标识的比例经过反复调整，在整体圆形构图中占据60%的视觉占比，既不会因为过大显得拥挤，也不会因为过小导致视觉焦点模糊。
