立式开口型光轴夹紧固定支座结构

　　在轻工输送线、小型自动化工作站、检测工装台架这类需要布设导向光轴的场景里，这类立式开口夹紧支座是非常常用的轴系固定元件，它不需要在光轴上额外加工定位台阶、键槽或者锁紧卡槽，就能完成光轴与安装基面的刚性连接，大幅降低光轴的加工成本与装配调整难度。日常设备维护中，调整光轴上滑动组件的行程范围时，只需要松开夹紧部位的锁紧螺钉，就能沿着光轴轴向滑动支座调整固定位置，调整到位后重新锁紧即可，不需要拆解整段轴系，现场运维的便利性很高。

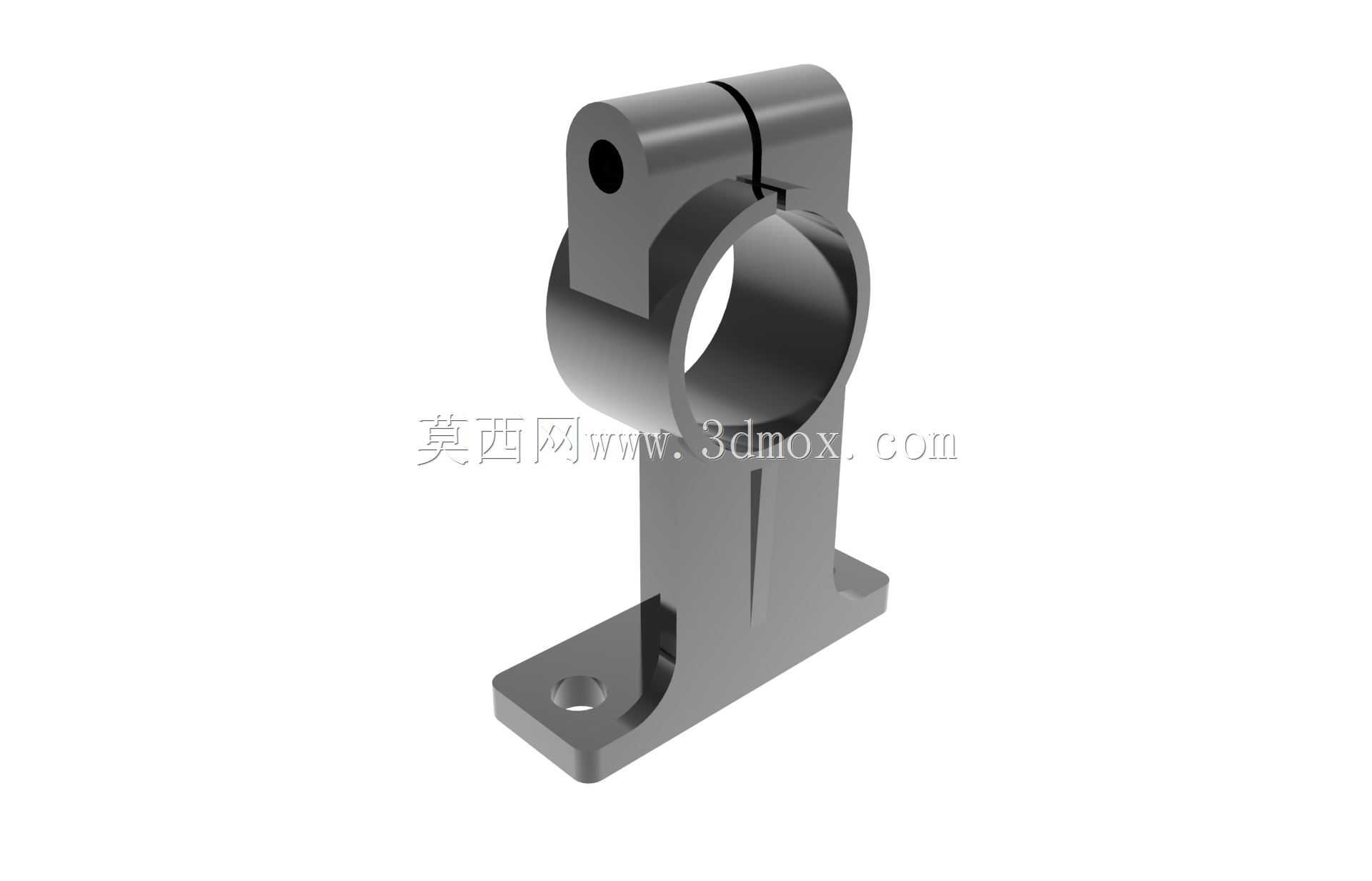

　　从结构功能上看，这个支座分为三个功能区段：底部是带安装孔的法兰底板，中部是垂直布置的支撑立臂，上部是带开口缝的夹紧环。上部夹紧环的开口缝沿着环的径向贯通，开口两侧预留了螺钉锁紧的安装位，当锁紧螺钉拧紧时，开口缝产生弹性形变，夹紧环的内孔直径收缩，就能抱紧穿入内孔的光轴，抱紧力足够抵抗光轴上滑动件往复运动带来的轴向窜动与径向倾覆力矩，不会出现轴系移位的问题。支撑立臂做了等强度的结构优化，从底板位置向上延伸到夹紧环位置，截面厚度根据受力分布做了渐变处理，立臂两侧做了减重凹槽，在保证整体支撑刚性的前提下，尽可能降低零件自身重量，减少安装基面的负载。

　　设计这类支座的时候，首先要匹配常用的导向光轴直径系列，夹紧环的内孔公差要选过渡配合区间，开口缝的宽度控制在1.5-2mm之间，缝宽过大会导致锁紧时形变过量造成内孔失圆，抱紧后光轴出现局部应力集中，缝宽过小则形变行程不足，无法提供足够的抱紧力。底部安装孔的中心距要适配常规工业铝型材的槽距，方便直接在铝型材机架上安装，不需要额外加工转接板；安装孔采用沉孔设计，内六角圆柱头螺钉拧紧后钉头完全沉入沉孔内，不会突出底板表面，保证支座安装后底板与安装基面完全贴合，避免出现安装倾斜导致光轴平行度超差的问题。立臂与底板、立臂与上部夹紧环的连接位置都做了圆角过渡，避免直角连接处的应力集中，在设备长期运行产生振动的工况下，不会出现连接位置断裂的失效问题。

　　实际选型使用时，要注意安装边界的匹配：底板的总长度、宽度要大于立臂的截面宽度，保证支撑的稳定性，避免光轴承受偏载时支座出现侧翻；夹紧环的中心高度要匹配轴系的设计高度，保证光轴安装后与安装基面的平行度符合设计要求；上部的铰接耳位置预留了横向销孔，这个位置可以安装行程触发碰块、传感器安装支架这类附属元件，不需要额外在光轴上加装固定环，进一步精简轴系的零件数量。这类支座通常采用铝合金或者45号钢加工，铝合金材质的重量轻、防锈性能好，适合用在对重量敏感的移动工作台架上，45号钢材质的刚性更强，适合用在负载更大、冲击更强的冲压线周边辅助工位上。装配的时候要注意，穿入光轴前不要提前把锁紧螺钉完全拧紧，要先把支座初步固定在安装基面上，穿入光轴调整好整体同轴度之后，再交叉拧紧夹紧螺钉与底部安装螺钉，避免装配应力导致光轴弯曲，影响轴上滑动件的运行顺畅度。
