锥齿轮传动配套支撑固定支架结构

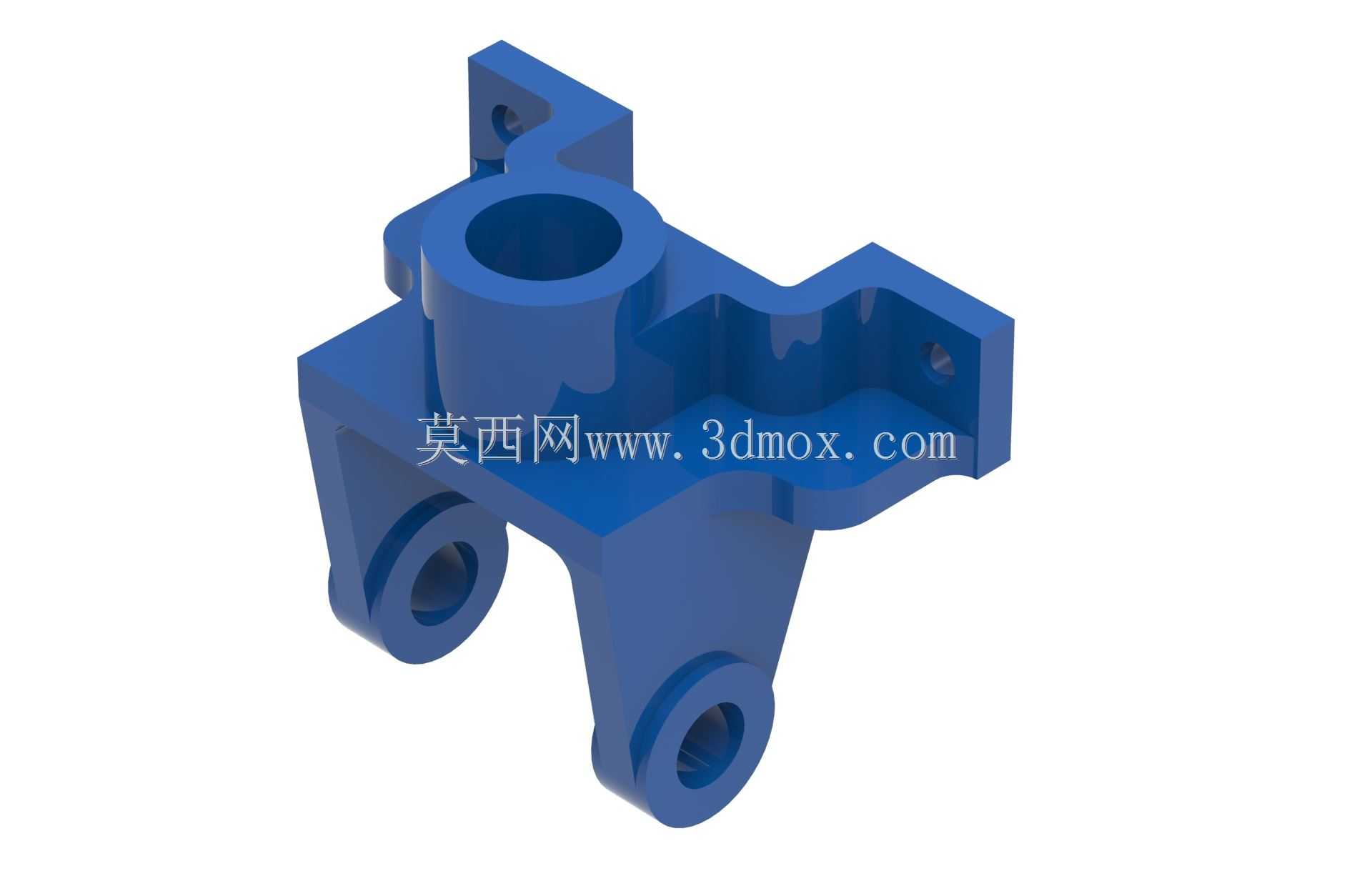

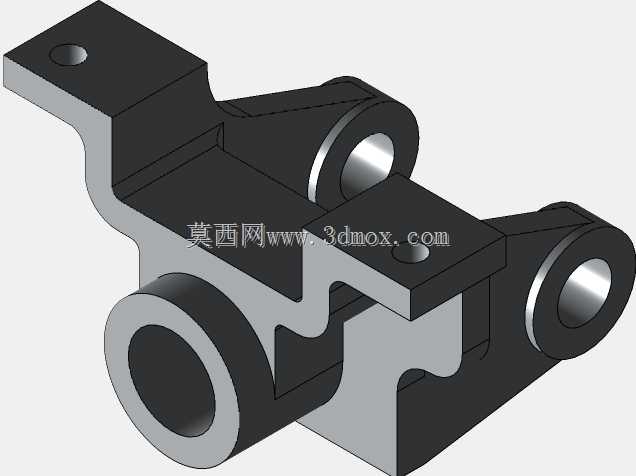

　　在各类需要实现相交轴动力传递的机械设备传动系统中，这类锥齿轮支架是承担齿轮组件定位、载荷传递的核心支撑构件，常见于小型机床进给箱、农用机械传动单元、轻工设备变速机构、输送线转角传动模块等场景，其结构合理性直接决定锥齿轮副的啮合精度、运行稳定性与整机使用寿命。从实际工况需求出发，这类支架首先要满足锥齿轮组件的安装同轴度要求，主体的中心通孔用于容纳锥齿轮的转轴与轴承组件，孔位的圆柱度、端面垂直度公差需控制在IT7级以内，才能保证齿轮运转时不会出现偏载、打齿的问题；下方伸出的两个带同轴孔的支脚，是支架与设备基座的安装连接位，两个支脚的孔位同轴度、与中心主孔的位置度公差，直接决定支架安装后齿轮副的中心距偏差，设计时需要预留0.1mm左右的装配调整余量，避免加工误差导致装配卡滞。

　　设计这类支架时，首先要匹配对应锥齿轮副的安装距参数，中心主孔的内径尺寸要适配所选轴承的外圈尺寸，孔深要覆盖轴承的安装宽度，同时预留轴承端盖的固定位置；支脚的安装孔中心距要匹配设备基座上的预装螺柱间距，孔径要比连接螺栓大1-2mm，方便装配时微调位置，保证锥齿轮的啮合间隙处于0.1-0.3mm的合理区间。支架的主体连接筋板采用了变厚度设计，在主孔与支脚、侧伸安装臂的衔接位置做了加厚处理，同时在转角处设置了铸造圆角，既可以降低铸造时的应力集中风险，也能提升支架整体的抗扭、抗弯刚度，避免设备运行时受齿轮啮合力的交变载荷作用出现结构变形，导致齿轮啮合精度下降。侧伸的安装臂上预留了两个定位孔，用于安装齿轮轴的端盖或者辅助支撑组件，臂体的高度与延伸长度完全匹配锥齿轮副的轴向安装尺寸，不会出现干涉齿轮运转、或者支撑不足的问题。

　　从安装边界来看，这类支架的整体外轮廓尺寸适配小型传动箱的内部安装空间，安装后不会与箱体内的其他传动构件、润滑管路产生干涉；支架的底部安装面需要做铣平处理，平面度公差不大于0.05mm，保证与基座贴合紧密，减少运转时的振动传导。材质通常选用灰铸铁HT200，具备良好的减震性与铸造性能，能够有效吸收齿轮运转时产生的振动，降低传动噪音；部分重载工况下也可选用铸钢ZG270-500材质，提升结构的承载能力。在建模过程中，需要重点关注各个安装孔位的位置公差关联，所有孔位的轴线要保证平行或者垂直的位置关系，筋板的过渡要平滑，避免出现尖锐棱角，既符合铸造工艺要求，也能减少后续机加工的工序量。这类支架的结构设计没有冗余的部分，每一处结构都对应明确的功能需求：中心主孔承担齿轮轴的旋转支撑，支脚承担整机的固定与载荷传递，侧伸臂承担辅助构件的安装定位，筋板承担结构刚度强化，完全围绕锥齿轮传动的实际工况需求设计，能够满足中低速、中等载荷下的锥齿轮传动支撑需求，在各类小型机械传动系统中具备很强的通用性，只需要调整对应孔位的尺寸参数，就可以适配不同规格的锥齿轮组件安装使用。
