双支撑式轴系安装固定轴承座结构

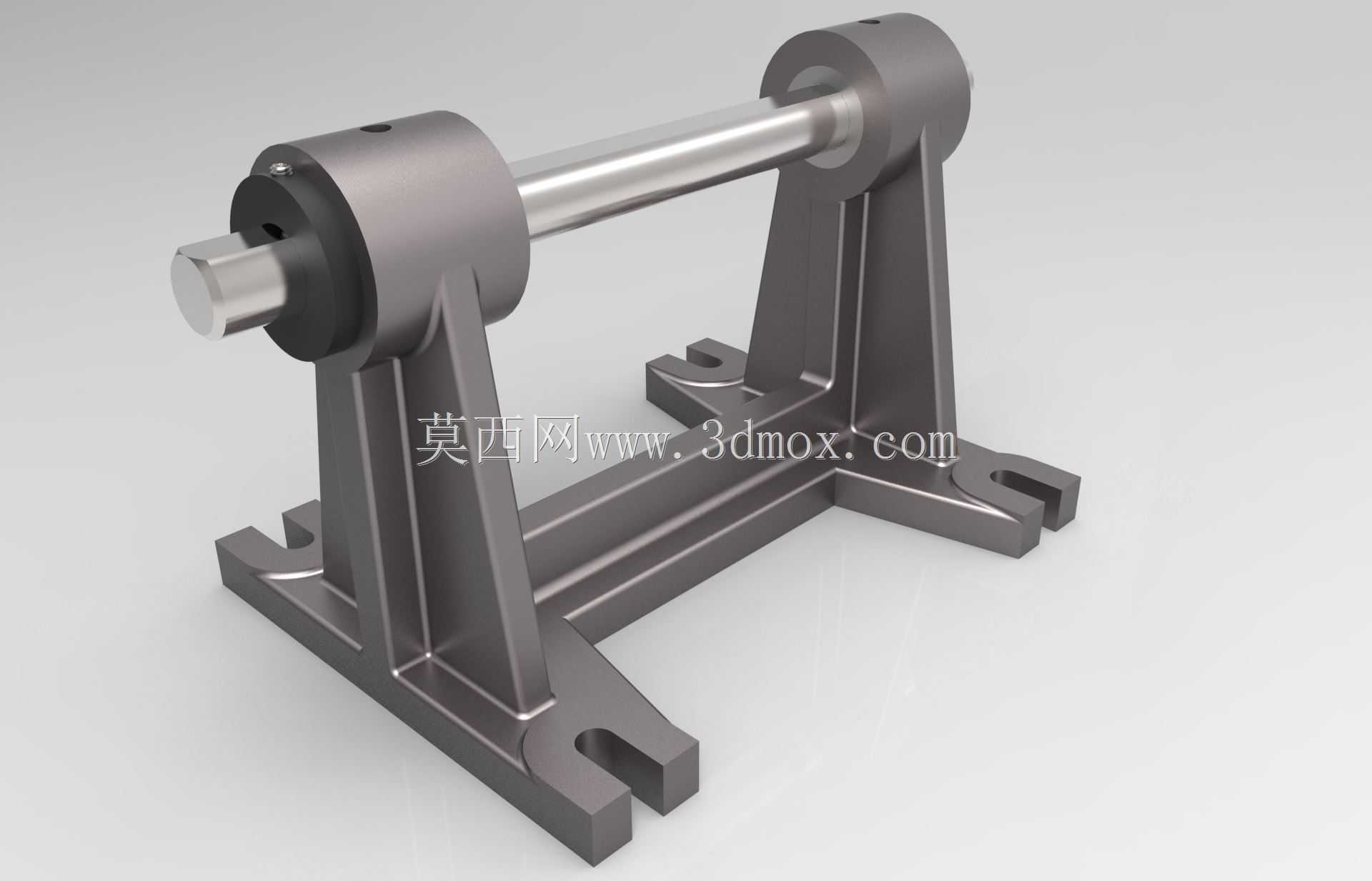

　　在各类中小型传动设备的轴系布局中，双支撑式轴承座是承担转轴径向载荷、限定轴系轴向窜动的核心基础构件，常见于轻工输送设备、小型实验台架、非标自动化传动单元的轴系搭建场景，区别于一体式带座轴承的标准化选型，这类分体式双支撑结构可适配非标准轴间距的传动设计，满足定制化设备的轴系布置需求。从实际使用场景来看，这类轴承座多应用在转速不超过1500r/min、径向载荷中等的传动环节，比如小型皮带输送机的从动辊支撑、实验台的传动轴定位、非标检测设备的转轴安装位，两个支撑座通过一体化的连接底座形成刚性整体，相比两个独立安装的单轴承座，能大幅降低安装过程中的同轴度调校难度，避免因安装面加工误差导致的轴系别劲、轴承过早磨损问题。结构设计上，

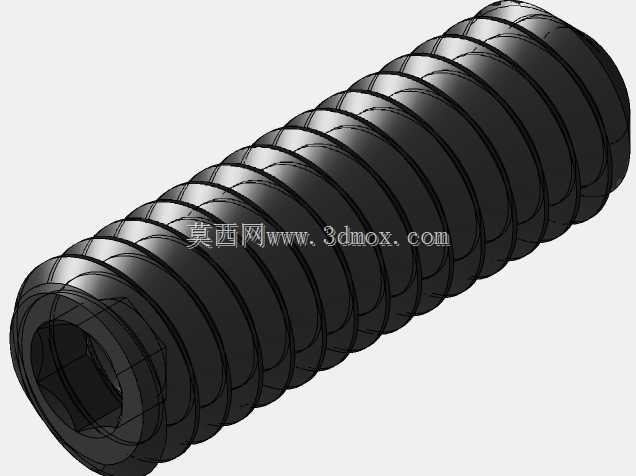

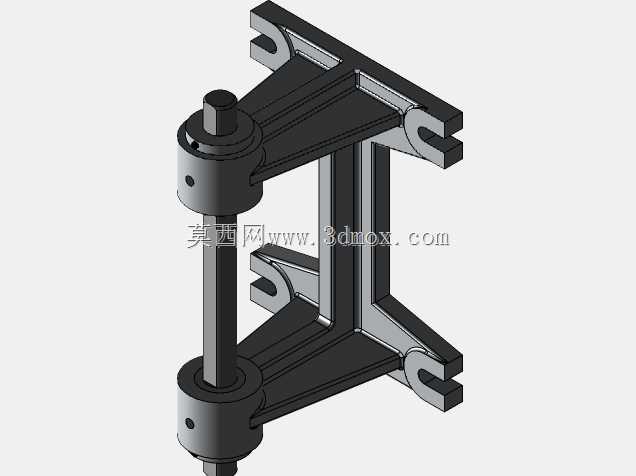

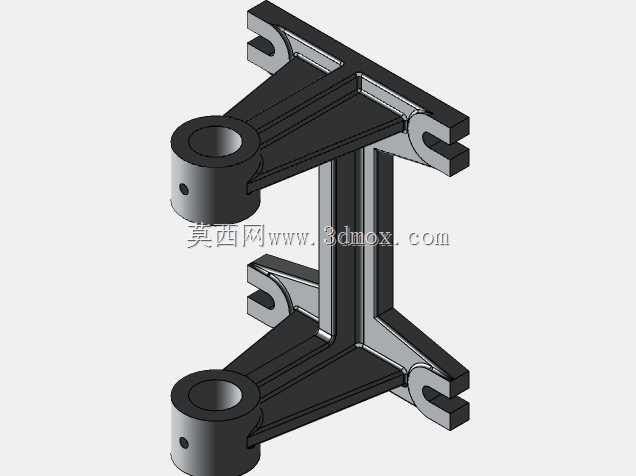

　　两个支撑立板与底部安装底座采用加强筋过渡连接，筋板沿载荷传递方向布置，可有效承载转轴运转过程中产生的径向弯矩，避免立板受载后出现外张变形；每个支撑立板顶部设置同轴的轴承安装孔，孔位的同轴度公差控制在0.02mm以内，可适配标准深沟球轴承的压装需求，孔侧预留的顶丝孔可用于轴承外圈的周向固定，防止轴承在孔内出现随轴转动的问题。底部安装底座的两端开设长圆形安装槽，槽位长度预留10mm的调整余量，安装时可沿轴系垂直方向微调位置，补偿机架安装孔的加工误差，降低现场安装的调校难度；安装槽的宽度适配常用的M10内六角螺栓，可直接固定在标准铝型材机架或钢制焊接机架的安装面上，无需额外加工转接板。从配套轴系的适配性来看，该结构可搭配轴套、挡圈、

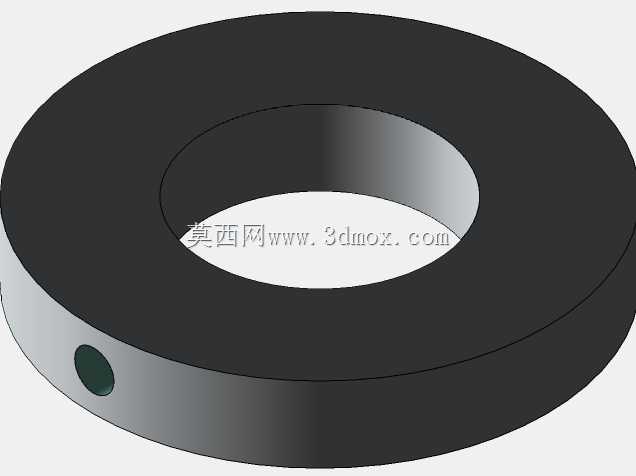

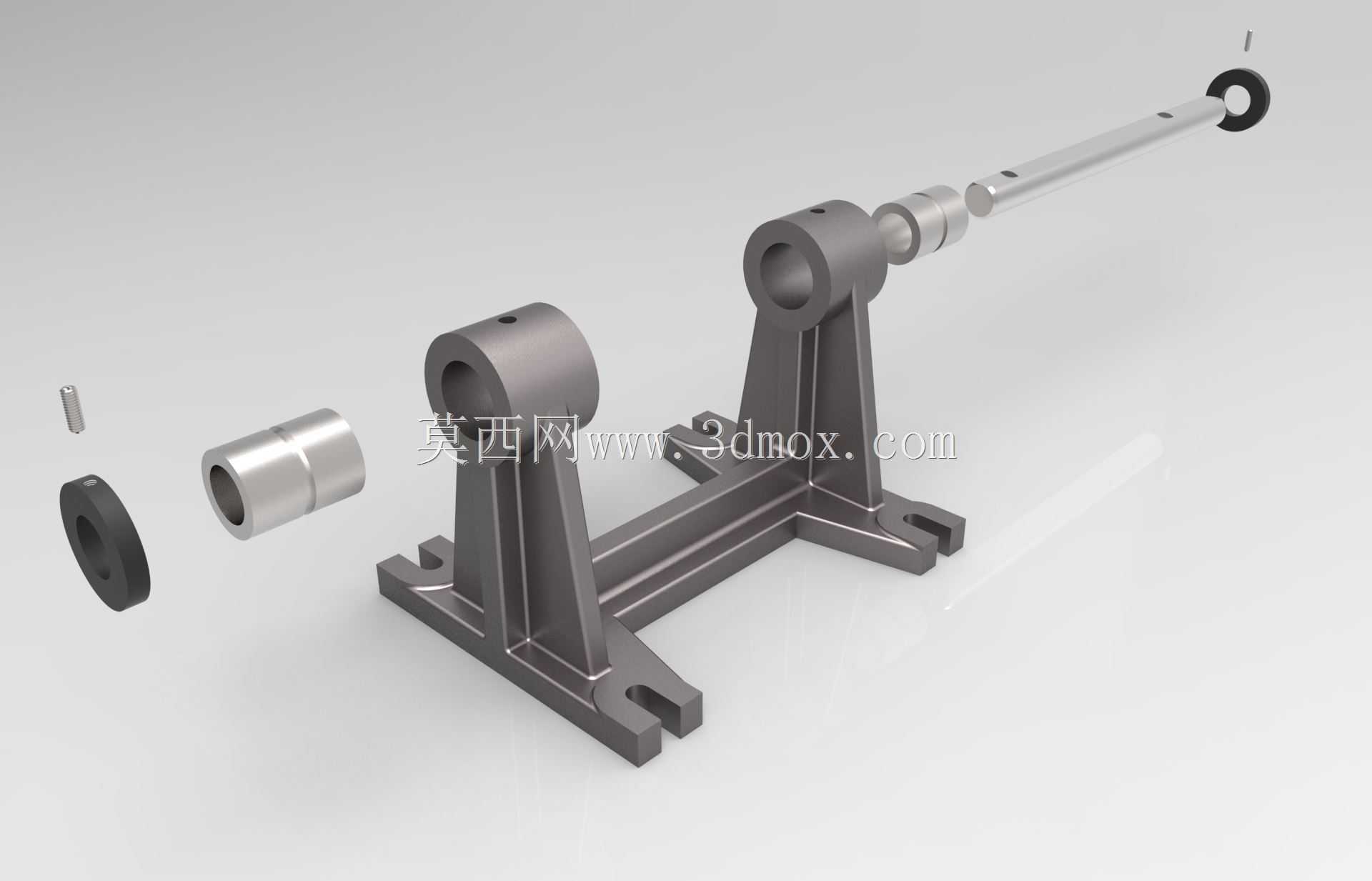

　　锁紧螺母等标准轴系零件完成转轴的轴向定位，支撑立板的间距可根据轴上安装的传动件尺寸灵活调整，比如轴上需要安装同步轮、联轴器、小型凸轮等零件时，可通过调整两个支撑立板的间距预留足够的零件安装空间，相比标准化的现成轴承座组件，定制化的空间适配性更强。建模过程中需要重点关注轴承安装孔与底座安装面的平行度公差，若平行度超差，转轴安装后会出现轴线倾斜，导致轴承运转时承受附加轴向力，大幅缩短轴承使用寿命；加强筋的厚度设置为底座壁厚的0.8倍，既保证足够的结构刚性，又避免壁厚突变导致的铸造或3D打印过程中的应力变形问题；轴承安装孔的端面需设置沉台，用于容纳轴承外圈的端面，保证轴承压装后端面与孔端面贴合，避免轴承安装到位后出现轴向间隙。

　　实际选型应用时，需要根据转轴的直径匹配对应尺寸的轴承安装孔，根据轴系的总长度调整两个支撑立板的间距，同时核算底座的安装孔位尺寸是否匹配现场机架的安装空间，若应用在有振动的传动场景，可在底座与机架之间加装橡胶减震垫，降低运转过程中的振动传递，提升轴系运转的平稳性。这类结构的设计核心是在保证支撑刚性的前提下，尽可能降低安装调校的难度，通过一体化的底座结构保证两个支撑孔的同轴度，减少现场安装时的刮研、调校工作量，非常适合非标设备的快速搭建场景，也可作为CAD技能练习的典型案例，帮助设计者掌握轴系支撑类零件的公差配合、结构加强、安装适配等核心设计要点，理解从功能需求到结构落地的完整设计逻辑。
