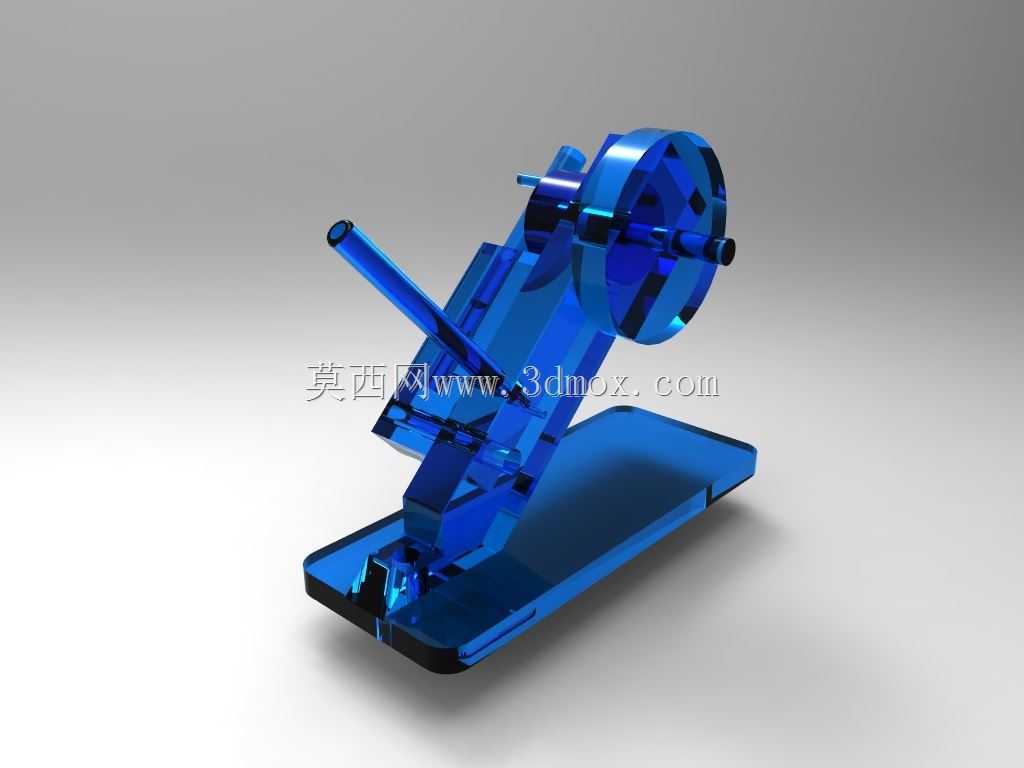

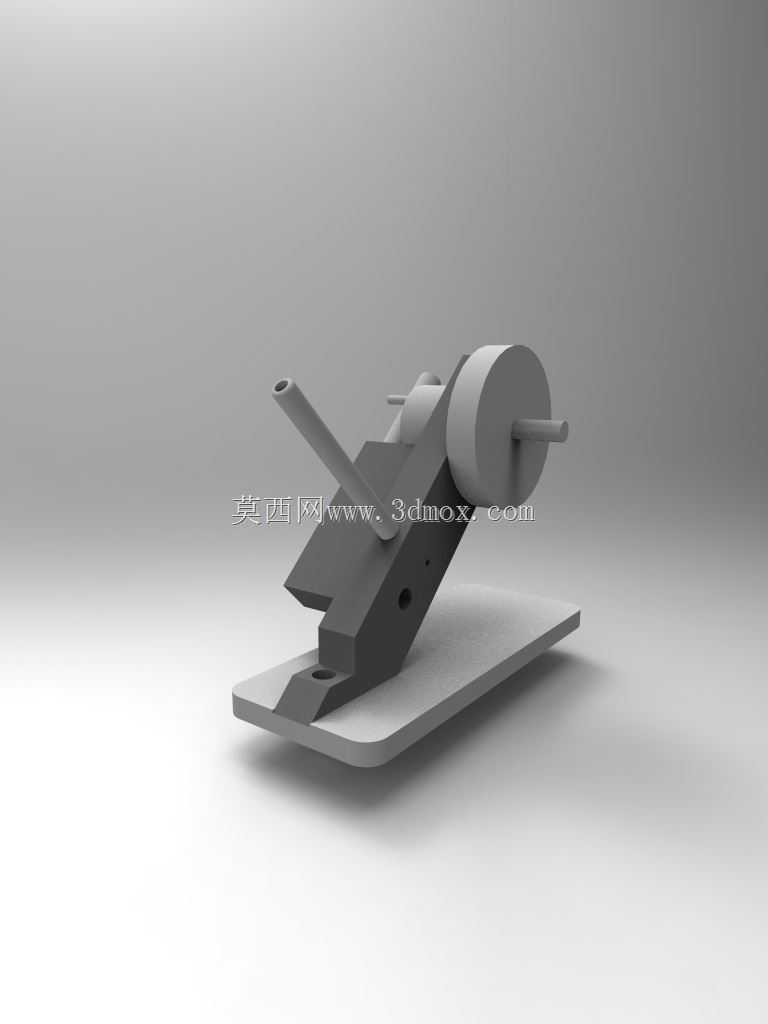

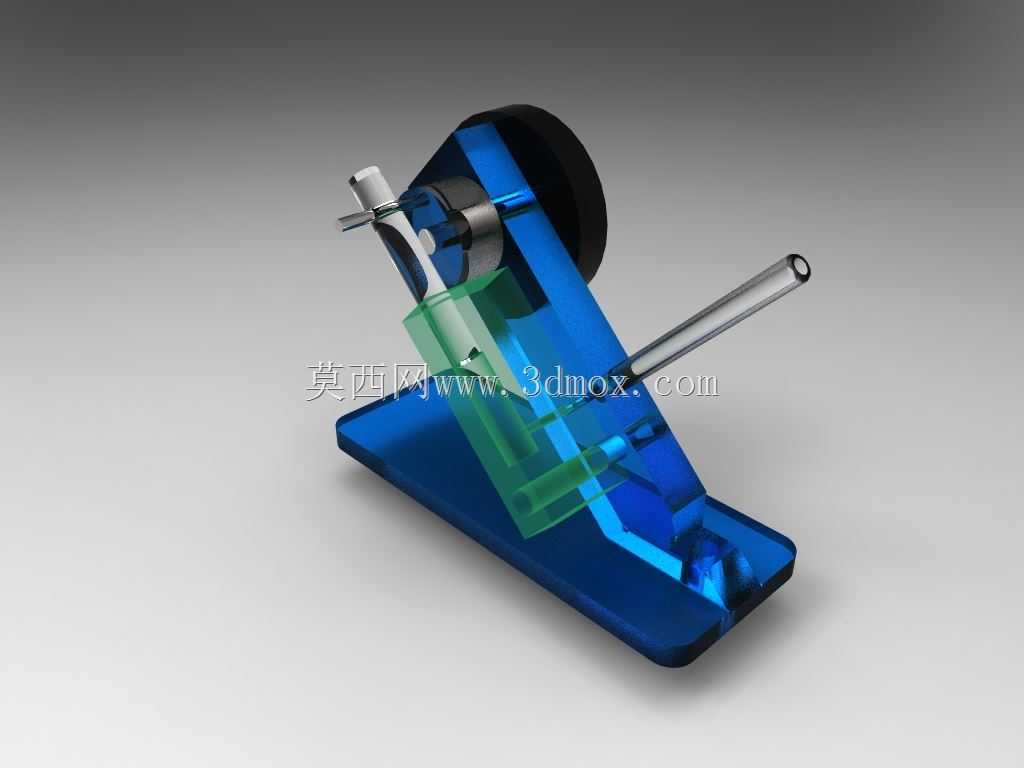

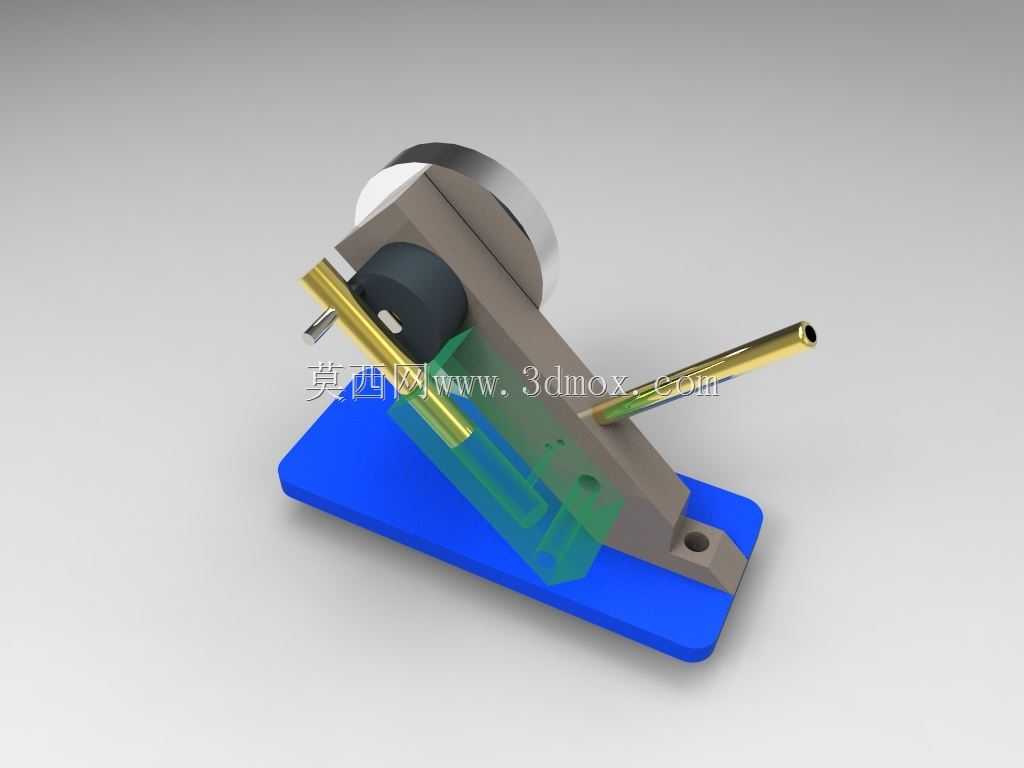

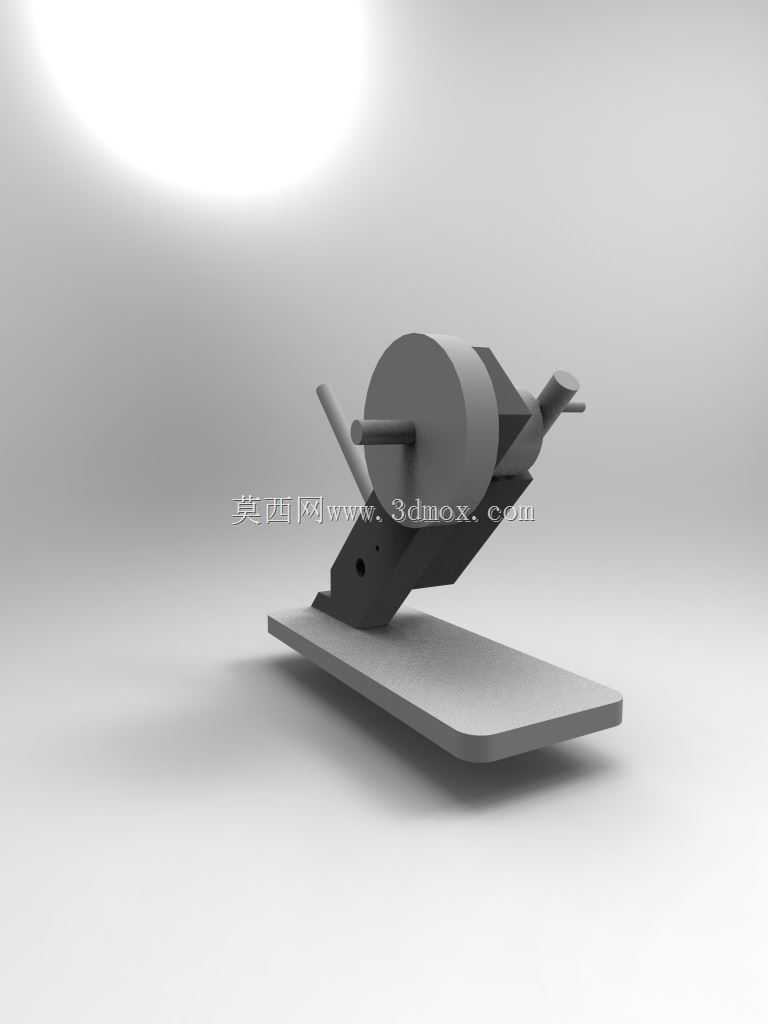

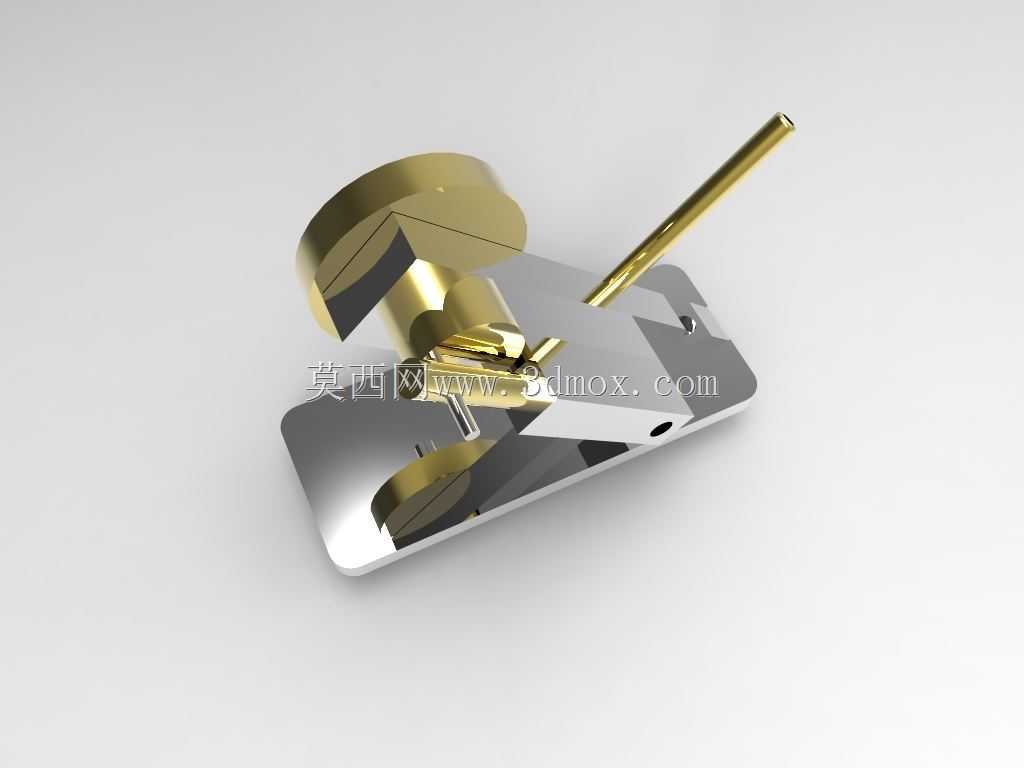

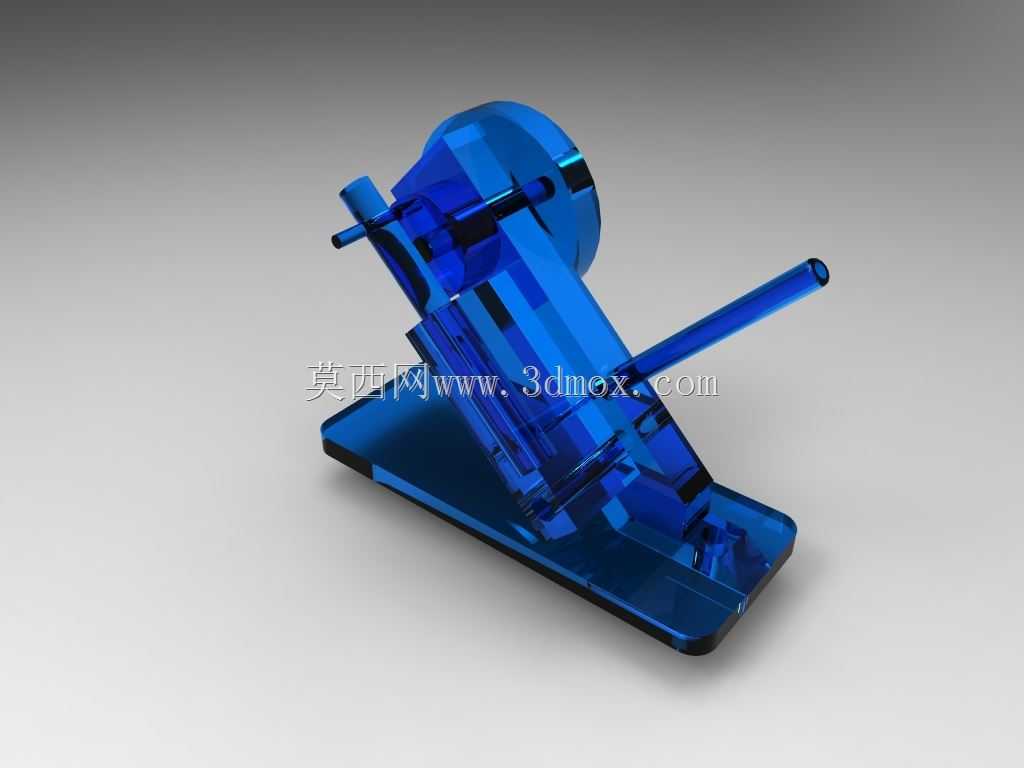

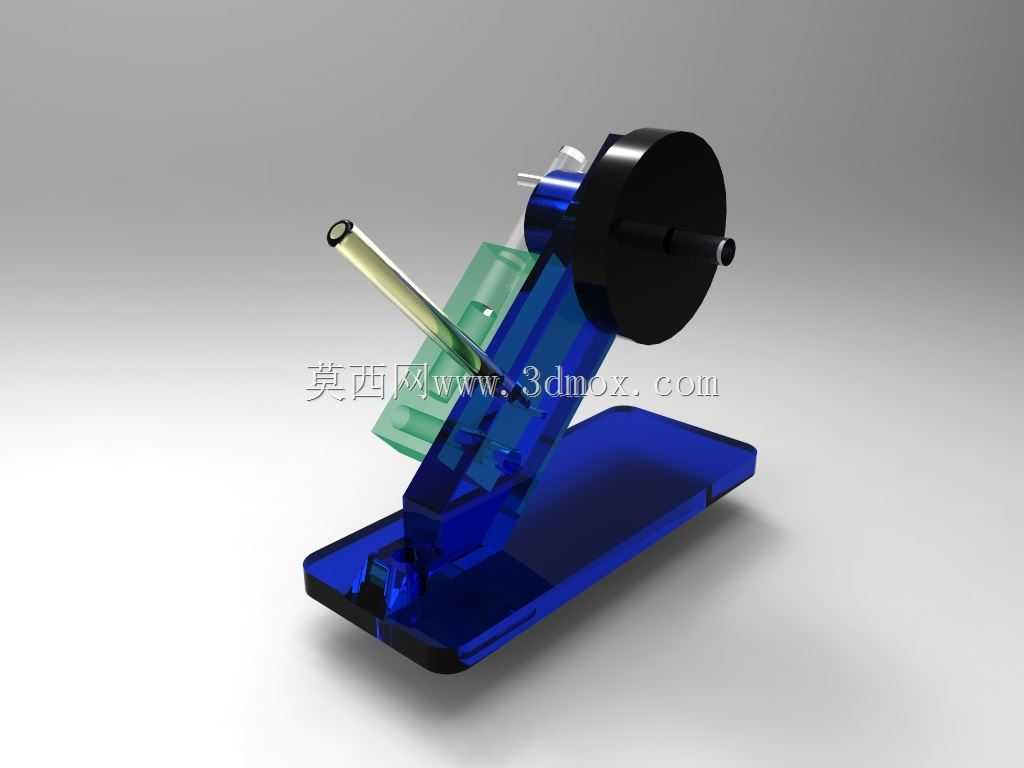

斜45度蒸汽压缩空气动力装置结构设计

　　该斜置45度动力装置属于小型外燃式动力转换结构，可适配低压蒸汽、压缩空气两类工质输入，在教学演示、小型动力实验、科普装置搭建场景中具备较高应用价值，区别于传统立式或卧式布置的同类型动力结构，45度斜置的缸体布局能够在有限安装空间内平衡动力输出轴的受力方向，减少单侧轴承的径向载荷，同时缩短工质输入管路的弯折角度，降低管路沿程压力损失。

　　从实际用途来看，这类小型动力装置可直接作为高校工程热物理课程的演示教具，直观展示热能-压力能-机械能的转换过程，也可作为小型创客项目的动力输出单元，搭配小型发电机实现低压差能量回收，或是连接小型负载完成低速旋转动力输出，相较于内燃机类结构，该装置无需燃油供给与点火系统，工质获取门槛低，运行过程无爆燃冲击，噪音水平远低于同功率等级的燃油动力单元，适合在室内实验、科普展示等对安全与噪音有要求的场景使用。

　　功能特性层面，该结构采用斜盘式动力转换逻辑，工质进入缸体后推动活塞做往复直线运动，通过斜置的传动盘将直线运动转换为旋转轴的圆周运动，省去了传统曲柄连杆结构的复杂铰接点，整体运动部件数量更少，装配公差更容易控制，运行过程中的往复惯性力可通过斜盘的对称布局实现部分自平衡，降低高速运转时的振动幅值。缸体与底座采用一体化布局设计，底座预留的平整安装面可直接通过螺栓固定在实验台架或安装基板上，不需要额外设计定制安装支架，输出轴端采用标准轴径设计，可直接适配常规规格的联轴器、带轮等传动零件，方便后续对接不同类型的负载。

　　设计思路上，该结构优先考虑了加工与装配的便捷性，所有零件均采用规则几何构型，没有复杂的曲面特征，常规的铣削、钻削设备即可完成全部零件加工，适合个人爱好者或教学实训场景下的小批量制作。斜置45度的角度选择经过受力优化，既避免了立式结构重心过高易倾覆的问题，也解决了卧式结构轴向尺寸过长、安装占用面过大的缺陷，活塞与缸体的配合间隙预留了足够的热膨胀余量，在使用蒸汽作为工质时，缸体升温后的热变形不会导致活塞卡滞，同时配合低摩擦系数的密封件，可在较低的输入压力下实现自启动，不需要额外的外力辅助启动。

　　外形尺寸与安装边界方面，该装置整体轮廓紧凑，底座为矩形平整结构，安装孔位按照通用实验台架的孔距标准设置，输出轴的中心高度与常规小型动力实验台的输入轴中心高匹配，不需要额外调整台架高度即可完成对接。整体结构的重心落在底座几何中心范围内，即使在最大转速运行时，底座的支撑反力也能保持均匀分布，不会出现单侧翘起的情况，工质输入接口布置在缸体侧上方，接口方向与安装面呈45度夹角，连接管路后不会与周边的安装结构、传动部件产生干涉，预留的管路操作空间足够完成快速接头的插拔操作，日常维护与拆装不需要完全拆解整机即可完成密封件更换、运动部件润滑等常规保养操作。

　　在实际应用中，该结构可根据使用场景调整缸体容积与斜盘角度，适配不同压力等级的工质输入，当使用压缩空气作为工质时，可通过调整输入压力调节输出轴的转速与扭矩，满足不同负载的动力需求；当使用蒸汽作为工质时，可搭配小型蒸汽发生器实现低品位热能的动力转换，在小型余热回收实验场景中也具备一定的拓展空间。整体结构的运动部件润滑点均设计在易操作的位置，日常运行时可直接通过预留的注油孔完成润滑，不需要拆解外壳结构，降低了日常维护的操作难度。
