ER40六角夹头夹具结构设计

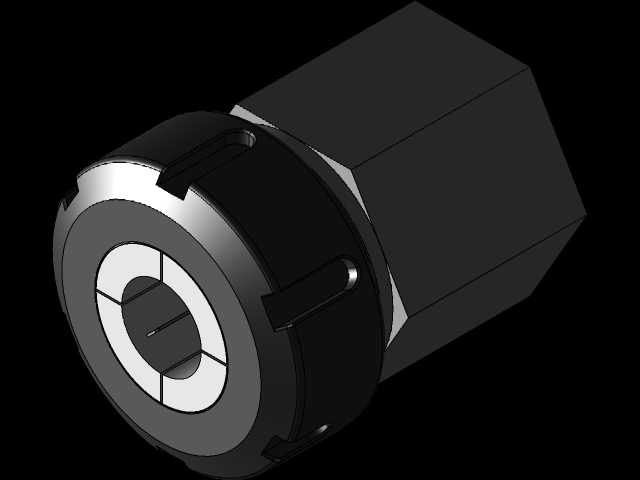

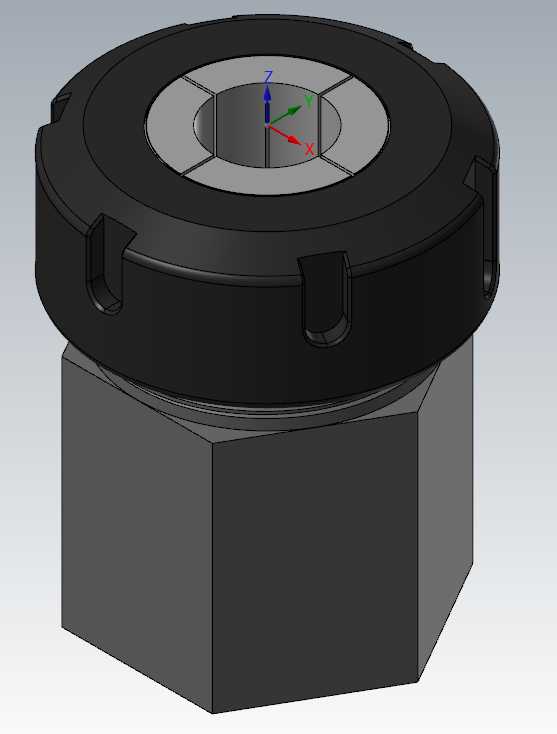

这款ER40六角夹头夹具，是面向小型数控加工、雕刻机作业场景开发的工件夹持部件，日常在台式铣床、小型车床的工位上，常用来装夹直径适配ER40夹头规格的棒料、小型异形工件，解决常规三爪卡盘装夹小直径工件时同轴度偏差、夹持力不足的问题。从结构设计逻辑来看，下部采用六角外形的基座，是为了适配台钳、机床工作台的快速装夹定位，六角的六个平面可以直接被台钳钳口贴合夹持，不需要额外制作转接法兰，装夹时只要保证基座底面与工作台面贴合，就能快速完成夹具的定位找正，大幅缩短工位换型的准备时间。上部的夹头锁紧螺母采用带卡槽的外形设计，配套标准的ER扳手就能完成锁紧操作，螺母的卡槽均匀分布在圆周方向，不管夹具安装在哪个角度，都能快速卡入扳手施加锁紧力矩，避免出现扳手滑脱的问题。夹头内部的锥面完全匹配标准ER40夹头的锥度，锁紧时螺母下压带动夹头沿锥面收缩，能对夹持范围内的工件提供均匀的周向夹持力，既不会因为局部应力过大夹伤软质工件表面，也能保证加工过程中工件不会出现径向窜动，满足铣削、雕刻作业时的切削受力要求。设计时特意控制了基座的高度尺寸，保证夹具安装在工作台后，上部夹头的中心高匹配常规小型雕刻机、台式铣床的主轴行程范围，不会出现主轴下行到极限位置仍无法接触工件的情况；基座的六角对边尺寸适配常用台钳的钳口开合范围，不需要额外加装垫块就能稳固装夹。夹头的内孔收缩范围覆盖ER40夹头的常规夹持区间，更换不同内径的ER夹头就能装夹不同直径的工件，不需要更换整个夹具本体，适配多批次小批量的加工需求。锁紧螺母的外圆做了防滑的槽型结构，即使手动预紧的时候也能有足够的摩擦力，方便操作人员在锁紧前先手动调整螺母位置，对齐夹头后再用扳手加力。整个夹具的装配间隙控制在合理范围，夹头收缩时的同轴度误差控制在0.02mm以内，能满足常规五金零件、工艺雕刻件的加工精度要求，不需要二次找正就能保证工件的加工位置精度。在实际使用场景中，这类夹具常被放在小型加工工位上做批量小件的快速装夹，比如雕刻小型铜章、铣削小型铝件端面、钻削棒料中心孔的时候，不需要复杂的夹具调试，把六角基座往台钳上一夹，装入对应规格的ER夹头和工件，锁紧螺母就能开始加工，对于小型加工门店、个人DIY加工场景来说，实用性非常强。设计时也考虑了排屑的问题，基座上部和螺母衔接的位置预留了微小的排屑间隙，加工产生的切屑不会卡在螺纹配合的位置，日常清理只需要用毛刷扫过表面就能清除残留切屑，维护起来十分方便。
