摆动式缸体联动机械结构设计

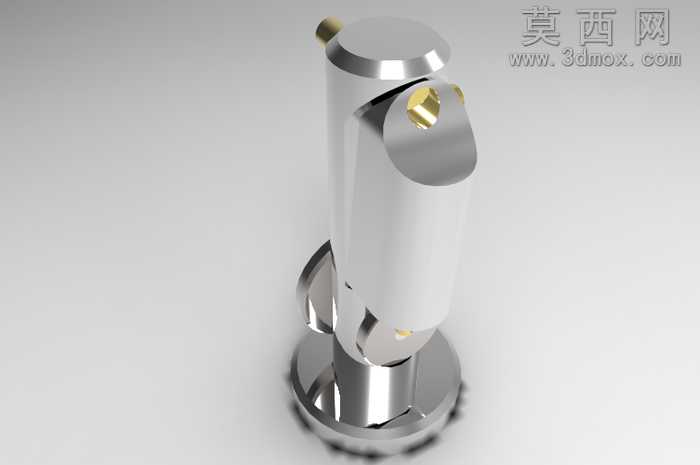

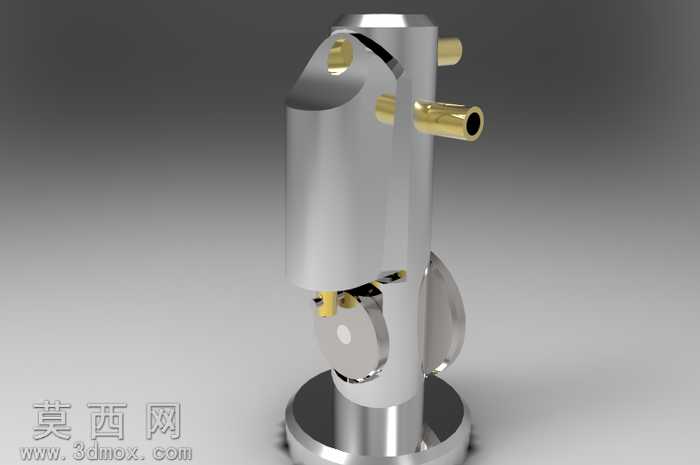

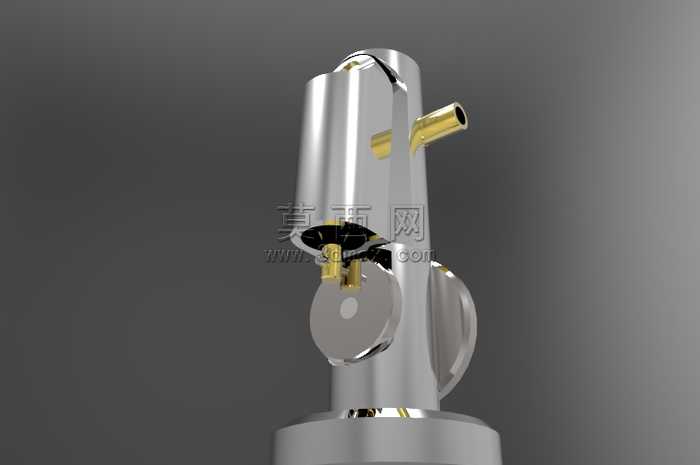

本作品为一款摆动式联动机械结构，采用三维建模软件完成全参数化设计，整体以立式柱状布局呈现，核心运动逻辑围绕缸体摇摆动作实现动力传递。建模阶段对各配合部件进行了公差预留设计，底座采用圆盘式支撑结构，保证整体运行时的稳定性，柱身主体为光滑圆柱造型，顶部设置带金色嵌件的铰接摆动端，侧面配置联动摆臂结构，所有运动副均按照实际机械装配逻辑添加了同轴、重合等配合关系，可在软件环境下完成运动仿真验证。材质渲染阶段，主体结构采用抛光金属材质，通过调整反射率、粗糙度参数模拟不锈钢亮面质感，铰接部位的金色嵌件采用黄铜材质参数，区分不同功能部件的视觉表现，渲染时添加了柔和的环境光与阴影效果，突出金属部件的光泽质感与结构轮廓。设计思路围绕无额外钻孔的缸体摇摆动力方案展开，简化了传统同类结构的加工复杂度，整体零件数量精简，各部件连接逻辑清晰，既可以作为蒸汽动力类的原理验证结构，也可改装为电动驱动的玩具类机械装置。目前该结构已完成全部零件的三维建模与装配验证，尚未进行实体加工与实际运行测试，整体结构简单易加工，适合机械爱好者作为原理验证、手工制作的参考方案，各部件的尺寸参数均按照常规机械加工标准设定，可直接导出工程图用于后续的实体制作。
