AFCF1真空火焰刺发动机结构模型

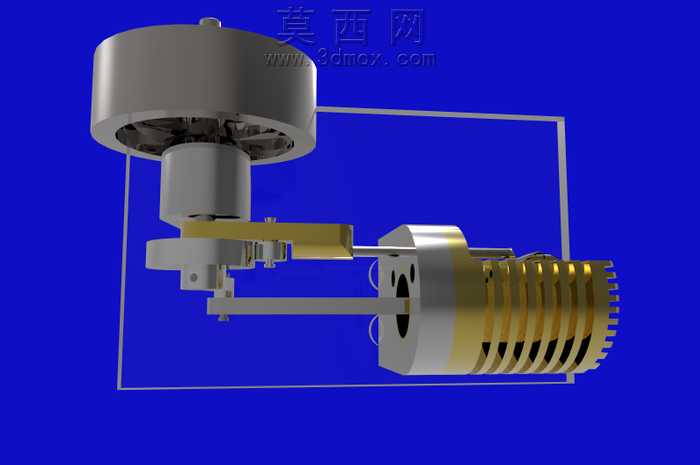

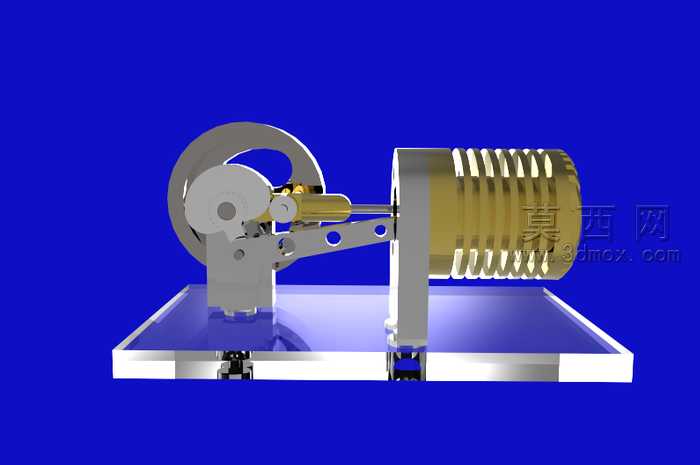

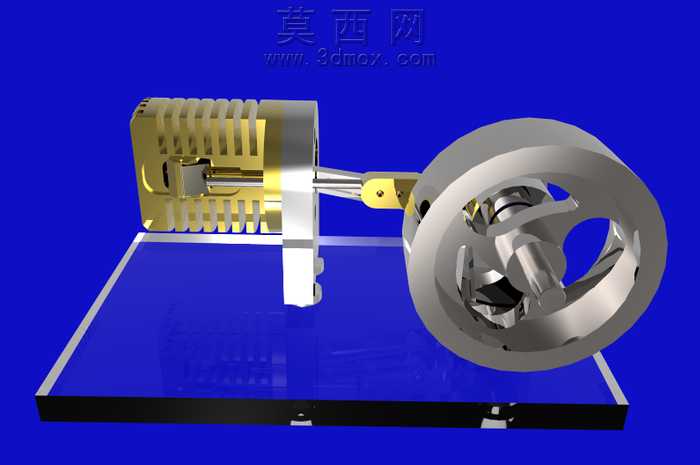

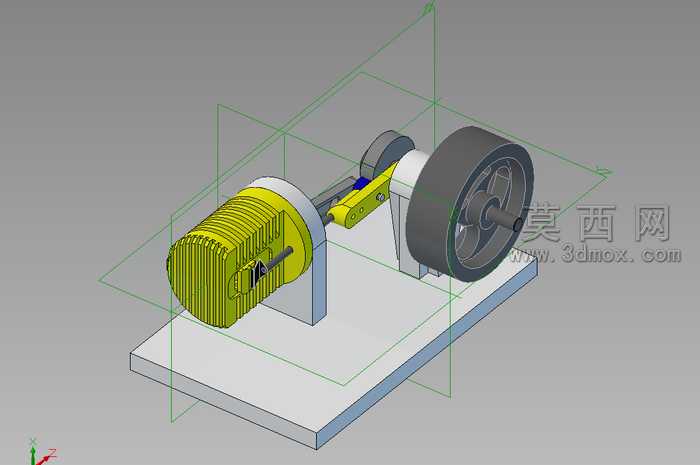

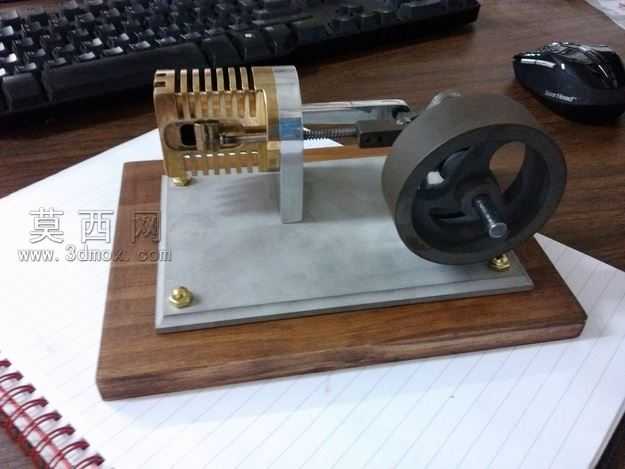

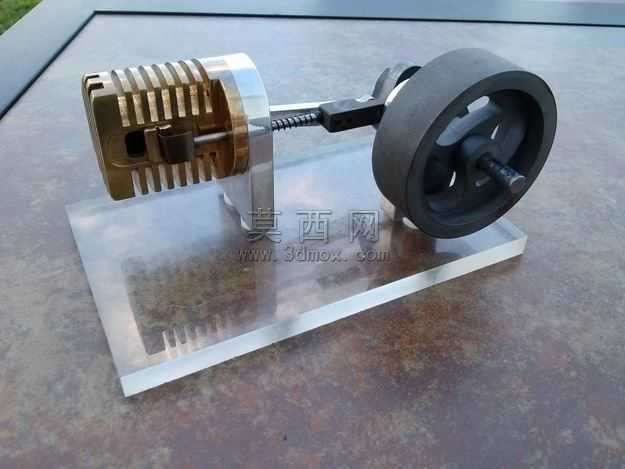

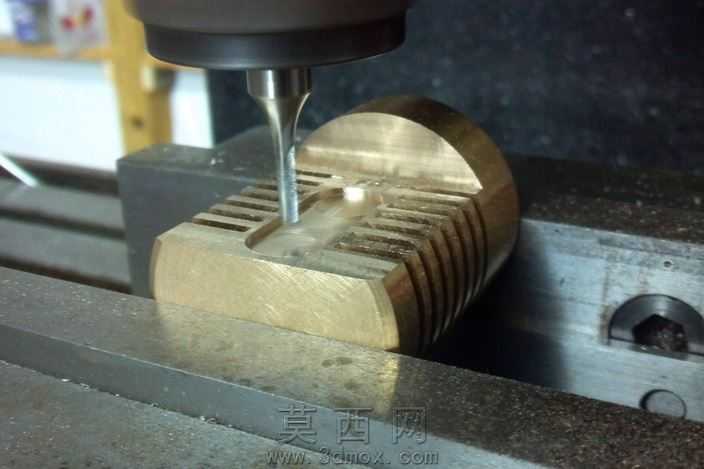

本模型为AFCF1真空火焰刺发动机的完整三维建模作品，建模过程中严格遵循真实小型真空火焰发动机的结构比例与传动逻辑，对各核心部件进行了精细化的特征还原。建模阶段首先完成核心缸体的结构搭建，针对缸体外侧的散热鳍片采用阵列特征实现均匀排布，精准还原鳍片的厚度、间距与倾斜角度，保证散热结构的形态真实性；缸体内部的活塞腔、气道开孔均按照实际工作路径进行布尔运算处理，确保各腔体的连通关系与真实发动机完全一致。传动部分的建模重点还原曲柄连杆机构的运动配合关系，对曲轴的偏心轴颈、连杆的大小头连接位、活塞的销孔位置进行了严格的尺寸匹配，保证各部件装配后可实现无干涉的往复运动模拟；飞轮端的配重结构采用旋转凸台特征完成，表面的减重凹槽通过环形阵列实现均匀分布，还原真实飞轮的动平衡设计细节。模型的材质与渲染阶段针对不同部件做了差异化处理，缸体与散热鳍片采用金属铝材质，调整粗糙度参数还原机加工金属的哑光金属质感，边缘处添加轻微倒角避免生硬棱角；连杆、曲轴等传动受力部件采用合金钢材质，适当提高金属反射强度体现高强度构件的质感；连接管路采用黄铜材质，调整色泽参数还原铜质构件的暖调金属光泽。渲染场景采用纯色深蓝背景突出模型主体，打光采用三点布光方案，主光源从侧上方照射凸显部件的结构层次，补光弱化阴影区域的死黑问题，轮廓光勾勒模型边缘提升立体感，同时添加环境反射贴图增强金属材质的真实表现。设计上还原了该类小型真空火焰发动机的紧凑布局，将动力输出端、燃烧腔体、传动连杆整合在极小的空间范围内，各部件的连接位、固定孔位均做了对应设计，既保证外观形态的高度还原，也预留了运动仿真的装配约束基础，可直接用于发动机工作原理演示、小型动力装置结构参考等场景，完整呈现了这类微型真空动力装置的精巧结构设计。
